Linka na řezání smyček je šitá na míru klientům, kteří vyžadují vysokorychlostní zpracování tenkých, vysoce přesných materiálů pro výrobu několika úzkých pásů s výjimečnou přesností.
|
Linka na řezání smyček je šitá na míru klientům, kteří vyžadují vysokorychlostní zpracování tenkých, vysoce přesných materiálů pro výrobu několika úzkých pásů s výjimečnou přesností. Je široce používán v odvětvích s přísnými požadavky na přesnost řezání pásů, jako je automobilový průmysl, elektronika a průmysl domácích spotřebičů. Prostřednictvím vědecky navrženého uspořádání dosahuje stroj na řezání smyček vysoce účinných a přesných operací řezání. Stěžejním konstrukčním prvkem – a základním rozdílem, který odděluje linku pro řezání smyček od standardních linek pro řezání kovu – je začlenění akumulátoru smyčky ve stylu jam umístěného v základu zařízení. Skutečná hloubka a délka této jámy jsou specificky určeny na základě tloušťky kovového pásu a zamýšlené rychlosti řezání; tyto rozměry přímo řídí přesnost řezání a provozní stabilitu smyčkového řezacího stroje.
U tenčích pásů – které mají vysokou tažnost a jsou náchylné k deformaci – je obvykle vyžadována hlubší prohlubeň, aby se zajistilo, že pás zůstane stabilně uvolněný ve smyčkovém akumulátoru, čímž se zabrání vrásnění nebo boční odchylce během procesu řezání. Naopak pro tlustší pásy – které vykazují větší tuhost a odolnost vůči deformaci – je nutná delší jamka, aby se adekvátně přizpůsobily požadavkům pásu na tlumení. Navíc s rostoucí rychlostí řezání jsou požadavky na hloubku a délku jámy stále náročnější. Pouze splněním těchto přesných požadavků může smyčková dělicí linka maximalizovat svůj potenciál vysokorychlostního řezání a přitom zajistit, že kvalita řezání zůstane bez kompromisů, a tím zaručí, že systém trvale běží s extrémní přesností a účinností. |
 |
●Vysoce efektivní provoz — Maximální produkční rychlost může dosahovat až 230 m/min, přičemž rychlosti lze flexibilně nastavit tak, aby splňovaly specifické provozní požadavky. ●Multi-Strip Slitting — Linka pro řezání smyček je schopna současně rozřezat materiál až na 40 úzkých proužků v jednom průchodu. ●Plná automatizace — Stroj na řezání smyček je integrován s křížovým ramenem pro ukládání svitků turniketu a automatizovanou linkou pro balení svitků prořezávaných svitků, aby se minimalizovaly požadavky na ruční práci na co největší možnou míru.

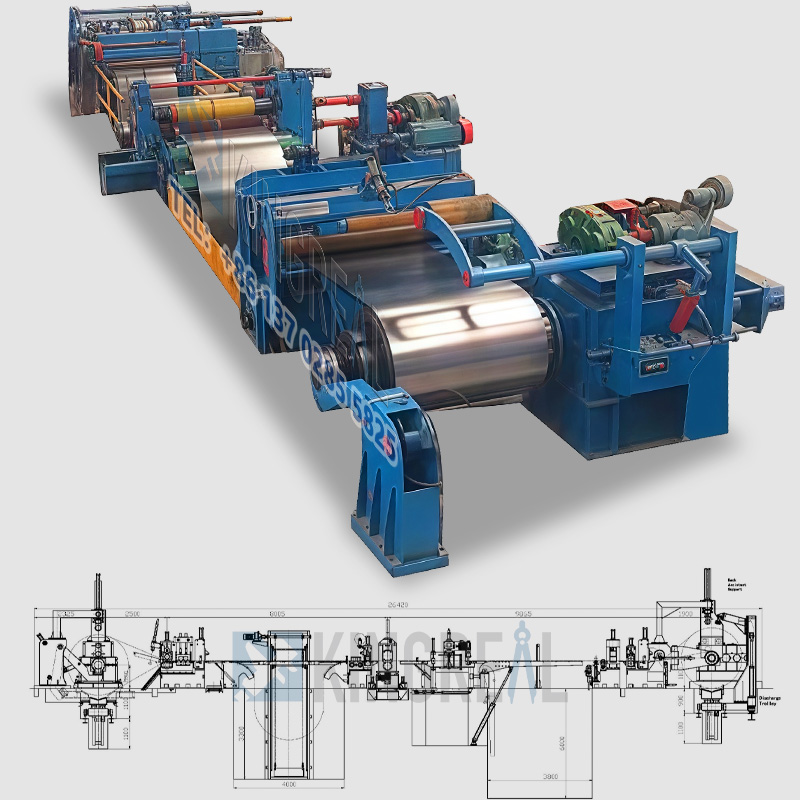

(1) Jednosmyčková dělicí čára
(a) Řezání smyčky s jedním vstupem:Základní konstrukční princip této konfigurace zahrnuje umístění smyčkového akumulátoru před řezací jednotku. Tato konkrétní architektura výrazně zlepšuje přesnost řezání a zjednodušuje proces řezání smyčky. Tato konstrukce jasně zamezuje klouzání u řezacích nožů tím, že umožňuje řezání v mikronapětí nebo bez napětí, čímž zajišťuje rozměrovou přesnost řezaných pásů – hlavní faktor pro schopnost stroje na řezání smyček splnit požadavky na vysokou přesnost výroby.
Kromě toho, že odvíječ zefektivňuje strukturu celého stroje pro řezání smyček a snižuje výrobní náklady a složitost údržby a zároveň zlepšuje provozní efektivitu, nepotřebuje další samostředící mechanismus, protože samotná smyčka jej obsahuje.
(b) Smyčkové řezání s jedním výstupem: Tato konstrukční konfigurace se vyznačuje umístěním smyčky za řezačkou. Po procesu řezání jsou řezané pásy vedeny řezačkou do smyčky bez napětí umístěné mezi řezačkou a napínací jednotkou; to představuje jedno z nejrozšířenějších návrhových schémat s jednou smyčkou, které se v současnosti používají u linek pro řezání smyček. Pro řezání tenkých pásů může být vyžadován vodicí systém na vstupní straně, aby se zajistilo stabilní odvíjení svitku během procesu řezání a aby se zabránilo nesouososti pásu, která by ohrozila přesnost řezání. Tento přístup slouží dvěma primárním funkcím: Za prvé účinně předchází problémům souvisejícím s asynchronním zpětným rázem mezi jednotlivými pásy – často způsobenými změnami tloušťky pásu – přesným řízením napětí při zpětném rázu, aby bylo zajištěno čisté a rovnoměrné navíjení cívky.
Za druhé, zahrnutí smyčky na výstupní straně umožňuje pásům volně odtékat pryč od řezacích břitů, čímž se eliminuje opotřebení břitů typicky spojené s řezáním pod napětím; to účinně prodlužuje životnost nožů a snižuje náklady na údržbu zařízení. Navíc, protože výstupní sekce pracuje ve stavu bez tahu, účinně zabraňuje deformačním jevům – jako je „zužování“ (zužování proužků) – dále zaručuje kvalitu řezaných proužků.
(2) Dvousmyčková dělicí čára
Základním rysem řezacího stroje s dvojitou smyčkou je začlenění dvou smyček ve stylu jamek, strategicky umístěných na různých klíčových místech, aby fungovaly v tandemu. Toto společné uspořádání dále zvyšuje výkon řezání a stabilitu linky, takže se ideálně hodí pro aplikace vysokorychlostního řezání zahrnujících tenké materiály, kde jsou vyžadovány extrémně vysoké standardy kvality řezání.
První smyčka je umístěna mezi odvíječem a řezačkou a slouží jako kritická součást, která umožňuje nepřetržitý a synchronizovaný provoz celé linky. Jeho primární funkcí je vyrovnávat a vyrovnávat rychlostní rozdíl mezi procesem odvíjení a procesem řezání. Tímto způsobem zajišťuje, že operace odvíjení a řezání probíhají nepřetržitě a v dokonalé synchronizaci, čímž se předchází problémům, jako je natahování pásu, deformace nebo odchylky od řezání, které by jinak mohly vzniknout v důsledku nesouladu rychlosti. Mezitím ocelový pás umístěný uvnitř podlahové jámy zůstává ve zcela uvolněném stavu. Řezačka vytahuje pás z jámy ke zpracování; protože během operace řezání není přítomno žádné protitahové napětí, je efektivně minimalizováno vytváření otřepů, čímž se výrazně zvyšuje kvalita hran řezaných pásů.
Druhá smyčková jáma je umístěna mezi řezačkou a napínací/navíjecí jednotkou. V důsledku napětí vyvolaného řezáním a inherentních změn tloušťky uvnitř samotného svitku, jednotlivé pásy vyrobené po řezání často vykazují nepatrné rozdíly v délce. Bez řádné regulace by tato nesrovnalost narušila proces zpětného rázu, což by ohrozilo efektivitu výroby i kvalitu produktu. Tato smyčková jáma účinně vyhovuje a kompenzuje tyto změny délky, čímž zajišťuje kontinuitu operací řezání a zpětného rázu a eliminuje potřebu zastavení výroby kvůli provádění úprav. Přítomnost této smyčkové jámy navíc usnadňuje synchronizované ovládání motorů pohánějících řezačku a navíjecí jednotku.
 |
 |
Poznámka: Zatímco smyčková jáma není striktně povinná pro každou konfiguraci stroje na řezání kovů, je naprosto nezbytná pro vysoce přesné aplikace, tenké materiály, vysokorychlostní operace a procesy řezání více pramenů. Naopak jednoduché dělicí linky určené pro materiály standardní tloušťky a nižší provozní rychlosti lze úspěšně provozovat bez smyčkové jámy.
1) Jak funguje smyčková dělicí čára?

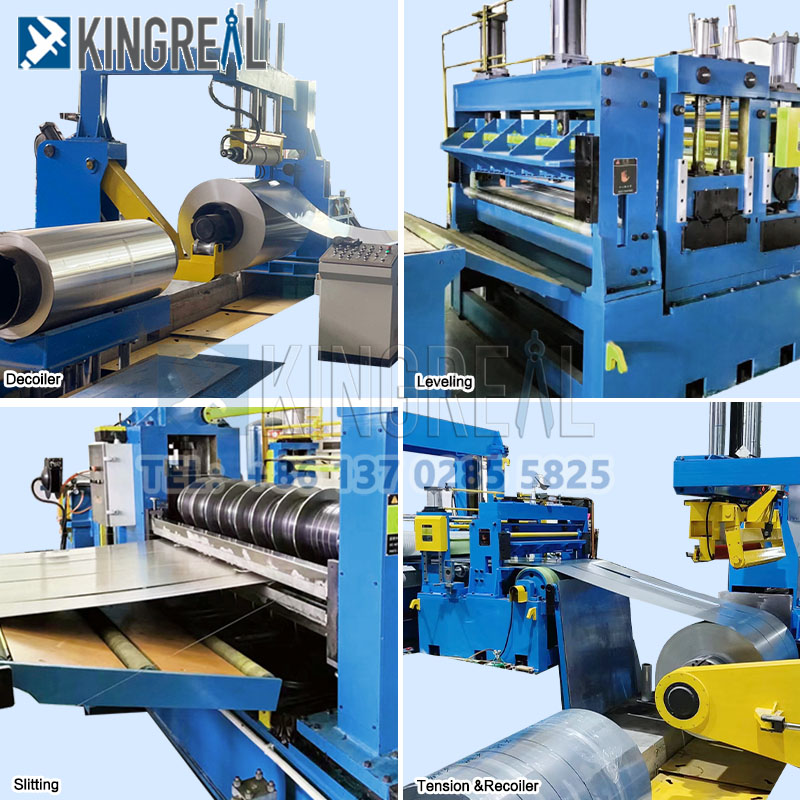

Stroj na řezání smyček odvíjí kovovou cívku, krájí ji na užší pásy pomocí rotačních nožů a pásy zpětně navíjí pro další zpracování nebo přepravu.
2) Jaké materiály lze zpracovávat smyčkovou dělicí linkou?
Stroje na řezání smyček mohou zpracovávat různé kovy, včetně oceli, nerezové oceli, hliníku, mědi, křemíkové oceli, PPGI a dalších.
3) Jaké jsou výhody automatizace linek pro řezání smyček?
Automatizace může zlepšit přesnost a konzistenci úzkých pásů, snížit ruční práci, zvýšit produkci a minimalizovat lidské chyby.
4) Jak často by měl být stroj na řezání smyček udržován?
Údržba linek pro řezání smyček je rozdělena na denní prohlídky a periodické generální opravy. Tým KINGREAL STEEL SLITTER poskytne doporučení na základě četnosti používání zákazníka a dalších faktorů.
5) Jaká je životnost řezacích nožů?
Životnost řezných nožů je ovlivněna objemem výroby, provozními podmínkami a vlastnostmi materiálu. Rozdíly ve složení čepele a aplikaci typicky ovlivňují životnost.
Jako specializovaný designér a výrobce kovových dělicích linek se KINGREAL STEEL SLITTER může pochlubit více než dvěma desetiletími rozsáhlých zkušeností s návrhem a výrobou kovových dělicích linek. S využitím hlubokých technických znalostí a robustní výrobní infrastruktury společnost dosud úspěšně navrhla řadu linek pro řezání kovů. Tyto systémy byly úspěšně zprovozněny a v současné době bezproblémově fungují v zákaznických zařízeních v různých zemích a regionech po celém světě a poskytují našim klientům výjimečnou efektivitu výroby a hodnotu. Instalace linek pro řezání kovů KINGREAL STEEL SLITTER pokrývají různorodou geografickou stopu – včetně Saúdské Arábie, Itálie, Mexika, Brazílie, Indonésie, Kanady, Turkmenistánu a dalších – pokrývají všechny hlavní globální trhy zpracování kovů a vytvářejí bohaté portfolio referencí mezinárodních projektů.
Nedávno byla do zařízení zákazníka právě včera úspěšně odeslána nová linka na řezání kovů – vyrobená ve spolupráci s klientem v Indii.
KINGREAL STEEL SLITTER je i nadále odhodlána neustále optimalizovat konstrukční schémata a výkonové parametry linek pro řezání kovů. Tím, že držíme krok s nejnovějšími technologickými pokroky a přímo reagujeme na praktické výrobní požadavky našich klientů, zajišťujeme, že každá linka na řezání kovů, kterou dodáváme, je dokonale přizpůsobena konkrétnímu provoznímu prostředí a výrobním potřebám zákazníka. Kromě toho KINGREAL STEEL SLITTER poskytuje klientům komplexní sadu podpůrných služeb – včetně návštěv továrny, přizpůsobeného návrhu linky na řezání kovů, instalace stroje, provozního školení, údržby a dodávek náhradních dílů. Zabezpečením celého výrobního procesu zajišťujeme, že naši klienti mohou využívat své linky na řezání kovů s maximální účinností a stabilitou.
