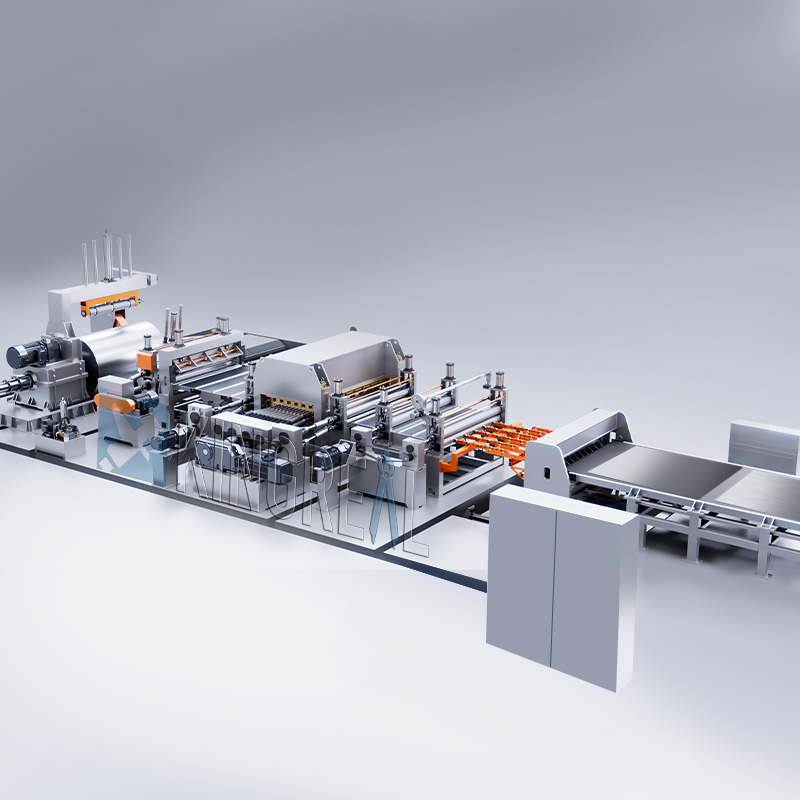

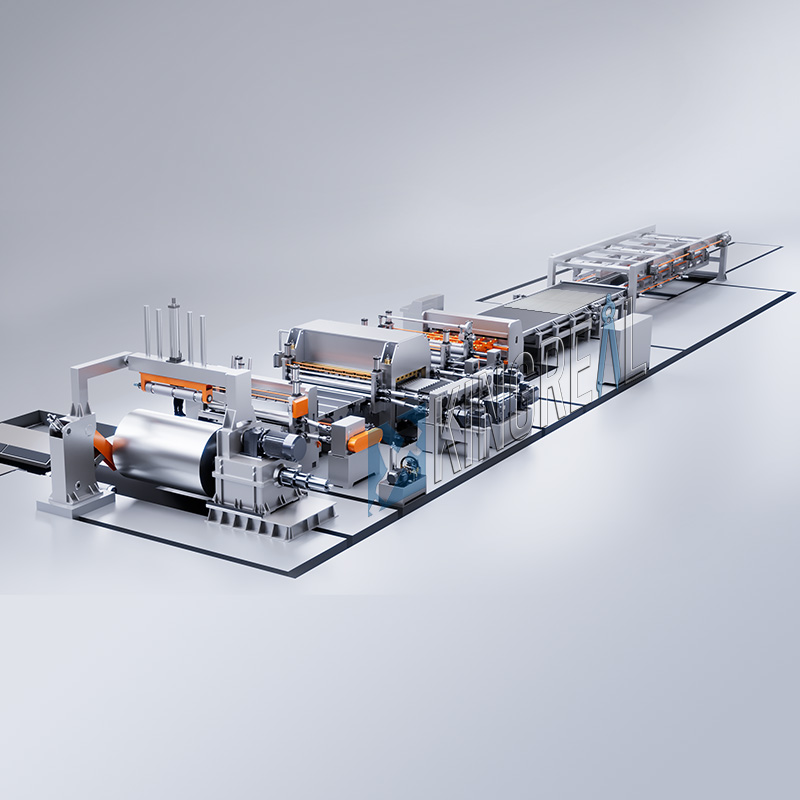

KINGREAL STEEL SLITTER se již dlouho specializuje na výzkum a vývoj a výrobu nařezaných linek. Využitím vyspělé technologie jsme komplexně vylepšili parametry a výkon standardních linek pro řezání na délku a vyvinuli specializovanou vysokorychlostní linku pro řezání na délku. Tento přizpůsobený systém dosahuje maximální výrobní rychlosti 80 m/min, čímž odstraňuje kapacitní úzká místa spojená s tradičními linkami.
Během fáze výzkumu a vývoje a návrhu se optimalizace zaměřila na dva základní moduly: stříhací systém a stohovací jednotku. Zdokonalení těchto struktur zajišťuje, že linka je vhodná pro zpracování plochých válcovaných kovových svitků. Využitím efektivní provozní logiky systém hladce integruje odvíjení, stříhání a stohování cívek. Tento přístup maximalizuje efektivitu zpracování, zajišťuje vysokou přesnost prostřednictvím sofistikovaného konstrukčního návrhu a zvyšuje provozní bezpečnost, což umožňuje standardizovanou rozsáhlou transformaci kovových svitků na vysoce přesné ploché plechy.
▲ Návrhy optimalizace jádra pro vysokorychlostní linku řezu na délku
|

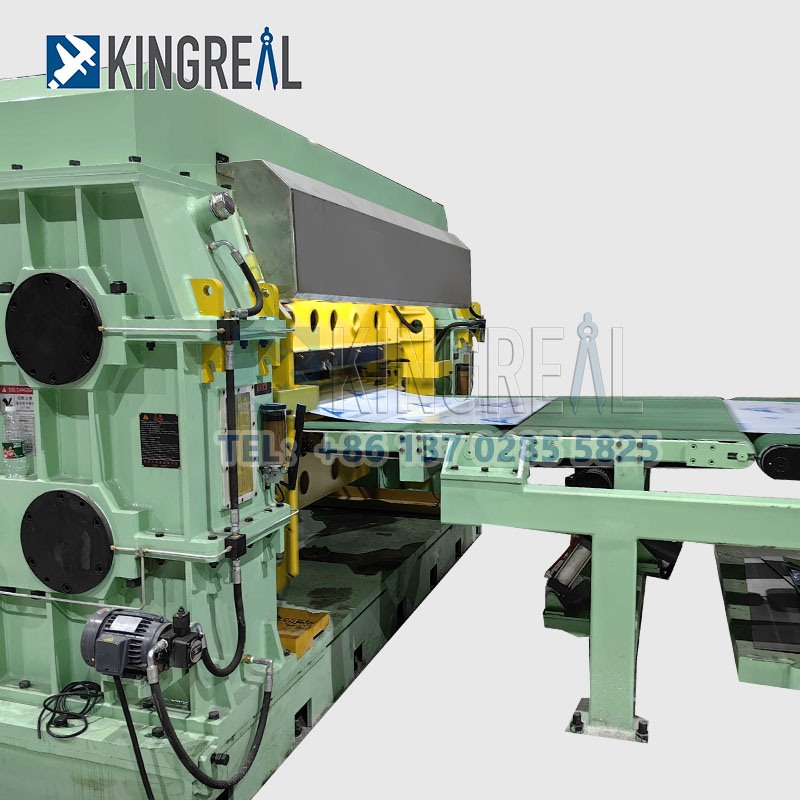

●Vysokorychlostní řezání Při plné provozní rychlosti zajišťuje vysokorychlostní linka KINGREAL STEEL SLITTER nepřetržité podávání kovového pásu, eliminuje ztráty spojené s operacemi start-stop a splňuje požadavky kontinuální výroby. Pro dosažení výrobního standardu 80 m/min je zařízení vybaveno rotačními nůžkami nebo dynamickou létající smykovou konstrukcí. Optimalizované moduly pohonu nástroje a lineární vodicí kolejnice umožňují řezací sestavě provádět dynamické zrychlení a přesné vyrovnání. Před řezáním je lineární rychlost létajícího nože synchronizována v reálném čase s rychlostí posuvu kovového pásu; tato dokonalá synchronizace eliminuje problémy, jako jsou otřepy a rozměrové odchylky způsobené rozdílem rychlosti, a tím zaručuje vysokou rychlost a vysokou přesnost v procesu řezání. |
|
|

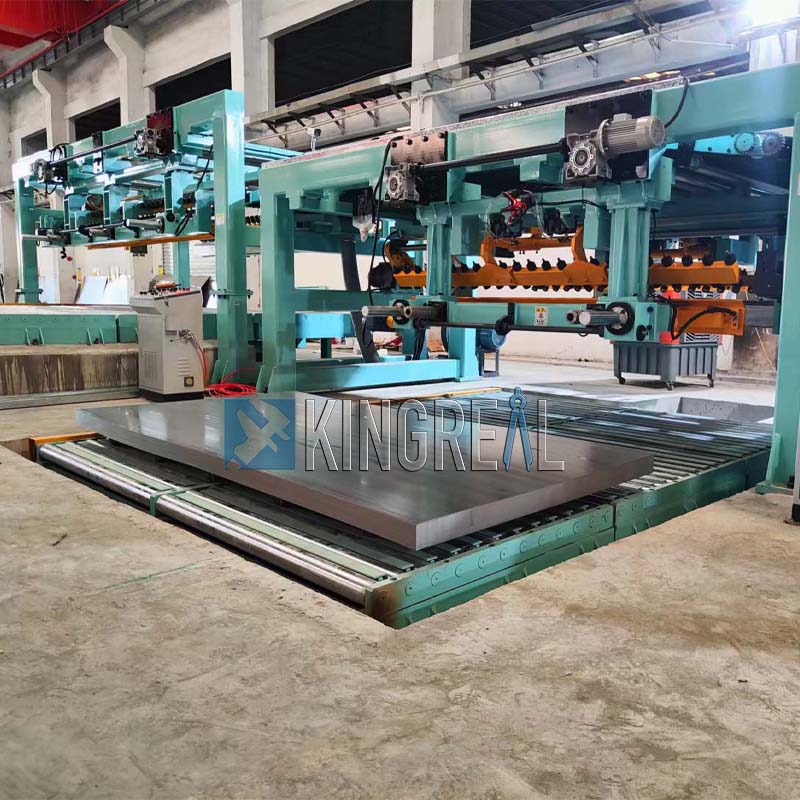

●Vysokorychlostní stohování Aby se vyřešila potenciální úzká místa v procesu shromažďování materiálu po proudu a přizpůsobila se vysokofrekvenčnímu výstupu linky, vybavila společnost KINGREAL STEEL SLITTER systém dvojitým zakladačem jako klíčovou komponentou po proudu. Celá konstrukce přijímá plech odváděný z vysokorychlostní linky na řezání na délku a s využitím automatického řídicího programu linky provádí plně automatické, uspořádané stohování. Proces stohování využívá koordinovaný mechanismus kombinující pneumatický a hydraulický pohon pro zvýšení hnací síly a zajištění rovinnosti stohu. Kromě toho je systém vybaven speciální podpůrnou sestavou pro příjem archů; při sestupu poskytuje přijímací manipulátor jednotnou, odpruženou podporu pro zmírnění nárazových sil, čímž komplexně chrání kvalitu povrchu plechů. Vysokorychlostní linka pro řezání na délku navíc obsahuje inteligentní fotoelektrické senzory, které dynamicky regulují spouštění zakladače a přesně řídí vertikální mezeru mezi povrchem stohu a vykládací stanicí. To zajišťuje bezproblémovou koordinaci v celém pracovním postupu – od podávání a stříhání až po stohování – čímž se zvyšuje celková automatizace a výnosnost hotových produktů. |
|
Stroj na řezání na délku s Fly Shear umožňuje stroji na řezání na délku zrychlit a synchronizovat se s rychlostí pásu, což umožňuje řezání bez zastavení podávání materiálu.
KINGREAL STEEL SLITTER působí v oblasti stříhacích linek na délku již více než 20 let a má profesionální technický tým pro kontrolu kvality od návrhu výkresu, výroby strojních součástí, inovace konfigurace, testování a uvedení výrobní linky do provozu. Díky nezávislým konstrukčním schopnostem jsme schopni poskytnout řešení na míru podle potřeb našich zákazníků.
KINGREAL SLITTER SLITTING má bohaté projektové zkušenosti v oblasti výroby přířezů na délku, podle skutečných výrobních potřeb zákazníka, výroby tří různých typů vysokých, středních a ekonomických linek na řezání cívek a více než tucet zemí a regionů dosáhlo dlouhodobé a stabilní spolupráce se zákazníky.
- Předprodej: navrhněte výkresy a upravte stroje nařezané na délku podle potřeb zákazníků;
- V prodeji: Zajistěte kvalitu výroby stroje, poskytněte zkušební linku řezu na délku pro kontrolu přesnosti chodu výrobní linky;
- Poprodejní servis: zařiďte inženýry, aby vedli a učili instalaci v továrnách zákazníků.

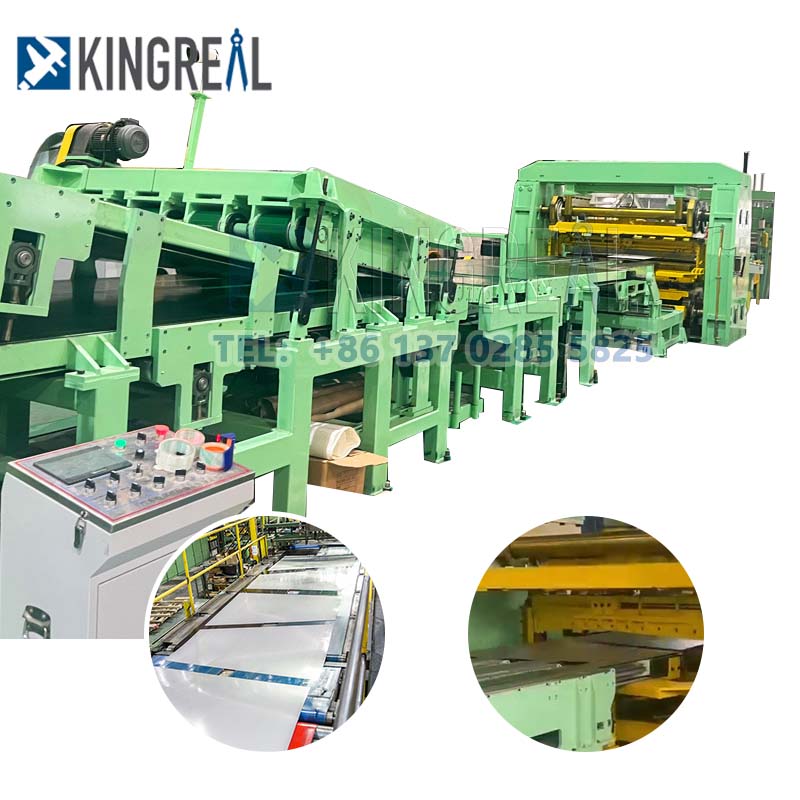

Střihací linka létajících nůžek na délku je automatizovaná výrobní linka na zpracování plechů. Může dokončit vysoce přesný a vysokorychlostní proces řezání na délku během nepřetržitého provozu listu. Je široce používán v průmyslu zpracování oceli a neželezných kovů.
1/ Dynamické synchronní stříhání
Letmý nůž stříhaný na délku ostří stroje dokončí stříhání, když se arch pohybuje, a horizontální rychlost střižného nože je přísně synchronizována s rychlostí archu (chyba je řízena v rozmezí ±0,8 mm), čímž se zabrání ztrátě účinnosti způsobené prostoji.
2/ Mechanismus nastavení délky
Proporcionální vztah mezi rychlostí vřetena a rychlostí posuvu se nastavuje pomocí převodovky s proměnnou rychlostí nebo plynule měnitelné převodovky.
3/ Inteligentní ovládání
PLC nebo frekvenční měnič (jako je řada GD350) se používá k realizaci sběrnicové komunikace, ukládání více procesních parametrů a nastavení řezacího stroje ocelových cívek v reálném čase.
4/ Úspora energie a efektivní design
Nepřetržité startovací létající nůžky šetří 1/3-1/2 energie ve srovnání s tradičními modely a rychlost linky řezané oceli na délku může dosáhnout 100 m/min, což je vhodné pro plechy o tloušťce 0,3-6 mm
Řádky s pevným stříháním na délku mají funkci zastavení posuvu v přednastavené délce. Po dosažení nastavené délky se čára s pevným stříháním na délku automaticky zastaví a před opětovným spuštěním se odstřihne část materiálu, aby se mohla podávat další část čáry, která potřebuje narovnat a stříhat.
1/ Jednoduchý konstrukční návrh pro pevné stříhání na délkovou linii
Pevná stříhací linka se vyznačuje relativně jednoduchou konstrukcí a snadno se ovládá. Tato funkce umožňuje i začátečníkům rychle zvládnout její ovládání po krátkém zaškolení. Zjednodušená struktura nejen snižuje poruchy funkce, ale také usnadňuje běžnou údržbu.
2/ Vhodné pro malosériovou výrobu
Přestože linka s pevným stříháním na délku může dosáhnout rychlosti 50 m/min, není tak rychlá jako jiné vysoce účinné metody stříhání. Proto je tato linka s pevným stříháním na délku vhodná zejména pro menší výrobní operace. Pro společnosti, které nevyžadují výrobu ve velkém měřítku, může linka s pevným stříháním na délku splnit jejich každodenní výrobní potřeby, čímž se zabrání plýtvání zdroji spojenému s efektivnějšími zařízeními.
3/ Adaptabilita na efektivitu výroby
Protože linka s pevným stříháním na délku má maximální rychlost 50 m/min, je vhodná pro zákazníky, kteří nemají vysoké požadavky na efektivitu výroby. Malí výrobci nebo začínající podniky často hledají nákladově efektivní a efektivní výrobní řešení. V takových případech poskytuje pevná linka stříhání na délku dostatečnou kapacitu řezání bez nadměrného tlaku na výrobní proces.
4/ Vhodné pro zákazníky s omezeným rozpočtem
Vzhledem ke své nižší rychlosti a jednoduché konstrukci vyžadují pevné střižné čáry nařezané na délku relativně nízké specifikace součástí a výkon. To snižuje technickou složitost výroby a designu, což má za následek relativně dostupnou cenu. Proto jsou linky s pevným střihem nařezané na délku ideální volbou pro zákazníky s omezeným rozpočtem, zejména začínající podniky vstupující do kovodělného průmyslu.
Otočné nůžky nařezané na délku jsou navrženy tak, aby vyhovovaly potřebám zákazníků na zakázkové tvarované plechy. Díky automatickému otáčení nůžek může stroj na stříhání na délku stříhat v různých úhlech a efektivně zpracovávat různé tvary, jako jsou lichoběžníky, rovnoběžníky, trojúhelníky, čtverce a obdélníky.
1/ Vykrajování do různých tvarů
Kyvné stříhání nařezané na délkové čáry jsou schopné stříhat různé tvary. Otočné nůžky, vybavené upínacím mechanismem s pevnou délkou, přesně stříhají pohybující se pás na požadované rozměry. Tento proces zajišťuje, že každý list je přesně přizpůsoben přesným specifikacím zákazníka. Stroj pro stříhání stříhání na délku obsahuje několik inovativních technologií, včetně systému eliminace vůle plovoucího držáku matrice, rychlého zajištění matrice a rychlé výměny nástroje, což výrazně zvyšuje účinnost a přesnost stříhání.
2/ Švihový řezný pohyb pro výkyvné stříhání řez na délkovou čáru
Švihové stříhání na délku využívá kývavý řezný pohyb. Díky optimalizaci řezné dráhy zajišťuje výkyvný řezný pohyb vysokou kvalitu střihu a zároveň zlepšuje efektivitu výroby. Tato inovace umožňuje výkyvné stříhání na délkovou linii pro udržení vysoké úrovně řezného výkonu v široké škále materiálů, od tenkých až po tlusté plechy.
3/ Vysokorychlostní výkyvné stříhání na délkovou čáru
Linka s otočným stříháním na délku se může pochlubit produkční rychlostí až 80 m/min, plně splňující požadavky na efektivní výrobu. Rychlost lze flexibilně upravit tak, aby vyhovovala různým výrobním prostředím a potřebám.
 |
 |
 |
