Výrobce KINGREAL může poskytnout stroj na dělicí linku PPGI, který dokáže řezat plechy PPGI různých tlouštěk na konkrétní šířky a zpětné rázy. KINGREAL má více než 20 let zkušeností s výrobou a prodejem a je odhodlán pomáhat zákazníkům řešit problémy a dosahovat dlouhodobé spolupráce.
Video o stroji na řezání linií PPGI
Stručné představení stroje na řezání linií PPGI
KINGREAL může poskytnoutStroj na dělicí linku PPGIpro přesné řezání materiálů různých tlouštěk. Kromě materiálů PPGI mohou stroje na řezání svitků KINGREAL zpracovávat také nerezovou ocel, silikonovou ocel, hliníkové desky a další materiály.
Jako profesionální výrobce může KINGREAL přizpůsobit různé typy řezacích strojů podle různých potřeb zákazníků.

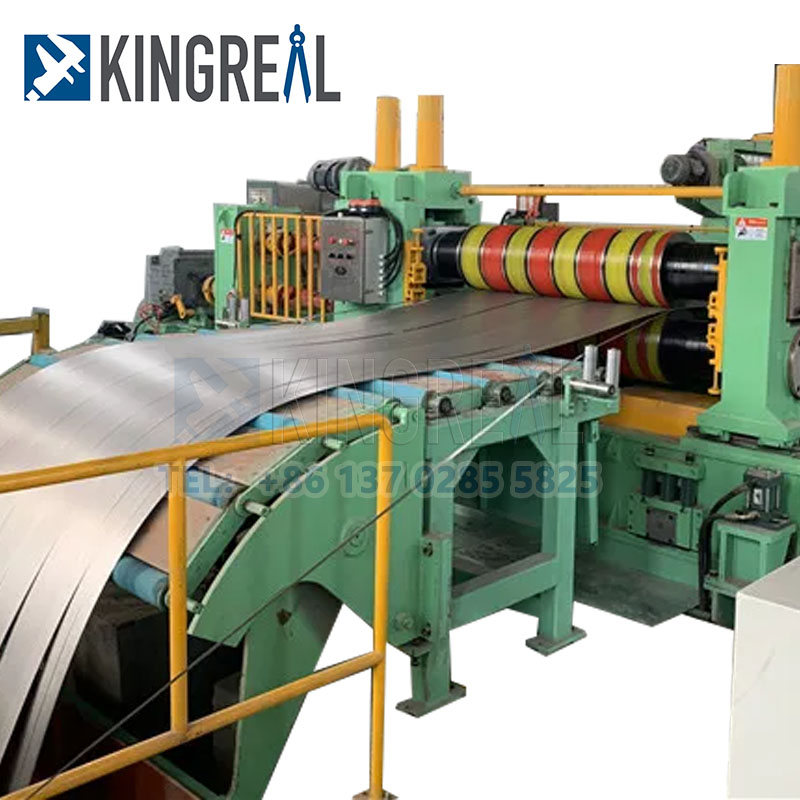

Stroj na dělicí čáru KINGREAL PPGI se skládá hlavně z odvíječe, vodícího klipového zařízení, řezné části, smyčkového můstku, napínání a převíjení atd.

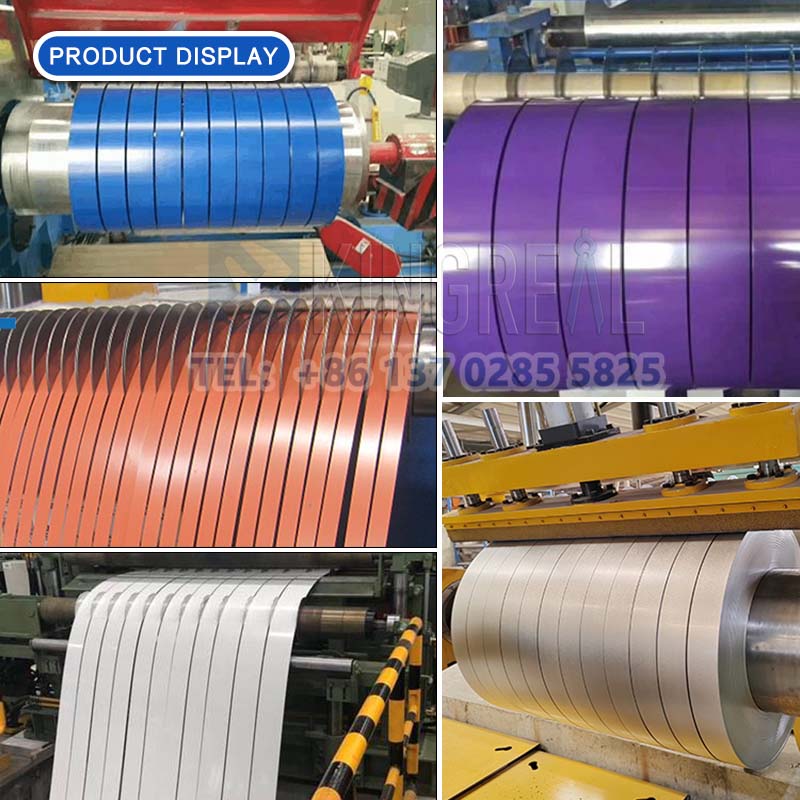

PPGI také nazývaný předbarvený pozinkovaný svitek nebo předbarvený plech, který je založen na pozinkovaném svitku a poté pokrytý určitou technologií a poté pokryt barevným nátěrem, aby produkt získal více barev, a tento barevný a krásný povrch jej činí více široce používané.
Hlavní postup stroje na řezání PPGI
Hydraulický odvíječ -- Přítlačný válec -- Smyčkový můstek pro jámu -- Vedení posuvu -- Řezací zařízení -- Smyčkový můstek -- Navíječ okrajové cívky -- Napínací stanice -- Separátor -- Hydraulický navíječ
Podrobnosti o součástech PPGI Coil Slitter
|
Žádný. |
Jméno |
Detail |
|
1 |
Cívka Car Loading |
Uložte role na skladovacích regálech pomocí jeřábu a ručně utáhněte role na odvíjecí cívce pomocí nakládacího vozíku. |
|
2 |
Odvíječ |
Roztažení navíjecího bubnu vyžaduje rotační kloub hydraulického oleje. |
|
3 |
Pinch Roll |
Vstup cívky přidržování a zvedání, pro podávání materiálu a hrubé vyrovnání pro lepší řezání. |
|
4 |
Crop Shear |
řezání vstupu cívky. |
|
5 |
Pit Loop (přemosťovací stůl 1) |
Používá se pro lepší práci pro boční vodicí zařízení a také odstraňuje rozdíl v rychlosti jízdy. |
|
6 |

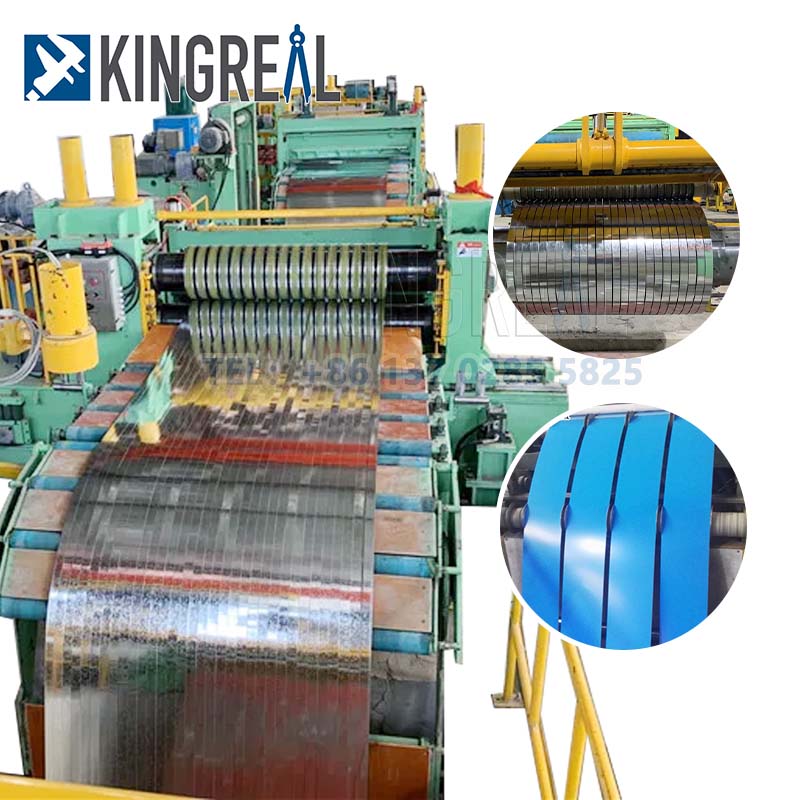

Slitter |
Vysoká přesnost tolerance šířky řezu a přímost. |
|
7 |
Scarp Winder |
Vertikální navíječ šrotu pro pohodlnější práci. |
|
8 |
Pit Loop (přemosťovací stůl 2) |
Zajistěte dostatečný vyrovnávací prostor. |
|
9 |
Napínací stůl |
předseparátor a napětí, takže pro snadný zpětný ráz a lepší výkon. |
|
10 |

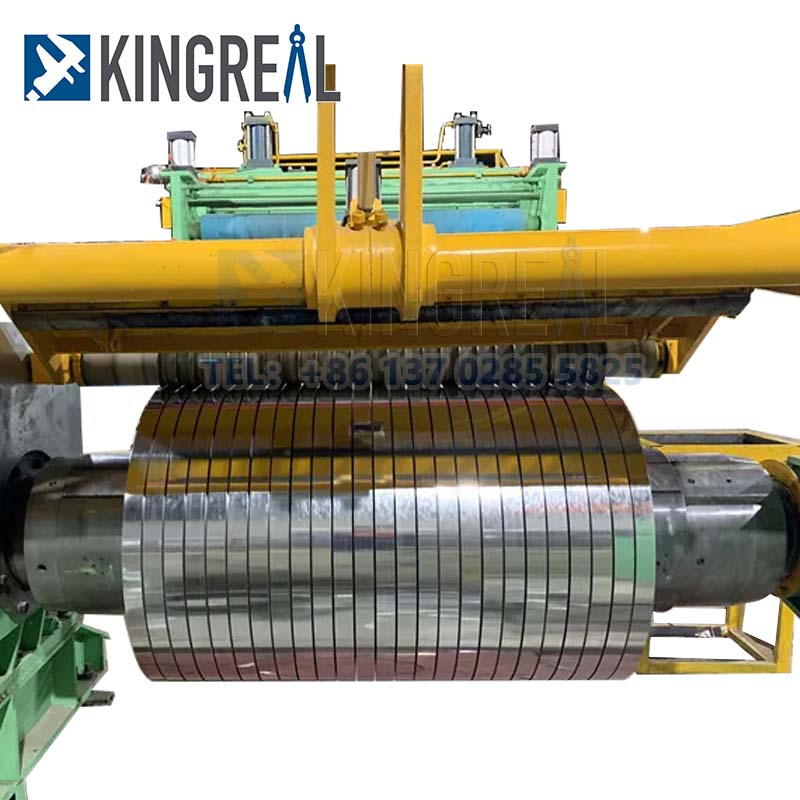

zpětný ráz |
Hydraulický typ se separátory v horní části a tlačným zařízením pro snadné vykládání. |
|
11 |
Coil Car |
vykládání, k držení hotových pásů. |
Funkce stroje na řezání cívek PPGI
√ KINGREAL využívá zemní zpětný ráz pro vysokorychlostní odvíjecí stroj konzolového typu, který může ušetřit těžkou práci při kopání jam.
√ Řezací stroj PPGI využívá uzamykatelné kruhové nůžky, které jsou vhodné pro změnu velikosti řezání.
√ Napínací zařízení využívá zhutnění vzduchové komory, aby byla zajištěna tloušťka pásu pro vyrovnávání napětí při rozdílovém tlaku.
√ Použití nejnovější patentované technologie, systém řízení napínací jednotky kužele proti poškrábání; řeší problém poškrábání tahem při zpětném rázu.
√ Technický tým KINGREAL používá pokročilou horizontální převodovku, aby vyřešil problém mazání vratných převodů.
Technický parametr stroje na řezací linku PPGI
|
Materiály |
GI, PPGI, PPGL, svitky z pozinkované oceli |
|
Tloušťka cívky |
0,18-0,6 mm |
|
Šířka cívky |
1250 mm |
|
Hmotnost cívky |
5T |
|
Ocelová hřídel řezací čepele |
Φ120 mm |
|
Specifikace čepele |
Φ220×Φ120×10 mm |
|
Rychlost řezání linky |
≤30 m/min |
|
Tolerance šířky |
≤±0,05 mm |
|
Výkon odvíječe |
11 kW |
|
Síla řezačky |
15 kW |
|
Síla zpětného rázu |
22 kW |
FAQ
KINGREAL STEEL SLITTER je profesionální výrobce a dodavatel. Nabízíme kompletní řešení v oblasti zpracování svitků a výroby obráběcích strojů, včetně vysokorychlostní linky na řezání svitků, stroje na řezání mědi, stroje na řezání svitků 200 m/min, jednoduchého stroje na řezání, stroje na řezání na délku , letmé stříhání pro stříhaný stroj na délku, cívkový ctl stroj. Máme profesionální tým a bohaté projektové zkušenosti, můžeme vám poskytnout ty nejlepší služby, kontaktujte nás.
Naše továrna se nachází ve městě Foshan v provincii Guangdong. Do našeho města tedy vedou dvě cesty.
Jedna je letecká, přímo na letiště Foshan nebo Guangzhou Airport. Další je vlakem, přímo na nádraží Foshan nebo Guangzhou.
Vyzvedneme vás na nádraží nebo na letišti.
KINGREAL STEEL SLITTER má specializovaný tým, který provádí přísnou kontrolu kvality, každý stroj, díl a rozměr budou zkontrolovány a testovány, aby bylo zajištěno, že jsou v rámci tolerance.
KINGREAL STEEL SLITTER může poskytovat technické instalační služby a v současné době má úspěšné případy instalace v Saúdské Arábii, Spojených arabských emirátech, Turecku a dalších zemích.
