Popis Jednoduchého Stroje na řezání cívek

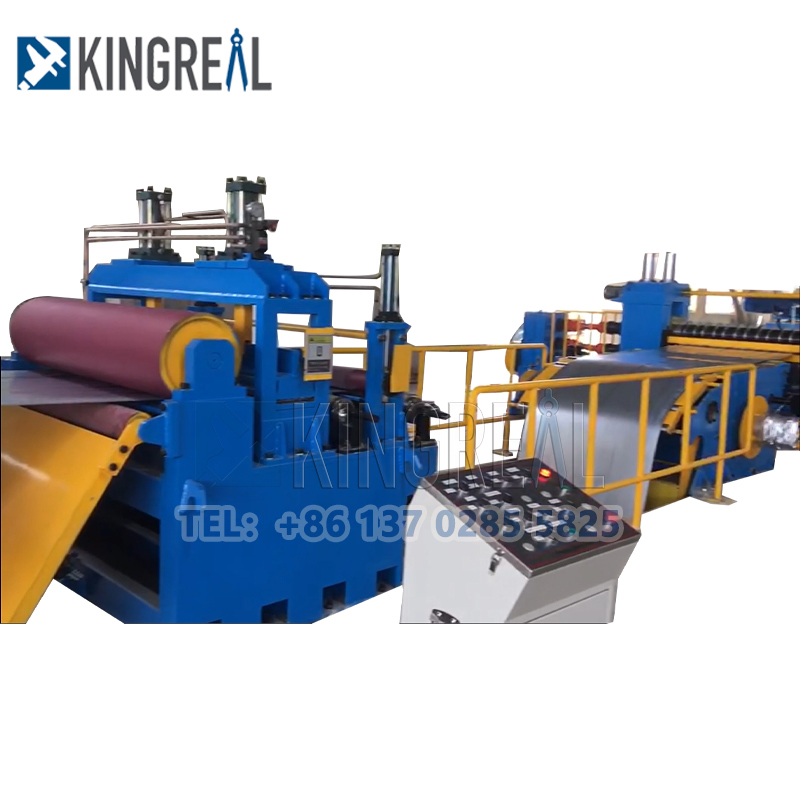

KINGREAL STEEL SLITTER může poskytnout jednoduchý stroj na řezání svitků pro zákazníky s nižším rozpočtem. Jednoduchý řezací stroj se používá hlavně pro řezání širokých svitků na specifické užší svitkové pásy požadované zákazníky a nakonec převinutí výrobní linky.

KINGREAL STEEL SLITTER dokáže dodat jednoduché řezací stroje s libovolnými vlastnostmi a hospodárností dle požadavků zákazníka. Obecně řečeno, aby bylo možné přesně řezat širší svitky, je měřítko linky jednoduchého řezacího stroje poměrně velké. Odpovídající místo konání a náklady budou nakonec drahé.

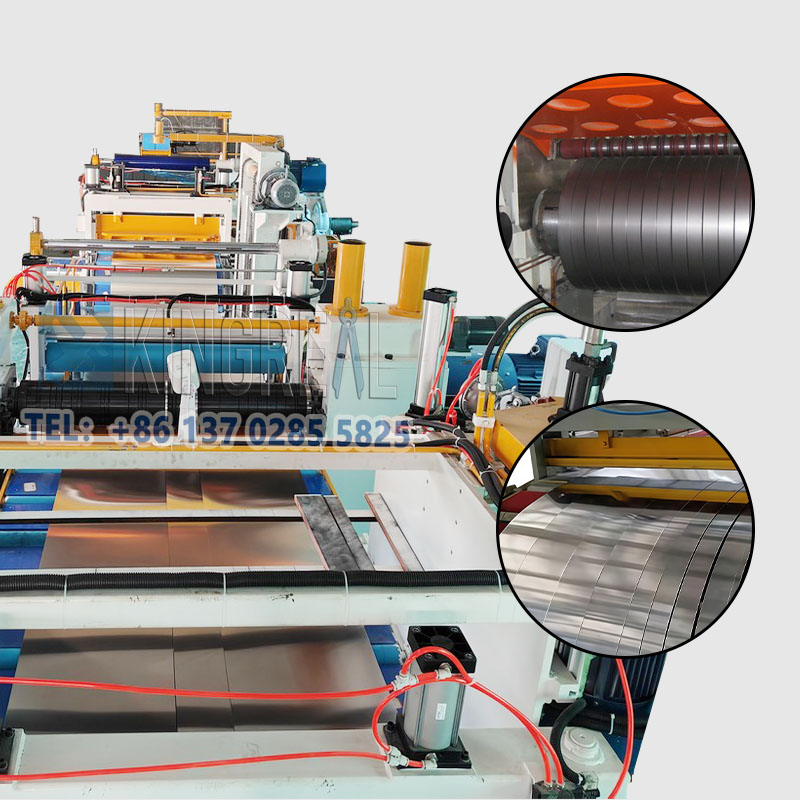

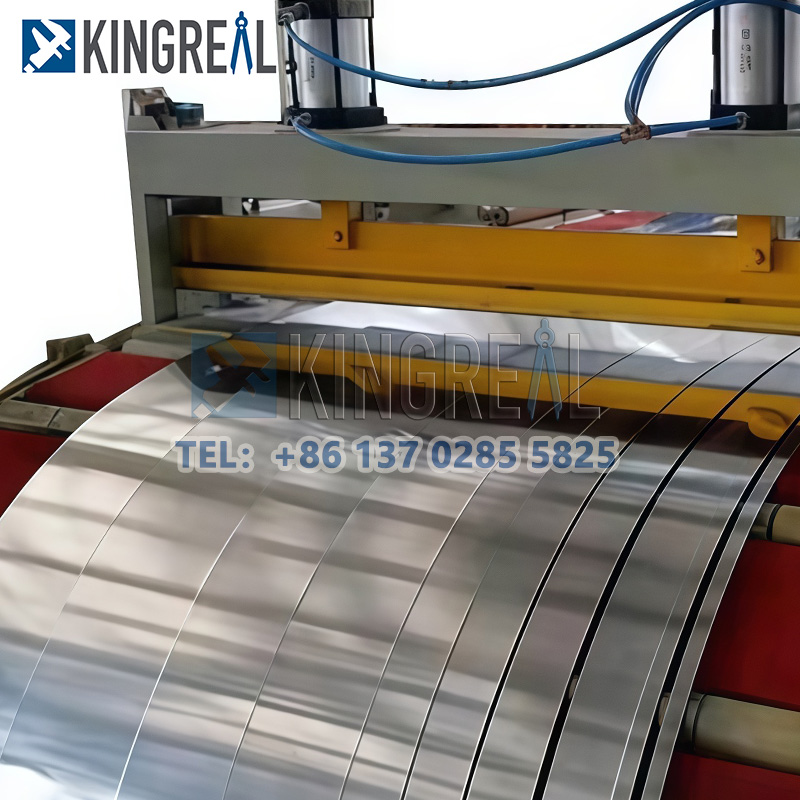

Jednoduchý řezací stroj je vhodný pro různé materiály včetně uhlíkové oceli, nerezové oceli a pozinkované oceli. Dokáže řezat úzké pásy s vysokou přesností a bez otřepů. A jednoduchá dělicí linka má dlouhou životnost a vysoký stupeň automatizace, díky čemuž je široce používána v kovoobráběcím průmyslu.

Abychom však vyhověli zákazníkům s nízkými požadavky na přesnost a šířku svitku, KINGREAL STEEL SLITTER poskytne také jednoduchou verzi stroje na řezání kovů s názvem Simple Coil Slitting Machine. Může se pokusit zjednodušit požadavky na vybavení za předpokladu, že jednoduchá dělicí linka může vyhovět potřebám zákazníků.

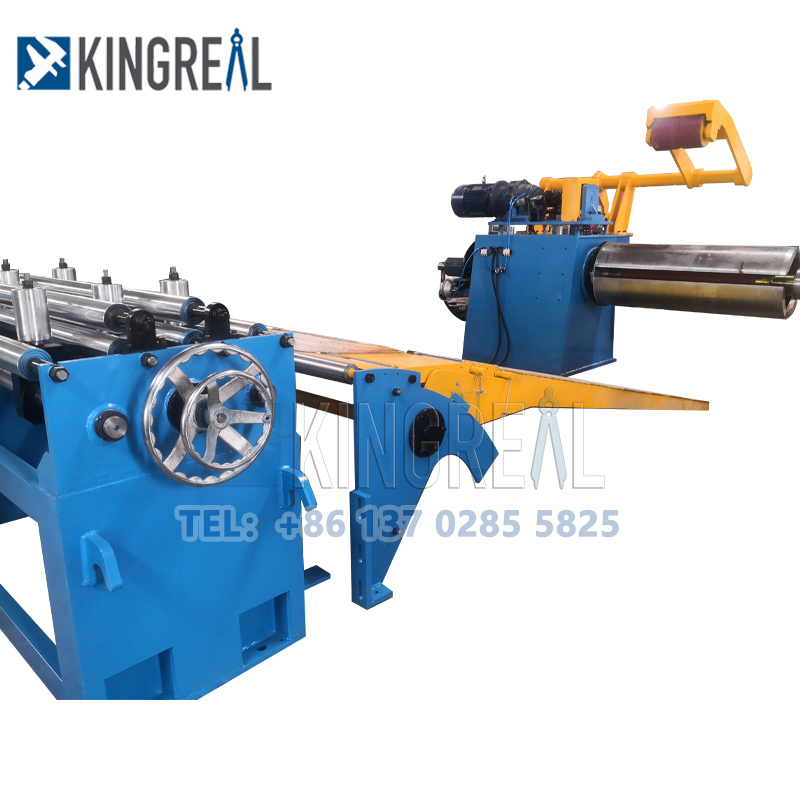

Jednoduchý stroj na řezání svitků KINGREAL STEEL SLITTER obsahuje především: hydraulický odvíječ, řezací stroj, dopravník, hydraulický navíječ. Tento jednoduchý dělicí stroj dokončí proces rozřezání a nařezání svitku na požadovanou velikost a následného svinutí do zadaného profilu a navíječka zároveň navine ocelový šrot.

Tato stránka je linka na řezání kovů pro kategorii ocelových cívek.

● Vysoká přesnost zpracování: schopný splnit požadavky na různou konvexnost tvaru desky, s řídicím systémem s uzavřenou smyčkou tvaru desky, aby byla zajištěna přímost tvaru desky.

● Silná přizpůsobivost: schopné zpracovávat pásy různých tlouštěk (0,1-6,0 mm) a šířek (200-2100 mm), použitelné pro širokou škálu kovových materiálů, jako je měděný pás, nerezová ocel, studený plech, silikonová ocel, pocínovaný plech atd.

● Různé konfigurace zařízení: podle hmotnosti cívky, požadavků na povrch produktu a dalších faktorů bude mít konfigurace zařízení a náklady velký rozdíl, aby vyhovovaly různým potřebám výroby.

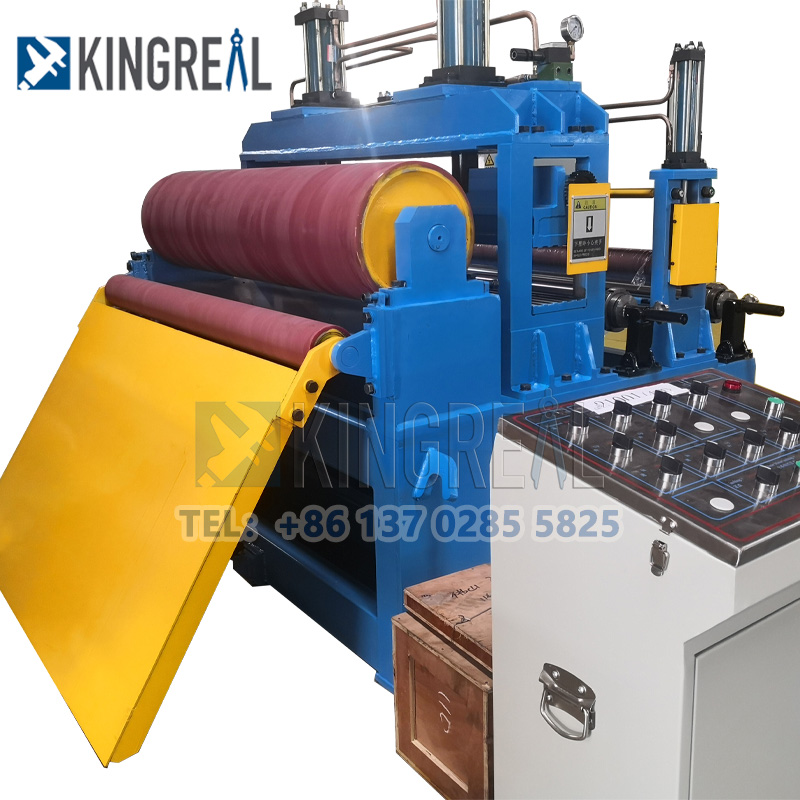

Řezací stroj pro jednoduchý řezací stroj

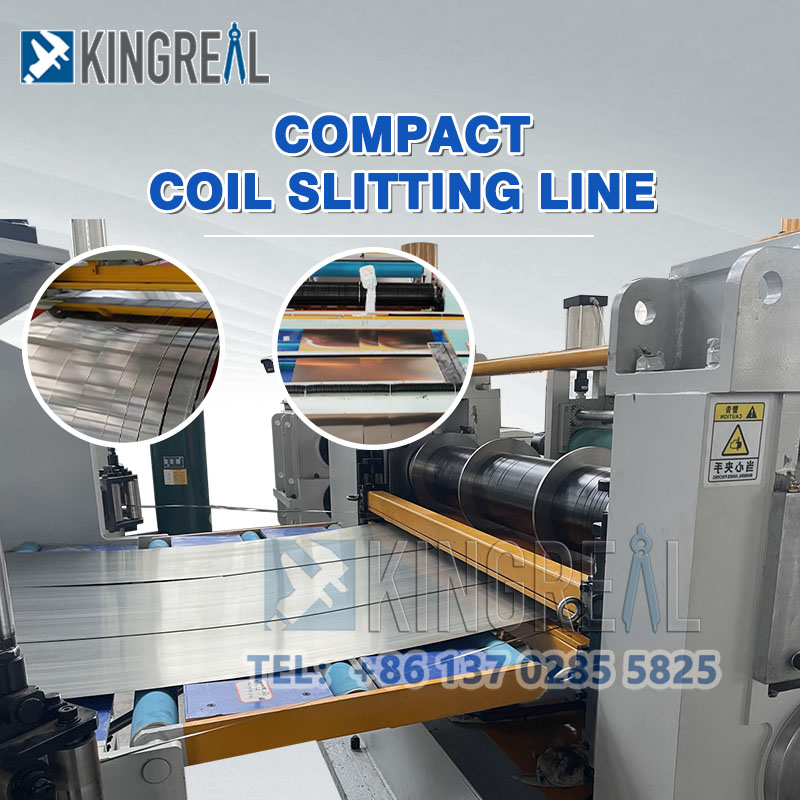

Jednoduchý řezací stroj se skládá z bočního vodícího zařízení pro realizaci polohovací tyče a zastavovací skokové tyče, spodního rámu, čepu nože a pohyblivého držáku. Řezání vysoce kvalitní pásové oceli je důležitou součástí a různé velikosti lze upravit podle čepele.

Mezi nimi je hřídel frézy vyrobena z Cr-Mo oceli, která je precizně vyrobena po opakovaném tepelném zpracování, což může v největší míře zajistit vysokou přesnost řezného materiálu.

▶Řezací navíječ šrotu pro jednoduchý dělící stroj

Abychom však vyhověli zákazníkům s nízkými požadavky na přesnost a šířku svitku, KINGREAL STEEL SLITTER poskytne také jednoduchou verzi stroje na řezání kovů s názvem Simple Coil Slitting Machine. Může se pokusit zjednodušit požadavky na vybavení za předpokladu, že jednoduchá dělicí linka může vyhovět potřebám zákazníků.

▶Dělicí a napínací jednotka pro jednoduchý řezací stroj

Pro dosažení optimálních výsledků navíjení po řezání plechů je rozhodující výkon oddělovacích a napínacích jednotek na jednoduché dělící lince. Operace napínání a oddělování významně ovlivňují výkon navíjecí jednotky stroje na řezání kovů. Na základě našich rozsáhlých zkušeností navrhuje KINGREAL STEEL SLITTER jednoduché řezací stroje, které poskytují bezchybné výsledky.

Převíjecí stroj pro jednoduchý řezací stroj

Celková konstrukce konzolové konstrukce z ocelového plechu využívá konstrukci modelu hydraulické expanze a kontrakce. Konstrukce hydraulického ramene, vybavená distančními vložkami pro zajištění jednotné kvality navíjení.

Kromě toho jsou přední a zadní konce jednoduchého řezacího stroje vybaveny válečkovými zařízeními pro snížení povrchového poškození materiálů. Zároveň je vybaven odnímatelným ovládacím panelem pro snadné ovládání.

Výhoda jednoduchého stroje na řezání cívek

1. Nízký rozpočet na linku pro řezání svitkůKupte si jednoduchou linku pro řezání, která dokáže dokončit proces řezání za nejnižší cenu, čímž se sníží výrobní náklady výrobce. Současně se značně zmenší plocha místa instalace, čímž se sníží náklady na místo.

2. Jednoduchá obsluha jednoduché verze řezacího stroje může snížit počet zařízení na výrobní lince a snížit složitost jednoduché řezací linky.

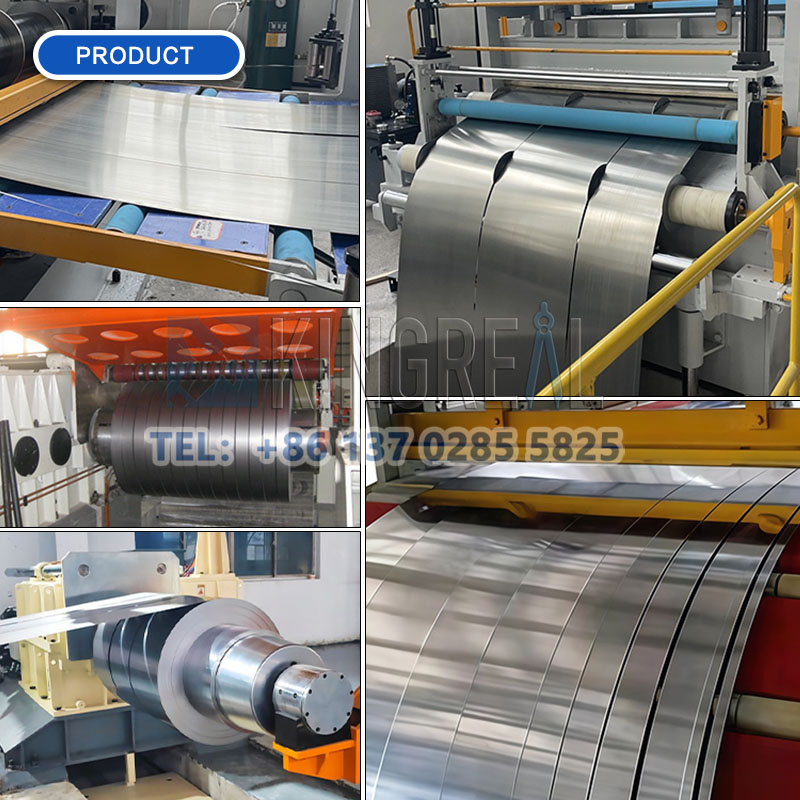

3. Mnoho materiálů lze rozdělit na pásy, jednoduchý stroj na řezání svitků může řezat různé materiály, jako je nerezová ocel, měděný pás, ocelový plech, ocel válcovaná za tepla atd., lze jednoduše řezat.

Pracovní proces jednoduché dělicí čáry

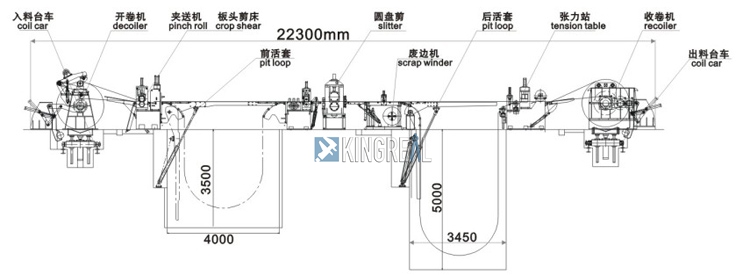

Simple Slitting Line

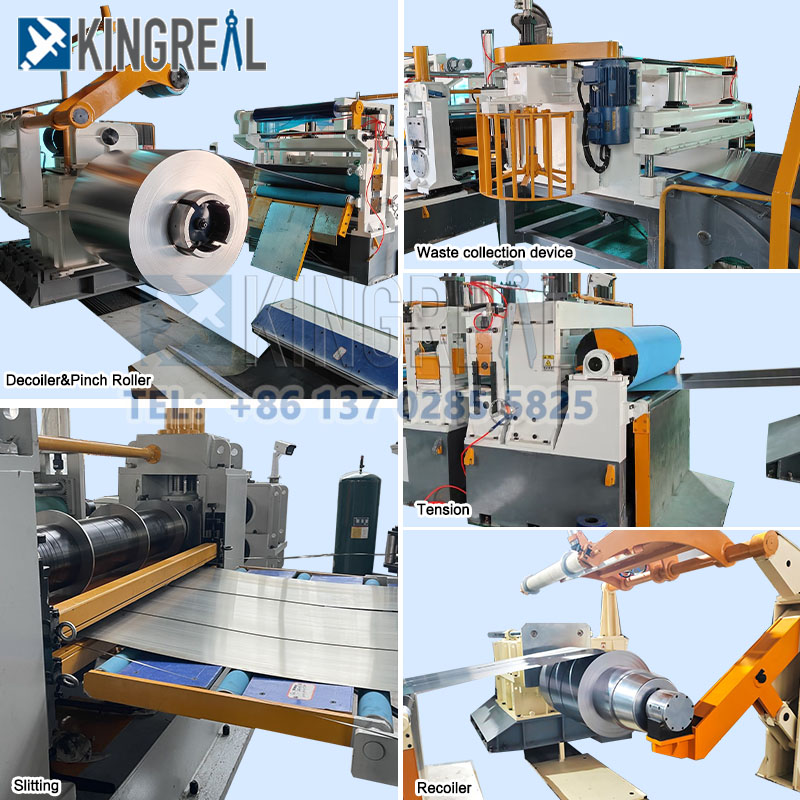

Nakládání cívek → odvíjení → svírání a stříhání → smyčkování → vedení → rozřezávání → převíjení zbytků → smyčkování → napínání → navíjení → vykládání kojeneckých cívek → balení

Technický Parametr Jednoduchého Stroje na řezání cívek

Tloušťka cívky (mm)	0,4-0,6
Maximální rychlost (m/min)	20
Počet řezacích strojů	Na míru
Válcový stojan	18
Hlavní výkon (Kw)	7.5
Vřeteno (mm)	Ø70
Nástrojový materiál	0,4-0,6
Přesnost řezání	10±2 mm
Výkon hydraulické stanice (Kw)	5.5
Řídící systém	Programovatelný logický ovladač

FAQ

Hlavní výkon (Kw)

Zpracování svitků je přeměna ocelových svitků do různých tvarů a velikostí.

Běžné techniky zpracování svitků zahrnují řezání na délku, řezání, normalizaci tvaru, natahování/narovnávání a těsnění hran.

Různé linky na řezání kovů dosáhnou různých výsledků a konečných produktů, takže je důležité vědět, jakého procesu chcete při výběru linky na řezání kovu dosáhnout.

Tato stránka je linka na řezání kovů pro kategorii ocelových cívek.
