Chcete najít stroj na řezání ocelových cívek 850MM? Profesionální technická podpora týmu, flexibilní možnosti konfiguračního programu, je odhodlána poskytovat zákazníkům kompletní výrobní řešení pro řezání svitků.

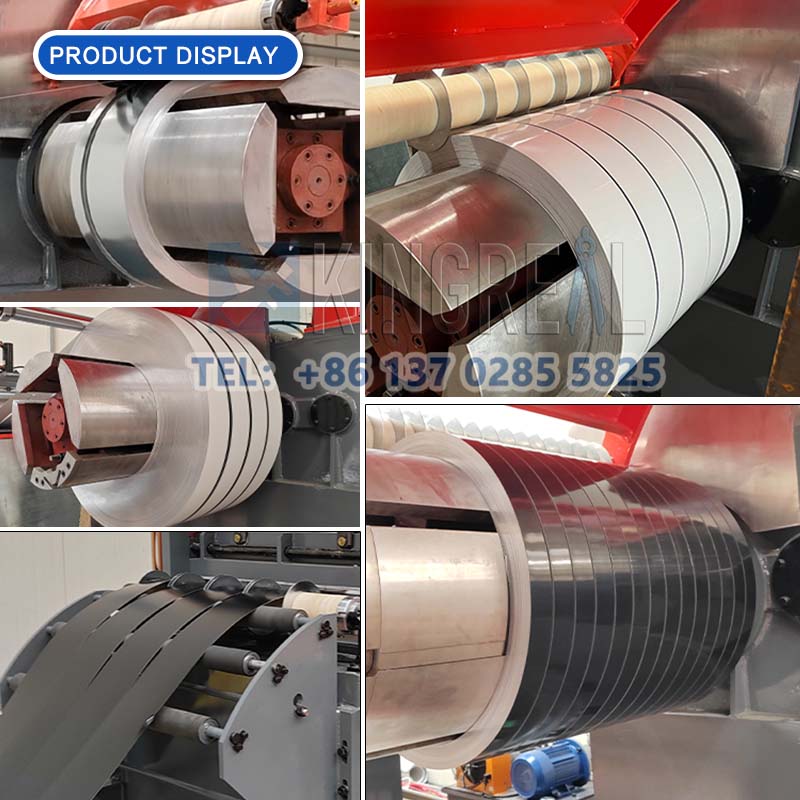

Stroje na řezání svitků, známé také jako Vertical Slitting Lines, jsou určeny pro přesné dělení svitků různých materiálů na specifikované šířky dle výrobních požadavků zákazníka a pro finální navíjení do svitků. Hotové kovové řezací cívky jsou široce používány ve výrobě transformátorů, výrobě motorů, svařování trubek, automobilové výrobě a tváření za studena. Často se dále zpracovává pro výrobní využití.
V závislosti na tloušťce svitku lze dělicí linku rozdělit na těžké řezací stroje na tlusté plechy, univerzální řezací stroje na střední a tlusté plechy a lehké a jednoduché ocelové řezací stroje.
Podle různých požadavků na výrobu lze rozdělit na vysoce přesný vyrovnávací řezací stroj, vysokorychlostní řezací stroj s dvojitou řezací hlavou a řezací stroj s ochranným štítem.

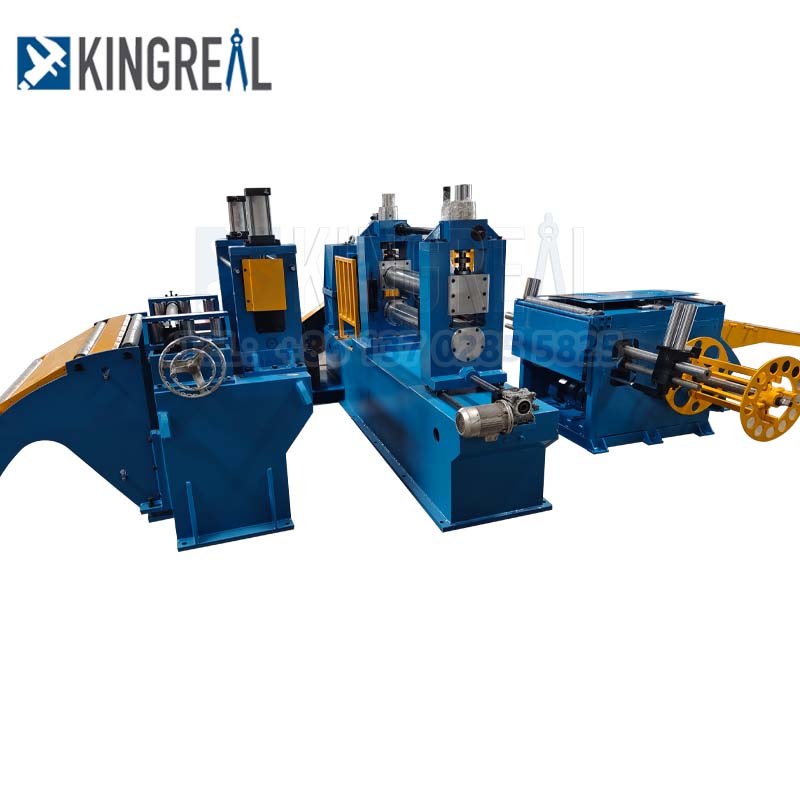

KINGREAL 850MM Steel Coil Slitting Machine se týká řady řezacích strojů pro zpracování kovových svitků až do šířky 850 mm, často také označovaných jako 850MM Copper Coil Slitting Machine.
Kromě šířky 850 MM může linka strojů KINGREAL na řezání svitků zpracovávat také svitky v šířkách 1350 MM, 1 600 MM a 2 000 MM, s tloušťkami obvykle v rozmezí 0,3-3 MM, a lze je přizpůsobit tak, aby vyhovovaly výrobním požadavkům zákazníků.
Materiál cívky | Ocel/měď/hliník |
Tloušťka cívky | 0,3-3 mm |
Šířka cívky | 300-850MM |
Hmotnost cívky | 20 tun |
Rychlost řezání | 0-160M/min |
Napětí | 380V |
Jmenovitý výkon | 300 kW |
Kapacita | 300 kW |

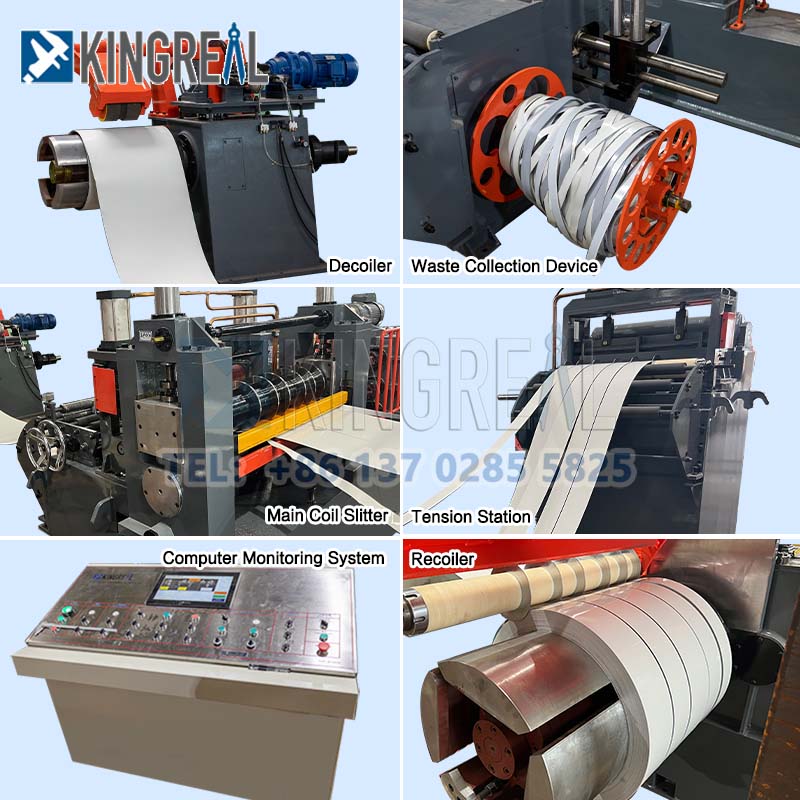

Nakládací vozík → Hydraulický odvíječ → Válečkové podávání, vyrovnávání → Přechodový stůl smykové hlavy → Korekce odchylky → Stříhání kulatého nože → Odpadní drát Navíjecí smyčka → Předseparační, napínací stroj, váleček na měření délky → Navíjení, lisování a dělení → Vykládací vozík → Hydraulické ovládání → Elektrické ovládání

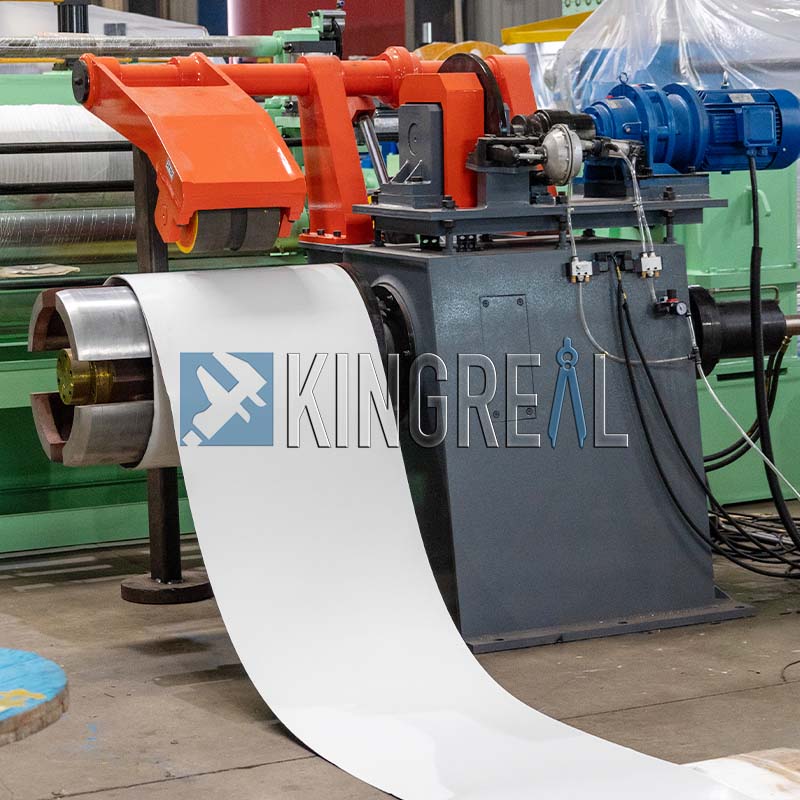

● Konstrukce a použití: Toto zařízení slouží k upínání a přenášení ocelových válců, otevírání ocelových válců a realizaci funkce tahového odvíjení. Skládá se z rámu, navijáku, převodového systému, stoupacího a smršťovacího systému, systému lisovacího materiálu, napínacího systému, mazacího systému, hydraulického systému a tak dále.
● Přenosový systém: frekvenční měnič pohání vřeteno odvíjecího stroje, aby se otáčilo a realizovalo aktivní odvíjení.
Stoupací a smršťovací systém: stoupací a smršťovací válec zajišťuje napětí, takže kluzné sedlo na vřetenu vytváří posuvný posuv, klínovité jezdce a kluzné sedlo vytváří posuv, aby se realizovalo zvedání a smršťování navijáku.
● Struktura a použití: Používá se k ovládání synchronizace a vyrovnávání rychlosti ocelového pásu mezi řezačkou a podavačem. Povrch stolu je vyroben z nylonové desky, aby se zajistilo, že nepoškrábe povrch desky. Optický spínač ovládá polohu ocelového pásu v jímce pod napětím, čímž je zachována dostatečná skladovací kapacita v jímce.

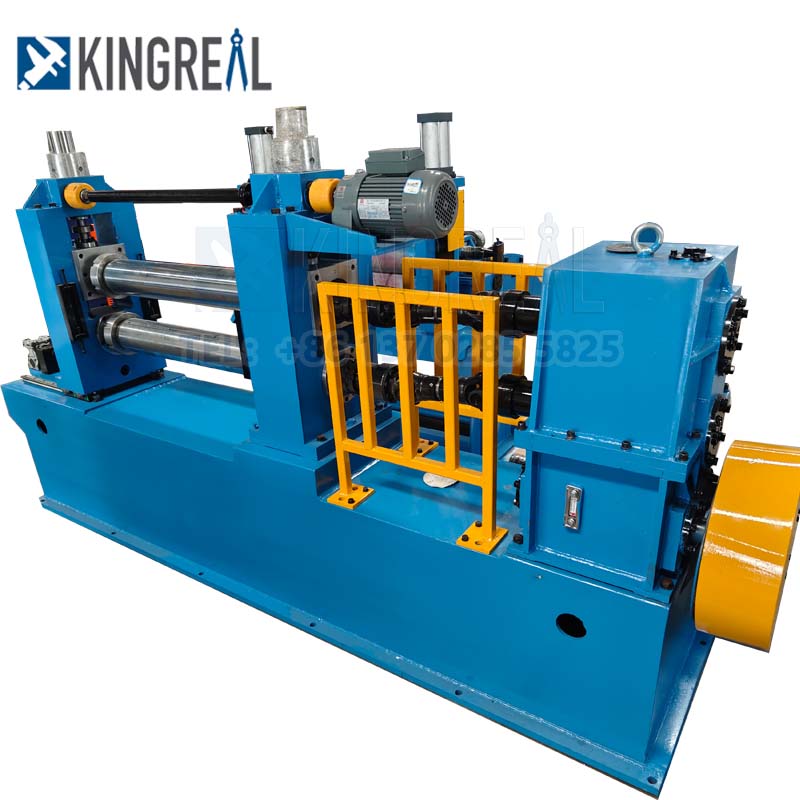

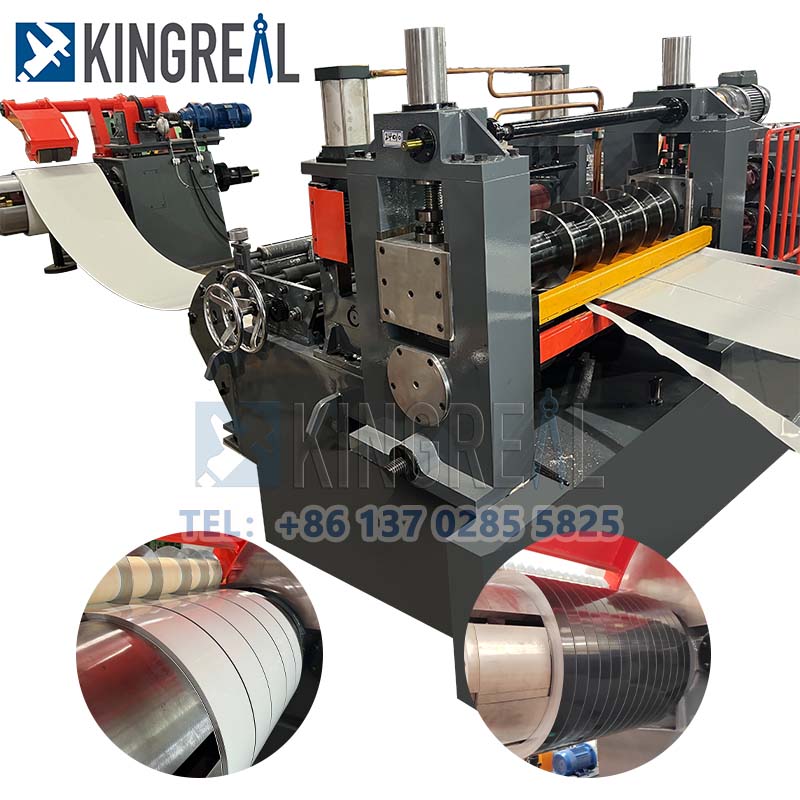

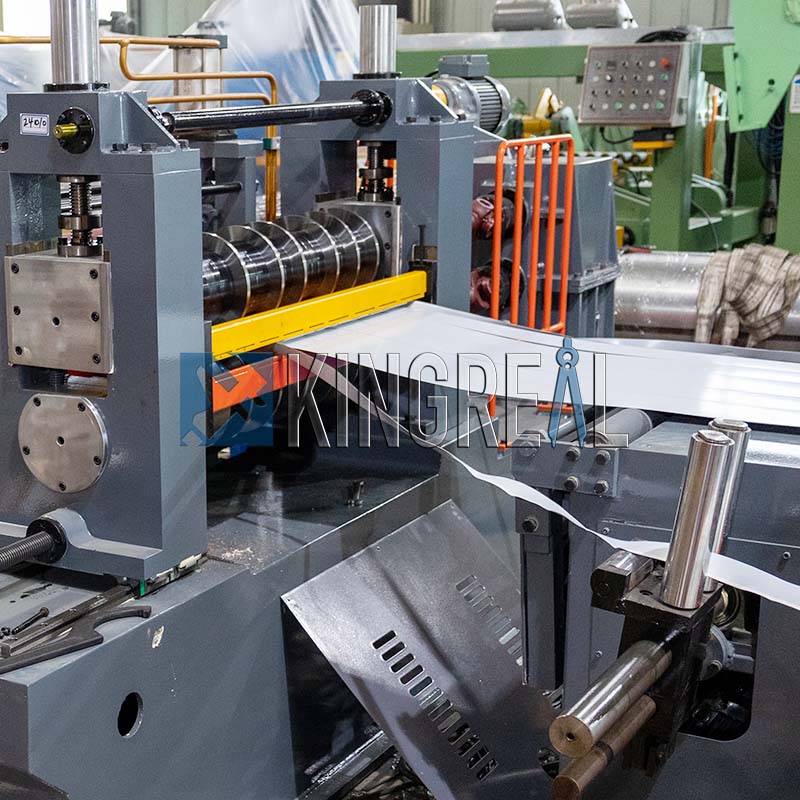

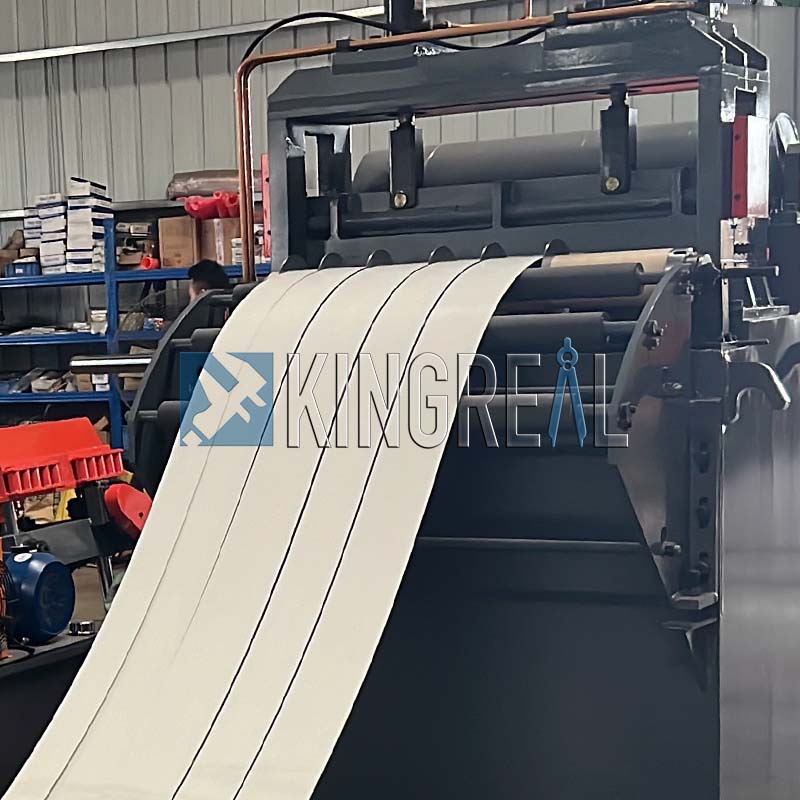

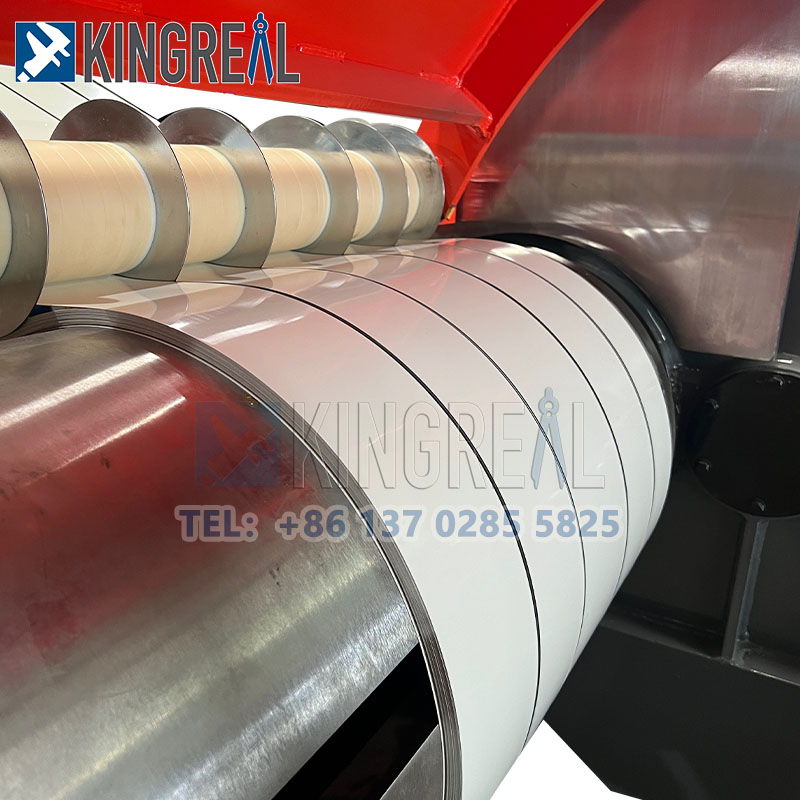

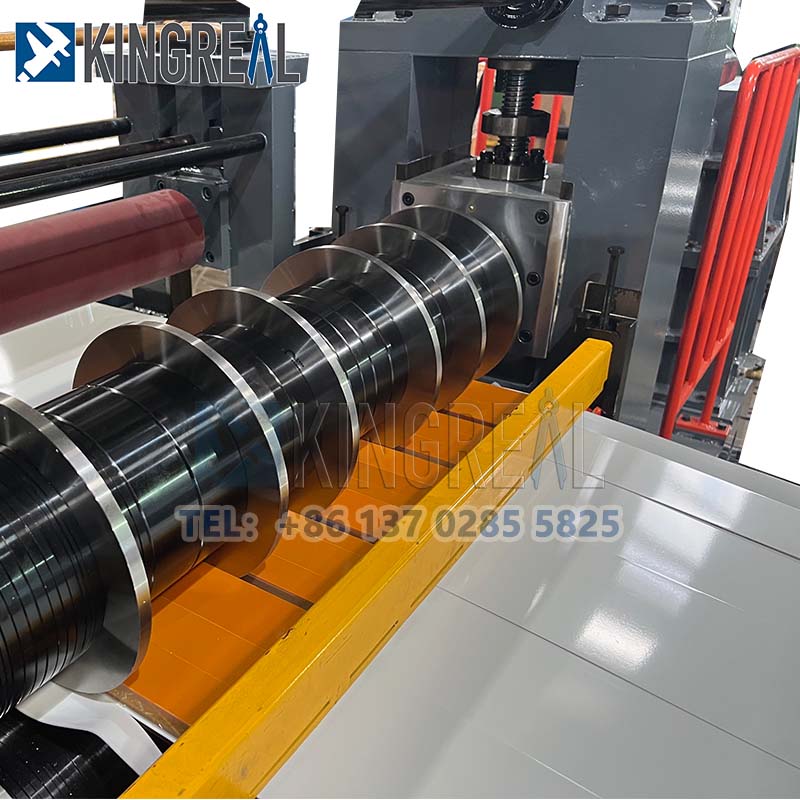

● Konstrukce a použití: Řezací stroj je zařízení pro podélné stříhání svitků pásů na různé šířky. Změnou kombinované rozpěrky lze flexibilně měnit šířku stříhaného produktu. Nastavení hřídele nože přijímá spodní hřídel pevnou, nastavení horní hřídele pro synchronní nastavení rozteče hřídele nože, vysoce přesné ovládání mezery mezi horní hřídelí a spodní hřídelí. Horní a spodní nožové hřídele jsou axiálně upevněny maticemi a konce horních a spodních nožových hřídelí jsou opatřeny ochrannými pouzdry pro nože. Díky rámu s bočním otevíráním je vhodné vyměnit čepel.
Hlavní konstrukce: ocelový plech, lité sedadlo, synchronní převodovka, univerzální spojovací pohon, elektrické šroubové zvedací zařízení.
(KINGREAL vítá všechny zákazníky, aby nás navštívili!)
Q1: Jak dlouho pošlete návrh a nabídku?
A1: Budeme potřebovat asi 3 ~ 7 dní na navržení návrhu po shromáždění všech podrobností o výše uvedených nezbytných informacích.
Q2: Kdy mi řeknete cenu?
A2: Po potvrzení všech podrobných konfigurací strojní linky, které jsme schopni nabídnout
Q4: Jak dlouho potřebujete nainstalovat a uvést strojní linku do provozu?
A4: Obvykle jeden týden na instalaci a zaučení pracovníků o tom, jak pracovat.
Q5: Kolik lidí přijde nainstalovat a uvést strojní linku do provozu?
A5: Obvykle stačí 1 inženýr, aby udělal všechny věci. Veškeré jeho náklady během této cesty budou odpovídajícím způsobem uhrazeny kupujícím.
