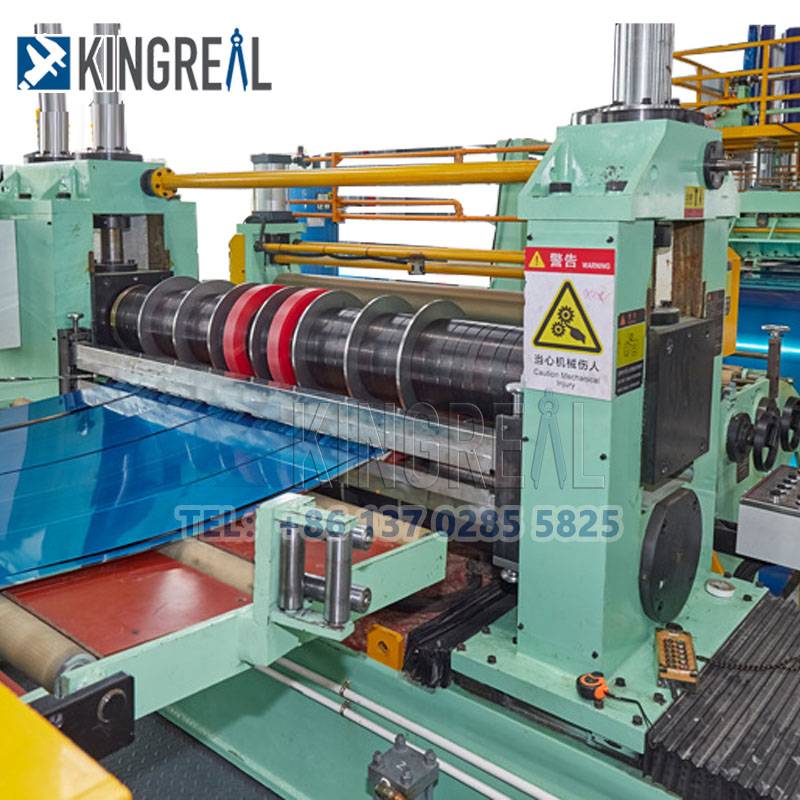

Převíjecí stroj KINGREAL SLITTER 1650 mm pro řezání cívek je nejvybavenější zastřihovací linka, která dokáže nařezat svitek plechu o tloušťce 0,3-3 mm. Kontaktujte nás pro nejnovější cenový program

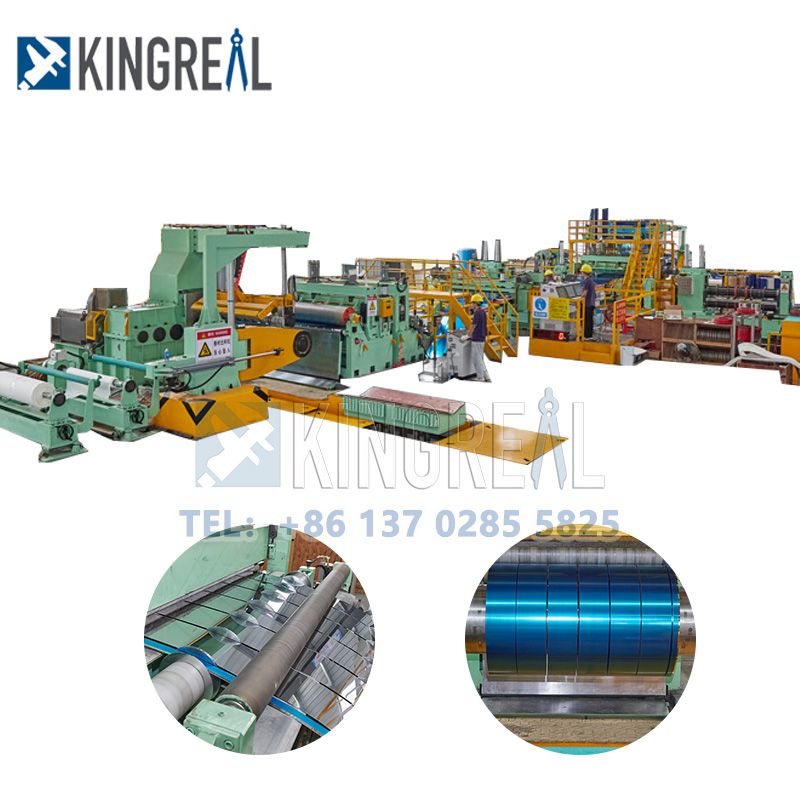

Převíjecí stroj KINGREAL SLITTER 1650MM Coil Slitting je určen pro řezání a převíjení různých typů materiálů, jako je ocel, hliník, GI, měď a křemík. Tato linka pro řezání svitků je jedním z nejběžnějších návrhů linky pro řezání svitků a splní potřeby většiny závodů na řezání svitků. Tloušťky svitků se pohybují od 0,3 mm do 3 mm a šířky až do 1650 mm.
1. Řezací stroj s dvojitou řezací hlavou
2. 10-20MM Stroj na řezání těžkého plechu
3. Cívka seřízne na délkovou čáru
4. Výrobní linka pro stříhání odvíječe a vyrovnávacího zařízení
5. Kovová perforovaná strojní výrobní linka
Surovina |
||
Ne. |
název |
Specifikace |
1 |
Materiál |
CR, ocel, hliník |
2 |
Tloušťka cívky |
0,3-3 mm |
3 |
Šířka cívky |
500-1650MM |
4 |
I.D. cívky |
≤Φ2000 mm |
5 |
Cívka O.D |
Φ508mm, Φ610mm |
6 |
Hmotnost cívky |
25T |
Specifikace výrobní linky |
||
1 |
Rozříznutý proužek |
25 Max |
2 |
Řezací stroj |
0-200M/min |
3 |
Napájení |
380V/50Hz/3Ph |
4 |
Tolerance šířky |
≤±0,05 mm |
5 |
Rozsah šířky šrotu |
2-10 mm |
6 |
Hotový výrobek otřepy |
≤0,03 mm |

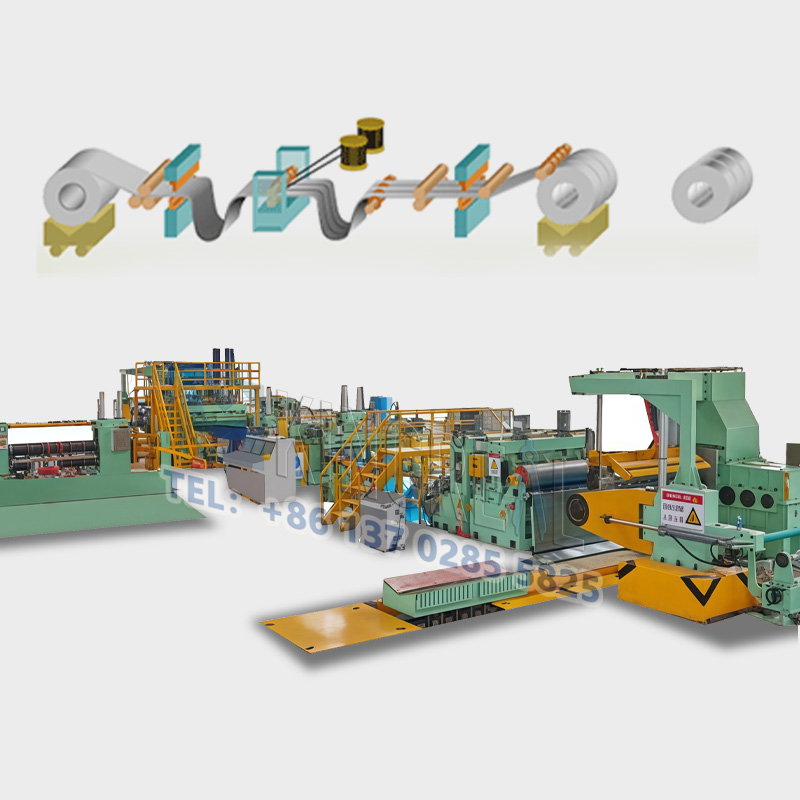

Nakládací cívka vozíku -- Hydraulické vertikální centrování odvíječe -- Hydraulický odvíječ -- Přítlačná a páková -- Nůžky na talířové hlavy -- Smyčkový můstek -- Řezací stroj -- Napínací stanice -- Oddělovač -- Převíječka
Konstrukce a použití: Slouží k podávání odvíječe, přepravě ocelového svitku ze skladovacího stolu na cívku odvíječe, vozík je ovládán hydromotorem a zdvih je ovládán hydraulickým válcem.
Zvedací mechanismus: hydraulický válec a posuvná čtyřvodicí sloupová konstrukce, zvedací síla poskytovaná válcem, válec pro podporu zvedání nosného stolu typu V, pro dosažení funkce nahoru a dolů po ocelové cívce.
Pojezdový mechanismus: hydromotor a konstrukce paralelní vodicí kolejnice, pojezdovou sílu zajišťuje hydromotor, takže vozík se pohybuje vodorovně v axiálním směru vřetena odvíječe. Každý konec kolejnice má omezovací blok, který zabraňuje vykolejení vozíku.
A. Funkce:
Nošení ocelových cívek, rozšiřování a utahování vnitřního průměru cívek, odvíjení a vybíjení nebo recyklace cívek.
Nese cívkovou desku a zajišťuje tah ocelového pásu a skládá se z rámu, vřetena, roztahovací a smršťovací cívky, odvíjecího a lisovacího zařízení, pomocné podpěry, brzdového zařízení a silové části.
B. Stavebnictví
a) hlavní rám: vyroben z oceli, ocelový plech A3, ocelové ložisko kování #45 sedlo po svařování, kvalitativní zpracování žíháním se nedeformuje;
b) Vřeteno: vrtáno z kulaté oceli 40Cr o průměru otvorů 85mm, kaleno a následně jemně soustruženo na průměr pracovní plochy 190mm, nosnost 25t.
c) zvedání a smršťování cívky: použití posuvného typu push-pull expanzní cívky; čtyři zakřivené desky (ocel č. 45), páry jezdců pro řezání drátem, průměr rozšíření: Ф470mm-520mm (plus pryžová manžeta pro dosažení Ф610mm); efektivní pracovní délka navijáku 1650 mm, celkový trn zajistí, že naviják nahoru a dolů při soustřednosti.
Struktury |
Ocelový plech svařovaný základ, výkonová převodovka, deska a rám |
Množství |
1 set |
Rychlost řezání |
200M/min |
Průměr hřídele frézy |
Φ220 mm × 1900 mm |
Materiál |
42CrMo |
Velikost čepele |
Φ350mm×Φ220mm×10mm |
Výkon hlavního motoru |
AC 110 kW |
◆ Rozsáhlé výrobní znalosti
S více než 20 lety zkušeností s výrobou a prodejem je KINGREAL ostříleným výrobcem specializujícím se na řezací stroje. Společnost úspěšně dodala své stroje do zemí po celém světě, včetně Vietnamu, Turecka, Ruska, Indie a Spojených arabských emirátů. klienty široce uznávané.
◆ Síla týmu odborníků
KINGREAL má vlastní technické, obchodní a výrobní týmy. Dokážeme profesionálně zvládnout každý krok procesu, od prodeje a výroby až po expedici.
◆ Nabídka pomoci po nákupu
KINGREAL nabízí online a offline poprodejní instalační služby, aby byla zaručena správná instalace a provoz stroje.
Online zdroje zahrnují video tutoriály a komplexní online technické pokyny; offline zdroje zahrnují vysílání inženýrů KINGREAL do místní továrny zákazníka, aby poskytli pokyny k instalaci na místě.
