Stroj na řezání cívek 1300MM s dvojitou řezací hlavou, linka na řezání ocelových cívek je jedním z nejvýraznějších zařízení na zpracování cívek KINGREAL STEEL SLITTER. Konstrukce dvojité řezací hlavy je vhodná pro cívky 0,3-3MM, aby bylo dosaženo vysokorychlostní výrobní účinnosti řezání cívky 220M/min. Řezací linka z vysokorychlostní oceli se v současné době prodává do Turecka, Ruska, Saúdské Arábie a dalších zemí.
Stroj na řezání cívek KINGREAL 1300MM s dvojitou řezací hlavou je navržen pro přesné řezání hliníku, galvanizované oceli, válcovaných za tepla, za studena a mnoha dalších běžných kovových cívek, aby vyhovoval různým požadavkům zákazníků na řezání, včetně rychlosti řezání, množství a kvality.
Konstrukce dvojitého sedla nože je schopna realizovat řezání různých velikostí svitků na stejné výrobní lince, což výrazně zlepšuje efektivitu výroby výměnou sedla nože a získalo si přízeň mnoha zákazníků.

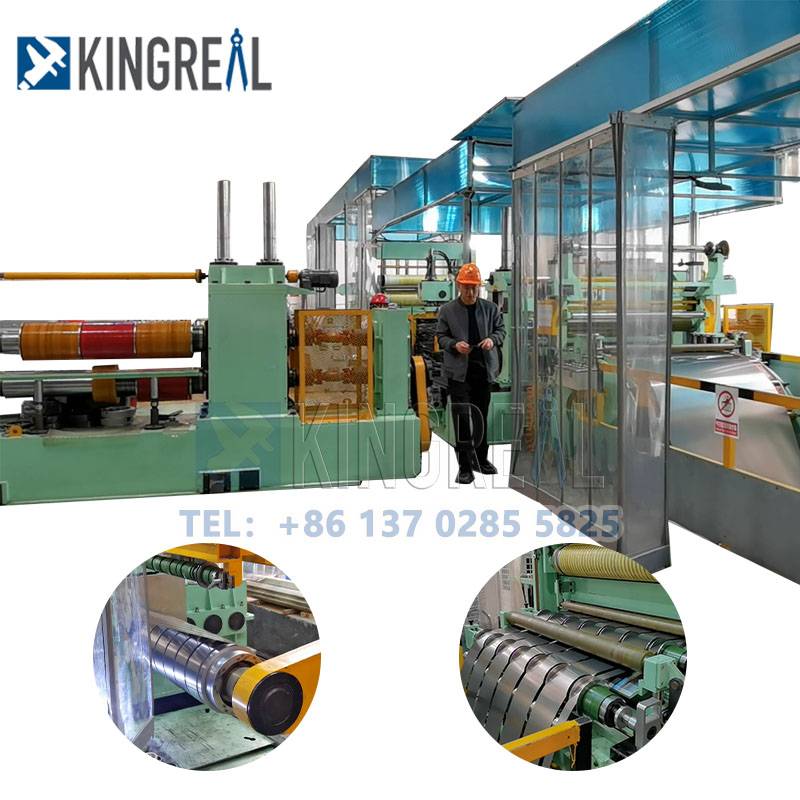

Kromě konstrukce dvojitého sedla nože je stroj na řezání ocelového plechu KINGREAL navržen také pro zákazníky k ochraně krytu stroje, zlepšení bezpečnosti výroby v procesu řezání v souladu s výrobními požadavky zákazníka. Nyní úspěšně běží v továrně zákazníka ze Saúdské Arábie.
1. Vysokorychlostní cívka řezaná na délku linky
2. Stroj na řezání úzkých pásů oceli
3. Stroj na výrobu perforovaného plechu
4. Vedení podavače rovnátka odvíječe
Nakládání cívky -- Hydraulický odvíječ -- Vysoce přesný rovnač -- Smyčkový můstek -- Řezací stroj -- Válcovací hrana odpadu -- Přemostění smyčky -- Napínání -- Převíjecí stroj
|
Žádný |
Komponent |
Množství |
|
1 |
Načítání košíku |
1 sada |
|
2 |
Hydraulický konzolový odvíječ |
1 sada |
|
3 |
Pětiválcová rovnačka |
1 sada |
|
4 |
Loop Bridge |
2 Nastavte |
|
5 |
Řezací stroj |
2 Nastavte |
|
6 |
Převíjení odpadního materiálu |
1 sada |
|
7 |
Hydraulické převíjení |
1Sada |
|
8 |
Hydraulický systém |
1 sada |
|
9 |
Elektronický řídicí systém |
1 sada |
|
10 |
Ochranný štít přizpůsobených dílů |
1 sada |
|
Parametry surovin |
|
|
Materiál cívky |
Hliník, ocel, pozinkovaná ocel atd |
|
Tloušťka cívky |
0,3-3 mm |
|
Šířka cívky |
asi 280 kW |
|
Hmotnost cívky |
15 tun |
|
Parametry hotového výrobku |
|
|
Tolerance šířky |
≤±0,05 mm |
|
Rovnost řezání |
≤1 mm/2000 mm |
|
Odpadní odřezky |
≥2 mm |
|
3. Stroj na výrobu perforovaného plechu |
|
|
Pracovní rychlost |
100-180M/min |
|
Zdroj energie |
380V/50HZ |
|
Instalovaná kapacita |
asi 280 kW |
① Hydraulický konzolový odvíječ

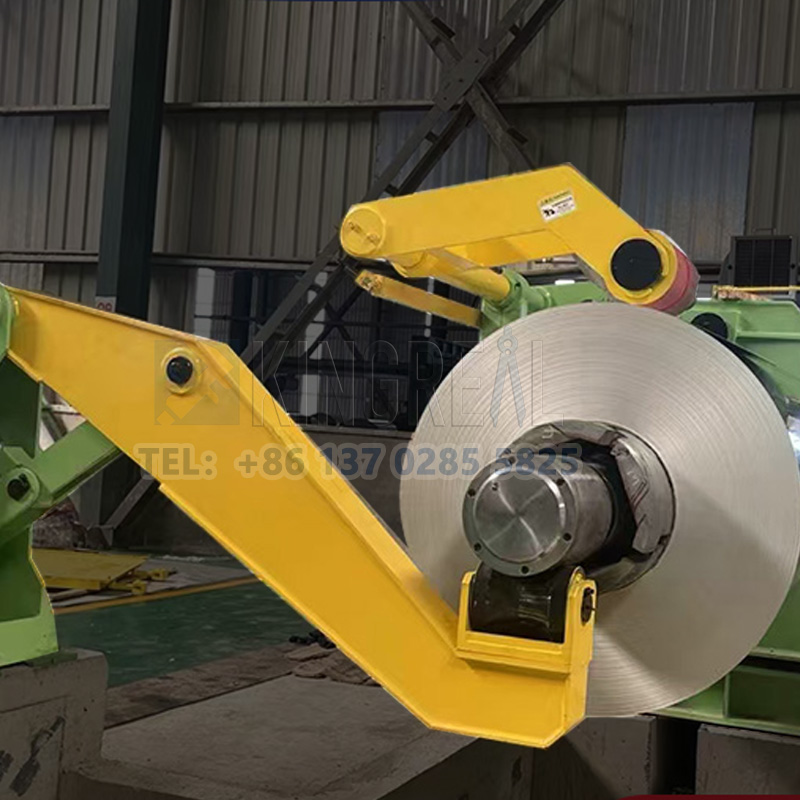

Hlavní funkcí hydraulického konzolového odvíječe je nést a otáčet pás tak, aby se pomalu odvíjel pro další krok procesu. Tento typ odvíječe se obvykle skládá z navijáku, stojanu, hnacího ústrojí atd. a je jednoložiskového konzolového typu. Naviják se obvykle skládá z nosného hřídele, klínového šoupátka a příďové desky zasazené do klínového šoupátka, která se roztahuje a stahuje naviják působením šikmého klínu, aby se přizpůsobily různě velké role.
Hydraulické konzolové odvíječe jsou zvláště důležité ve vysokorychlostních strojích na řezání kovů, protože mohou být poháněny motorem, aby se dosáhlo rotace cívky, aby se pás udržoval pod dodatečným napětím pro horní odvíjení pod hnacím systémem.
① Dvojitý řezací stroj s řezací hlavou
A. Rám hlavního tělesa: profilová ocel, ocelový plech, svařené dohromady, žíhané, aby se eliminovalo pnutí a poté zpracován referenční povrch.
b. Lisovací dvojice válců: horní válec může být synchronizován zdvihem válce tlakovým materiálem, aby byla zajištěna stabilita desky do hřídele nože, horní válec parní pohyb.
C. Materiál hřídele nože: 42CrMo, specifikace 200mm×1300mm, s drážkou pro pero, přes hrubé obrábění, temperování, středně frekvenční ošetření, broušení, tvrdé chromování, přebroušení a dalších 8 procesů;
① Ochranný štít:
Ochranný kryt stroje ve stroji na řezání kovů má následující role a vlastnosti:
Ochrana zařízení: ochranný kryt stroje může izolovat stroj od přímého kontaktu s okolním prostředím, zabránit vnikání prachu, vodních skvrn, oleje, třísek a dalších znečišťujících látek do vnitřku stroje, aby se prodloužila životnost stroje.
Bezpečnost provozu: ochranný kryt stroje zajišťuje bezpečnost obsluhy a okolního personálu, zabraňuje personálu v přímém kontaktu s rychle se pohybujícími částmi, elektricky nabitými vodiči nebo jinými nebezpečnými částmi a zabraňuje nehodám.
▶ 1. Kompletní řešení zařízení pro zpracování svitků;
1. Vysokorychlostní cívka řezaná na délku linky
-Předprodejní návrhový program; -Profesionální výroba při prodeji; -Poprodejní instalační služba;
▶ 3. Hojné projektové případy
Naše řezací stroje jsme úspěšně prodali do Turecka, Saúdské Arábie, Indie a Ruska.
