Natahovací vyrovnávací linky nařezané na délku jsou speciálně navrženy pro rovnání plechů a svitků a lze je také použít ve spojení se stroji na řezání kovů na délku.

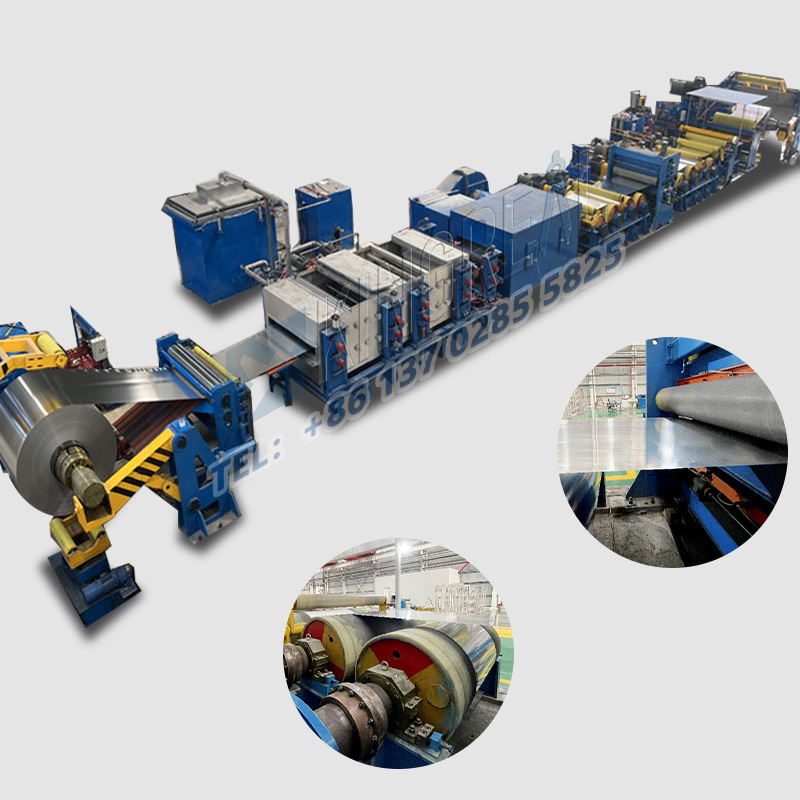

Natahovací vyrovnávací linka řezaná na délku je zařízení speciálně navržené pro rovnání plechů a svitků (včetně nerezové oceli, oceli, oceli válcované za tepla, hliníku a mědi). Vyrovnávací čára řezu na délku používá mechanickou sílu k nápravě defektů, jako jsou ohyby, zkroucení a zkroucení, což má za následek jednotné, rovné a rovnoměrně rozložené povrchy. Napínací stroj může rovnat materiály v jednom nebo ve dvou směrech a vyznačuje se snadnou obsluhou, vysokou účinností a vysokou přesností. Při výrobě a zpracování plechů nebo svitků z hliníkové slitiny často dochází z různých důvodů k nerovnoměrnostem, které vyžadují rovnání pomocí napínacího vyrovnávacího řezu na délkovou linii. Stroj na vyrovnávání roztahovačů může zlepšit rovinnost a kvalitu povrchu kovového materiálu, účinně snižuje míru zlomení a zabraňuje problémům s kvalitou způsobenými nerovným materiálem plechu nebo svitku.
Obecně platí, že natahovací vyrovnávací čáry nařezané na délku jsou základním vybavením pro zpracování kovů. Hrají klíčovou roli při zpracování kovů, zlepšují přesnost a kvalitu kovových materiálů, zlepšují kvalitu povrchu a mechanické vlastnosti hotových výrobků, snižují pravděpodobnost problémů při výrobě a použití následných výrobků vyrobených z kovových materiálů a zlepšují efektivitu výroby a ekonomické přínosy. Mají široké uplatnění.

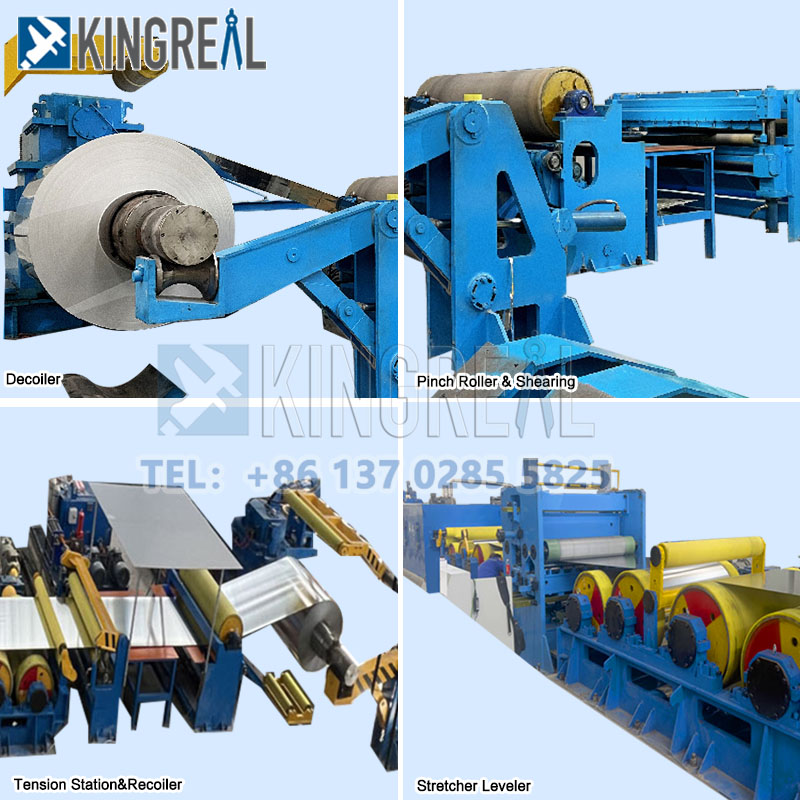

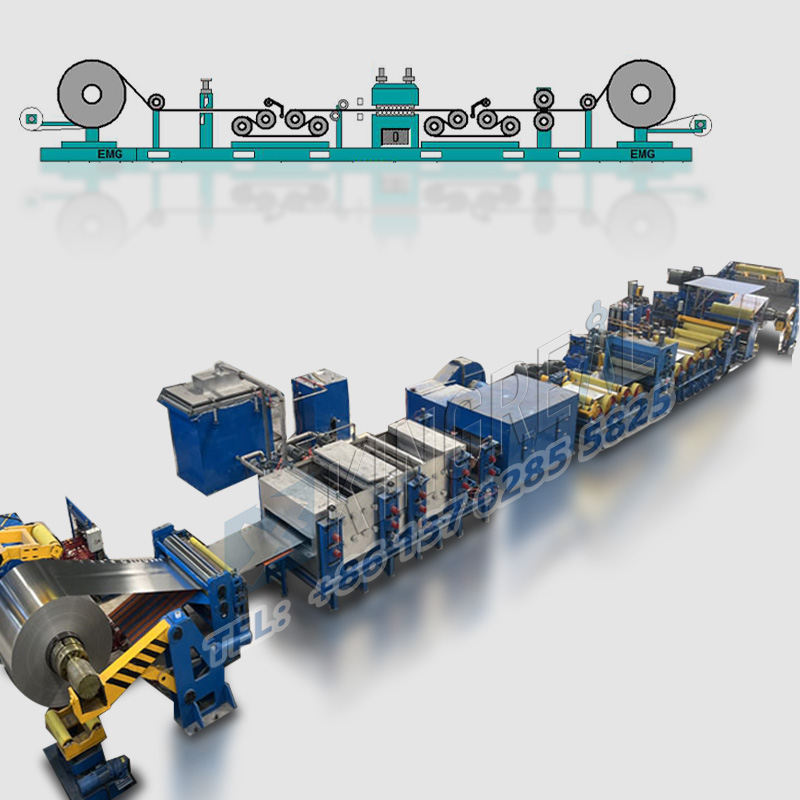

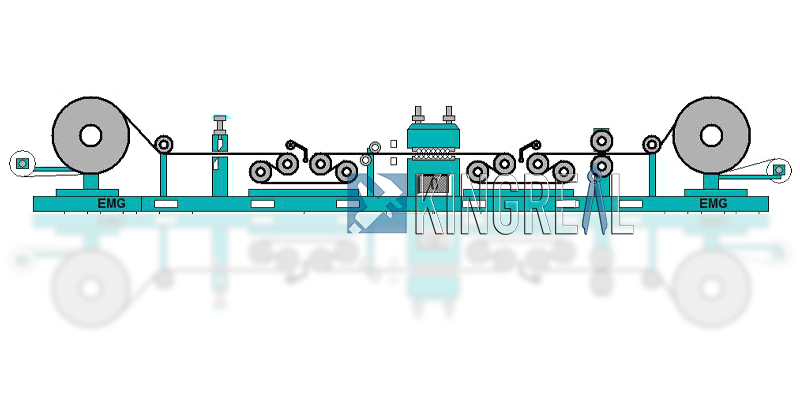

Odvíječ - Přítlačné zařízení - Nůžky na plodinu - Přítlačné válečky - Sada vstupních napínacích válečků - Narovnávač - Sada výstupních napínacích válečků - Výstupní vychylovací válečky - Recoiler
Položka
Model 1
Model 2
Model 3
Model 4
Model 5
Maximální tloušťka vyrovnání (mm)
2
2
3
3
6
Minimální tloušťka vyrovnání (mm)
0.4
0.4
0.7
0.7
1.5
Maximální nivelační šířka (mm)
1000
1250
1250
1500
1600
Minimální tloušťka vyrovnání (mm)
240
240
235
235
240
Průměr pracovního válce (mm)
48
48
60
60
95
Vzdálenost pracovního válce (mm)
50
50
65
65
100
Počet dělených produktů (n)
21
21
19
19
13
Rychlost stroje (m/min)
6
6
7
7
10
Výkon hlavního motoru (kW)
7.5
7.5
11
15
37
- Odvíječ pro vyrovnávání roztažením řez na délkovou čáru: Odvíjí cívku pro následné zpracování.
-Nůžky na plodiny pro stroj na srovnávání tahů: Plotové nůžky se používají ke stříhání konců plechů. Když list vykazuje výrazné prohnutí, může být segmentován, aby se snížilo střihání na okrajích a zlepšila se výtěžnost.
Nůžky na plodiny se primárně skládají z tlačného zařízení ocasu, těla nůžek, měniče nožů a oscilačního válečkového stolu.
-Narovnávač pro stroj na vyrovnávání nosítek: Rovnačka se primárně skládá ze dvou sad napínacích válců, centrálního ohýbacího válce a vyrovnávacího válce.
Při průchodu kovového svitku nebo plechu rovnačkou se spojuje napětí vyvíjené napínacími válci a ohybové napětí vyvíjené ohýbacími válci.
Toto kombinované napětí způsobí, že pás podstoupí určité plastické protažení, které je následně vyrovnáno pomocí vyrovnávacích válců.
Tato metoda rovnání nabízí vysoce kvalitní rovnání a lze ji použít k rovnání různých kovových materiálů, včetně vysoce pevných pásů.
-Sada vstupních napínacích kladek a sada výstupních napínacích kladek pro stroj na vyrovnávání roztahovačů: Napětí generované mezi těmito dvěma válci je napětí v rovnací části. Zabraňuje vychýlení pásu, zachovává rovný tvar a snižuje odolnost kovu proti deformaci a práci.
-Recoiler pro vyrovnání natažení řezu na délku čáry: Narovnaná kovová cívka je stočená pro snadnou přepravu a skladování na dlouhé vzdálenosti.
1. Zlepšení tvaru pásu
Primární funkcí rovnacího stroje je zlepšit tvar pásu kovového pásu. Natažením a ohnutím pásku účinně eliminuje zvlněné vady, jako jsou okrajové a středové vlny, stejně jako ohyby ve tvaru C a L. Tento proces výrazně zlepšuje přímost pásu, což má za následek větší stabilitu a konzistenci při následném zpracování.
2. Zlepšení výkonu zpracování
Kromě toho může natažení vyrovnávací řez na délkovou linii zlepšit výkon zpracování pásu. Natahováním a ohýbáním, podobným efektu povrchové úpravy, může snížit nebo eliminovat kluzné plošiny, což má za následek rovnoměrnou deformaci během následné deformace.
Tato stejnoměrnost zlepšuje zpracovatelský výkon materiálu, usnadňuje manipulaci a je vhodný pro různé následné procesy.
1.Pokročilý řídicí systém pro stroj na vyrovnávání nosítek
Linka pro vyrovnávání řezu na délku využívá systém PLC, který umožňuje nastavení více výrobních parametrů na ovládacím panelu, včetně napětí odvíjení, nastavení rychlosti, vstupní a výstupní výšky a sklonu výstupu. Toto automatizované řízení zlepšuje efektivitu výroby a snižuje lidskou chybu.
2. Čtyři-válec skonstrukce pro stroj na vyrovnávání nosítek
Natahovací vyrovnávací řez na délku využívá pokročilou čtyřválcovou strukturu, která umožňuje plně hydraulické automatické hozeníNastavení ld-down a flexibilní nastavení tvarových ohýbacích válců. Tato konstrukce zajišťuje stabilitu a konzistenci během procesu napínání a vyrovnávání.
3. Řízení proměnlivé frekvence střídavého proudu pro stroj na vyrovnávání nosítek
Hlavní válcovna využívá střídavý systém řízení rychlosti s proměnnou frekvencí v kombinaci s řízením Siemens PLC, což zajišťuje hladký provoz a efektivní výrobu.
4. Plně hydraulický šroubovací systém pro vyrovnávací stroj
Hydraulický systém AFC (Automatic Screwdown Control) je řízen PLC a vyznačuje se konstantní polohou válcovací mezery v uzavřené smyčce a konstantní válcovací silou v uzavřené smyčce. Tento systém zajišťuje přesné řízení během procesu rovnání a zlepšuje kvalitu produktu.
5. Automatizace výrobního procesu pro rovnací stroj
Jednotka je vybavena blokováním procesů, detekcí svarů a alarmovými funkcemi, které umožňují automatizované řízení výrobního procesu. To výrazně zvyšuje bezpečnost a spolehlivost zařízení.
6. Přednastavení a monitorování parametrů pro stroj na vyrovnávání nosítek
Linka pro vyrovnávání natažení na délku podporuje přednastavení, detekci, zobrazení, alarm a uložení procesních parametrů pro snadné dotazy uživatele a správu. Tento inteligentní přístup k řízení usnadňuje a intuitivně obsluhuje.
7. Stabilní konstrukcedesignpro stroj na vyrovnávání nosítek
Celá linka pro urovnávání řezů na délku je vybavena litinovým rámovým panelem a litinovým šasi, které zajišťují stabilní provoz, snižují vibrace a prodlužují životnost stroje na vyrovnávání roztahovacích strojů.
8. Snadnooperacepro vyrovnání natažení řez na délkovou čáru
Stroj na vyrovnávání nosítek je navržen pro snadnou obsluhu a umožňuje i začínajícím operátorům rychle zvládnout stroj a zajistit efektivní výrobu.
KINGREAL STEEL SLITTER nabízí zákazníkům jak natahovací vyrovnávací řezy na délkové čáry, tak kovové řezané na délkové čáry, což z nich činí ideální kombinaci. Vyrovnávací stroj nejprve vyhlazuje povrch kovové cívky a snižuje vnitřní pnutí, než ji vloží do stroje nařezaného na délku pro řezání na předem stanovenou délku. KINGREAL STEEL SLITTER nabízí různé stroje na řezání kovů na délku, včetně lehkorozměrných výrobních linek, středních dělících linek a těžkých dělení na délku, v závislosti na tloušťce zpracovávaného materiálu.
KINGREAL STEEL SLITTER také nabízí stroj pro letmé stříhání nařezané na délku, rotační stroj na řezání na délku a stroj s pevným stříháním na délku, což zákazníkům umožňuje vybrat si na základě efektivity výroby, rozsahu a cílového výkonu. Inženýři KINGREAL STEEL SLITTER poskytnou komplexní doporučení na základě specifických potřeb zákazníků, aby byla zajištěna optimální koordinace a výkon zařízení.
 |
 |
|
Stroj na vyrovnávání nosítek |
Kov řezaný na délku stroje |
1. Automobilová výroba: V automobilovém průmyslu se během procesu zpracování plechu karoserie používají tahové vyrovnávací linky nařezané na délku k narovnání a natažení plechu, aby splňovaly požadavky na kvalitu automobilového průmyslu.
2. Stavebnictví: Napínací stroje se používají ve stavebnictví k rovnání a natahování ocelových plátů při výrobě ocelových konstrukcí, aby byla zajištěna stabilita a pevnost ocelových konstrukcí.
3. Výroba elektronických zařízení: V tomto odvětví se používají natahovací vyrovnávací čáry nařezané na délku k narovnání a natažení kovových plechů nebo fólií, aby byly splněny požadavky na rovinnost a vodivost elektronických součástek.
4. Letecký průmysl: V tomto odvětví se stroje s napínacími rovnačkami používají k rovnání a natahování potahových panelů letadel, aby se zlepšila jejich pevnost a celková kvalita.
5. Kovoobráběcí průmysl: V tomto odvětví se používají vyrovnávací linky nařezané na délku k narovnání a natažení různých plechů, aby byly splněny požadavky na zpracování různých obrobků.
