Displej videa z plechu oříznutého na délku:

Plech nařezaný na délku Line Přehled společnosti:

KINGREAL STEEL SLITTER se zabývá výrobou zařízení pro zpracování svitků a poskytuje zákazníkům řadu služeb v oblasti designu, výroby a prodeje. Nejvýraznějšími produkty jsou Coil Slitting Machine And Cut To Length Line. Tyto stroje jsou široce používány pro řezání, stříhání nebo děrování plechů do různých velikostí a tvarů. Plech nařezaný na délku je jedním z prvků KINGREAL STEEL SLITTER vybavených zařízením pro zpracování svitků, které se používá ke zpracování svitku na specifikovanou šířku plechu.

Popis stroje na řezání plechu na délku:

Stroj KINGREAL STEEL SLITTER nařezaný na délku se používá k odvíjení, vyrovnávání, podávání, řezání na délku, ořezávání a stohování kovových svitků, použitelné materiály zahrnují hliníkovou cívku, nerezovou ocel, ocel válcovanou za studena, ocel válcovanou za tepla, PPGI, měděné pásy a další materiály, což zajišťuje, že diagonální přesnost plechu může být řezána na délku ≤ 0 mm a maximální délka stroje je 5 mm.až 80M/min.

Různé tloušťky svitků, materiály a šířky smyku přímo ovlivní design linie řezu plechu na délku. Běžná tloušťka svitků je 0,3-3MM a běžná délka střihu je 1200-1600MM, což je jeden z výrobních požadavků většiny zákazníků. Současně může KINGREAL STEEL SLITTER také upravit design podle specifikovaných výrobních potřeb zákazníka, buď si vybrattěžká měřidla seříznutá na délku čárynebokompaktní cívka nařezaná na délkovou čáru.

S více než 20 lety zkušeností s výrobou a prodejem KINGREAL STEEL SLITTER úspěšně prodává svou řadu nařezaných na délku do zemí, jako je např.Saúdská Arábie, Indie a Ruskoa je schopna poskytovat optimální řešení a poprodejní servis.

Vítejte a kontaktujte nás.

Katalog produktů pro zpracování cívek:

(Pro stažení můžete kliknout sem)

Pracovní postup řezání plechu na délku linky:

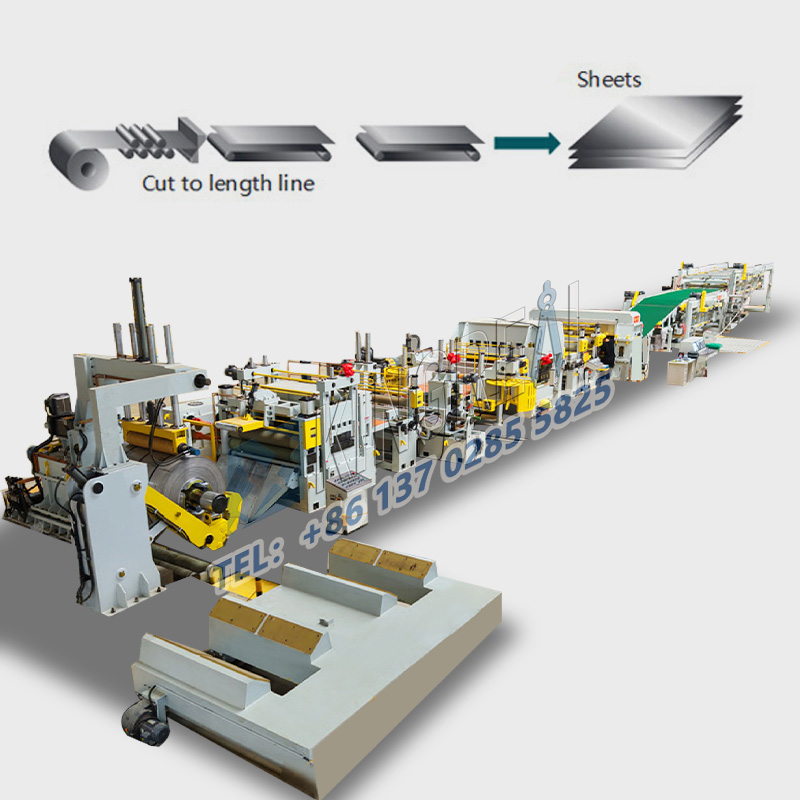

Vozík na svitky → Odvíječ → Váleček s přítlačným posuvem → Vysoce přesné vyrovnávací zařízení → Řezání s pevnou délkou → Vykládací stůl / Automatický stohovací stůl

Technická specifikace pro plech nařezaný na délku:

①　Specifikace cívky:

②　 Specifikace linky řezané na délku

③　Seznam součástí pro čáru řezu plechu na délku

- Svitkový vozík

- Hydraulický odvíječ

- Vstupní průvodce

- Čtyři / šest vysoko nivelační stroj

- Prstencový most

- Boční vodicí kladka

- CNC servo podávací rovnací stroj

- Měřicí systém

- Stříhací stroj

- Dopravní stůl

- Pneumatické vykládací zařízení

- Hydraulický zvedací stůl

- Vykládání auta

- Hydraulický systém

- Pneumatický systém

- Řízení elektrického systému PLC

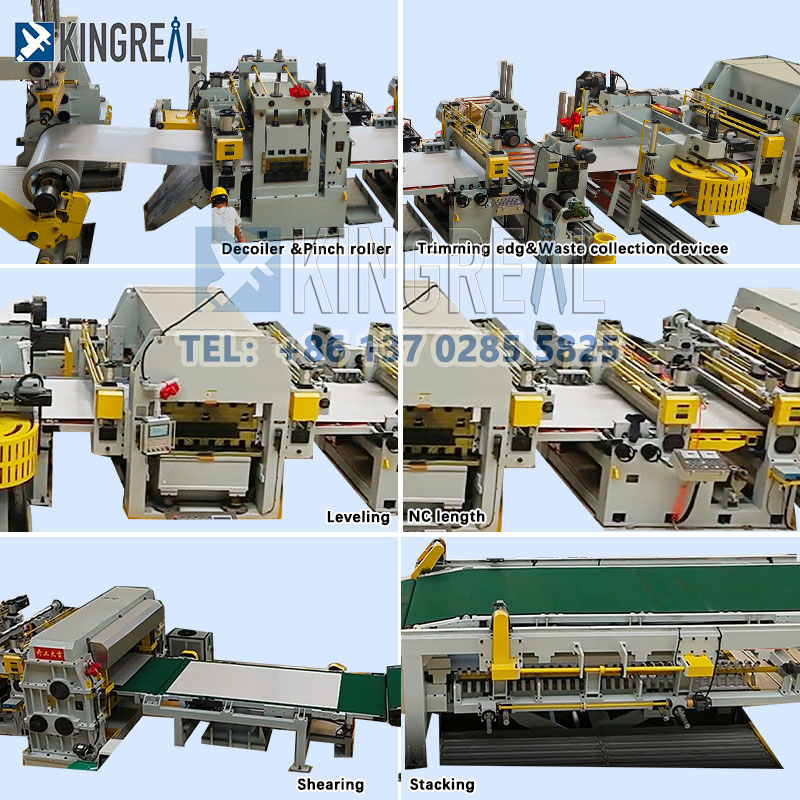

Detail hlavních součástí čáry řezu plechu na délku:

Vyrovnání pro plech řezaný na délku:

Funkce: Používá se pro zarovnávání materiálu a podávání v pevné délce.

Hlavní struktura: vyrovnávací válec, elektrická část, sestava zpětného přítlačného válečku, sestava opěrného sedadla pro podávání a vypouštění.

Vyrovnávací válec: Tepelně zpracovaná ocel Gcr15 je kalena a temperována a poté zpracována vysokofrekvenčním zpracováním. Po dvojnásobném galvanickém pokovování a válcovém broušení je povrch lesklý a beze stop a tvrdost dosahuje 62 stupňů HRC nebo více. Průměr nivelační šachty je ø100mm. Ručním nastavením šnekového převodu zvedněte vyrovnávací válec.

Stroj na řezání na délku

Funkce: Používá se pro řezání materiálů s pevnou délkou.

Hlavní struktura: hlavní rám, čepel, pneumatická spojka, elektrická část atd.

Hlavní rám: Celý rám je svařen vysoce kvalitní uhlíkovou konstrukční ocelí a po svaření byl žíhán.

Čepel: Čepel je vyrobena z materiálu Cr12, tvrdost tepelného zpracování dosahuje 62 stupňů HRC a čtyřstranné ostří lze vyměnit.

Struktura pneumatické spojky: změna tradiční metody mechanického brzdění, nízká hlučnost, dlouhá životnost a přesnost.

Stohovací Stroj Pro Plech řezaný Na Délku Linky

Funkce: Používá se pro přepravu materiálu.

Hlavní konstrukce: rám, hydraulický systém, vykládací plošina atd.

Rám: Je svařen uhlíkovou ocelí, která je stabilní a pevná. Provedení nůžkového typu, válec je natažen a zvednut.

Zvedací plošina pro vykládání: Olejový motor pohání převodové řetězové kolo, aby pohánělo buben, aby se otáčel a přenášel vysypávání materiálu.

Různá strojní řešení pro řezání plechů na délku

Rychlost stroje na řezání plechů na délku: Na základě požadavků zákazníků nabízí KINGREAL STEEL SLITTER výrobní řešení na lince pro řezání plechů, která odpovídají různým úrovním rychlosti stroje na řezání plechů na délku. Například KINGREAL STEEL SLITTER nabízí různé konstrukce strojů na řezání svitků, stohování a stříhací systémy. KINGREAL STEEL SLITTER běžné plechy řezané na délkovou linku výrobní rychlosti jsou 80 m/min a 50 m/min.

Metoda stříhání plechů nařezaných na délku: KINGREAL STEEL SLITTER dokáže navrhnout různé stříhací systémy pro linky nařezané plechy na délku, vč.létat stříhání řez na délku čáry, rotační stříháníoříznout na délku čáry, houpací stříháníoříznout na délku čáryapevné stříháníoříznout na délku čáry.

Tloušťka materiálu pro stroj na řezání plechu na délku: KINGREAL STEEL SLITTER může přizpůsobit linky nařezání plechu na délku na základě výrobních potřeb zákazníka. OCELOVÁ ŘEZAČKA KINGREALsvětloměr nařezaný na délkové čáryzvládne svitky od 0,2-3mm, KINGREAL STEEL SLITTERstřední měřidlo řezané na dlouhé čáryod 0,3-6mm a STEEL SLITTER KINGREALtěžké měřidlo řezané na délkové čáryod 6-25 mm.

Cena stroje na řezání plechů: KINGREAL STEEL SLITTER dokáže navrhnout komponenty pro různé parametry a výkon linky na řezání plechu v závislosti na ceně. Ke stroji KINGREAL STEEL SLITTER lze například přidat smyčkové nebo důlkové střihací jednotky; linka nařezaná na délku může být vybavena dvěma rovnačkami, dvěma stohovacími stoly atd.; a kompaktní a ekonomická řešení strojů na řezání plechů lze také přizpůsobit zákazníkům.

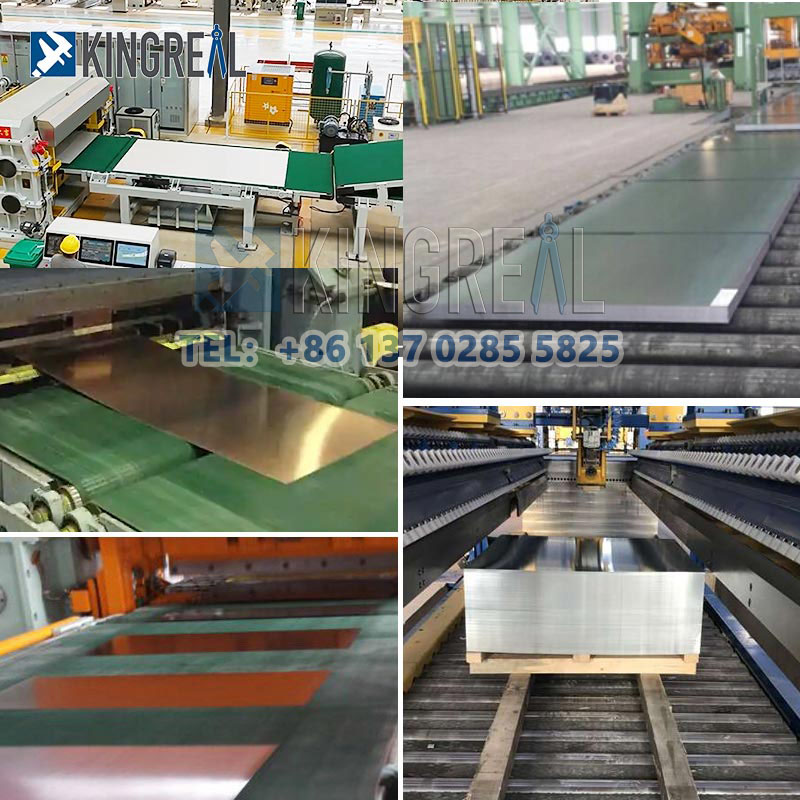

Zobrazení finálního produktu:

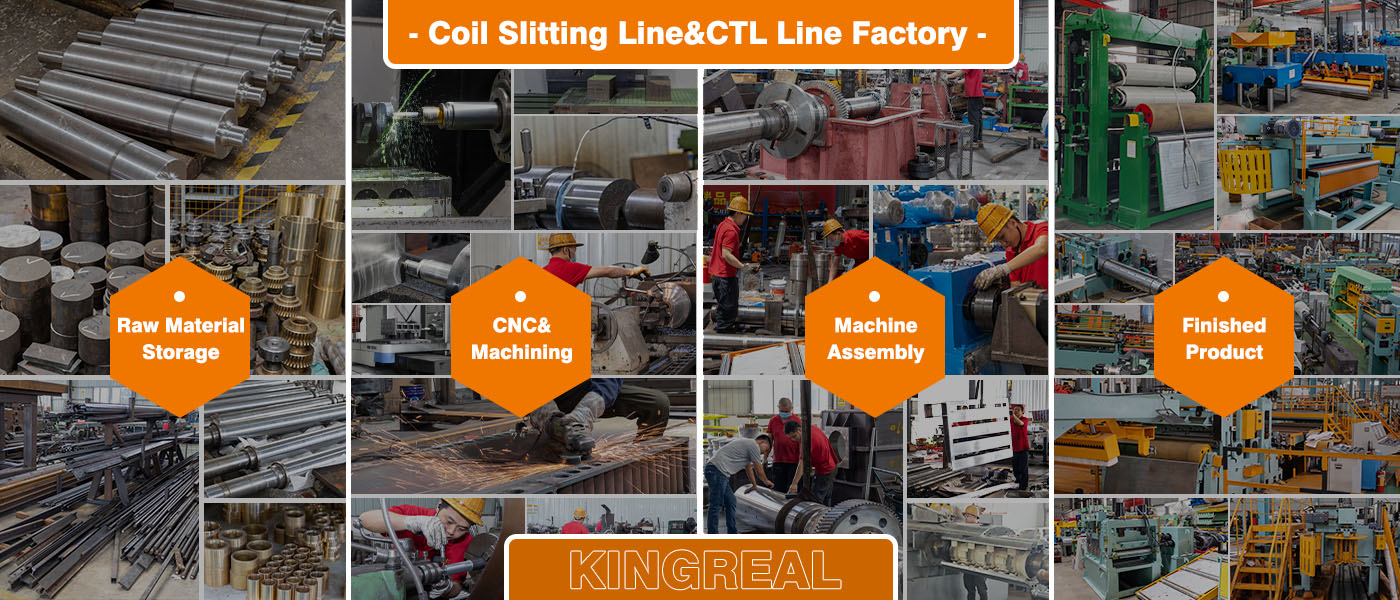

Kontrola kvality stroje nařezané na délku:

KINGREAL STEEL SLITTER zavedl přísný proces kontroly kvality, aby zajistil, že každý výrobní krok splňuje normy a požadavky. To zahrnuje nákup surovin, výrobní proces, montáž, testování atd. Aby bylo zajištěno, že každá část stroje na řezání plechu splňuje standardy kvality.

KINGREAL STEEL SLITTER plech nařezaný na délku prošel také mezinárodní certifikací CE.

Související článek o plechu řezaném na délku čáry

1, Co je stroj na řezání nerezové oceli na délku?

Stroj na řezání nerezové oceli na délku je nepostradatelným výrobním zařízením v průmyslu zpracování kovů. Používá se především k horizontálnímu řezání kovových svitků a jejich řezání na požadovanou šířku nebo délku.

2,Co je to rotační nůžkový stroj pro řezání na délku?

Rotační nůžky nařezané na délku se používají hlavně pro přesné vyrovnávání a přesné řezání kovových svitků, jako je měď, nerezová ocel, hliník a železo. Jedinečná výhoda této rotační střižné linky pro stříhání na délku spočívá v tom, že může stříhat bez zastavení stroje, čímž se vyhnete drobným vrubům způsobeným zastavením stroje pro stříhání rotačním stříháním.

3,Jak se stříhání mušek stříhá na délkovou čáru?

Muškařské stříhání nařezané na délku představuje stroj KINGREAL STEEL SLITTER. Pokud jde o vysoce přesnou a vysokorychlostní technologii řezání na délku, KINGREAL STEEL SLITTER je nejen zběhlý v tenkých plechech, rotačních nůžkách, letmých nůžkách létajících stříhacích strojích na řezání na délku, ale také v těžkých a středně náročných střizích na délku.
