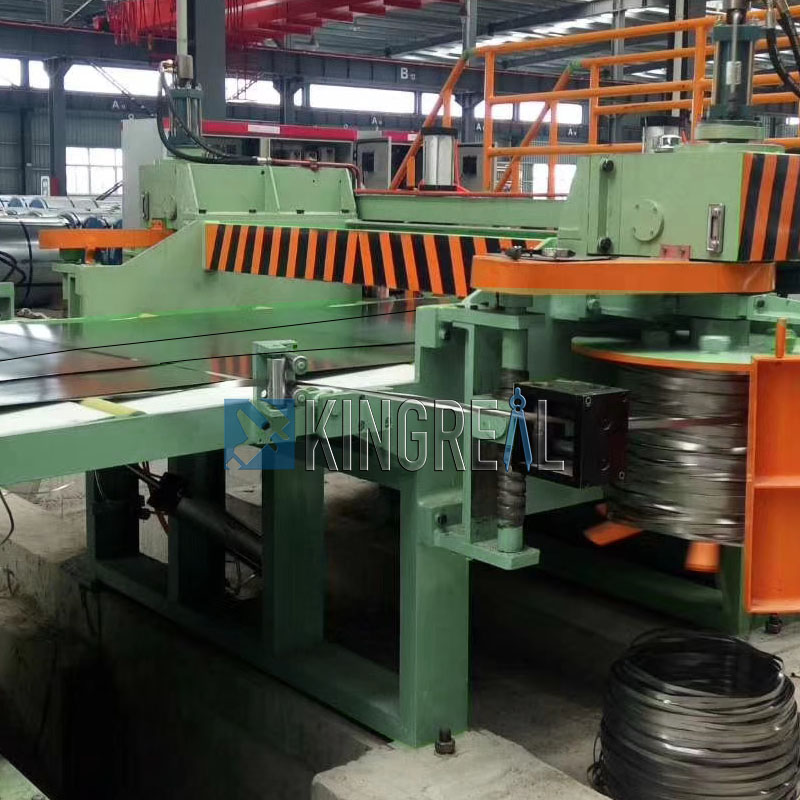

A stroj na řezání pozinkované oceliprimárně řeže kovový pás podélně a převíjí výsledné úzké pásy do svitků. Tato řezací linka z pozinkované oceli zahrnuje odvíjení, umístění materiálu, řezání a zpětný ráz. Je velmi vyhledávaný pro svou snadnou obsluhu, vysokou kvalitu řezání, vysoké využití materiálu a plynulou regulaci rychlosti řezání.
Každý detailřezací linka z pozinkované ocelije pečlivě navržený inženýry KINGREAL STEEL SLITTER. Nejen, že plní svou funkci prořezávání, ale také zajišťuje provozní bezpečnost. Možná jste si toho nevšimli, ale ochranné prvky řezacího stroje z pozinkované oceli jsou začleněny do všech aspektů jeho provozu.
Například hřídel řezací linky z pozinkované oceli je nesena vysoce přesnými ložisky vřetena obráběcích strojů, což minimalizuje axiální a radiální házení. Žací kotouč dále využívá tříbodový zajišťovací mechanismus s maticemi (nebo hydraulickou maticí pro bezpečné utažení), zajišťující jak rozměrovou přesnost, tak bezpečné zajištění. Pro usnadnění nastavení rychlosti řezání jsou použity elektronické a hydraulické ovládací prvky. To zajišťuje nejen vysokou spolehlivost a robustní odolnost řídicího systému, ale co je důležitější, disponuje funkcí autodiagnostiky, která umožňuje rychlou identifikaci příčin poruch. Kromě toho jsou řezací stroje z pozinkované oceli jasně umístěny pomocí excentrického pouzdra. I při změnách excentricity a smykové hmotnosti zůstává výška posuvu konstantní, což zajišťuje spolehlivost a bezpečnost.
Čepel je ovládacím prvkemstroj na řezání pozinkované oceli. Optimální řezný výkon do značné míry závisí na čepeli, a co je důležitější, na konfiguraci držáku čepele. Pozinkované ocelové řezací linky využívají různé konfigurace držáků čepelí, z nichž každá má své vlastní jedinečné vlastnosti a použitelný rozsah. Pozinkované ocelové držáky pro řezání obráběcích strojů se dodávají ve čtyřech typech: posuvné, excentrické, nastavitelná hřídel čepele a otočné rameno. Posuvný typ je jedním z nejstarších a nejběžnějších typů držáků řezacích linek z pozinkované oceli. U tohoto typu je spodní hřídel čepele připevněna k pohyblivému a pevnému rámu, zatímco horní hřídel čepele je uložena v levém a pravém jezdci. Tyto jezdce umožňují vertikální pohyb v rámci vodicích kolejnic pohyblivého a pevného rámu.
Excentrické držáky nástrojů jsou většinou dvojité excentrické, což znamená, že jak horní, tak spodní hřídel čepele jsou uloženy v excentrických pouzdrech. Tyto hřídele, poháněné synchronním ozubeným hřídelem přes nastavovací ozubené kolo, se otáčejí v opačných směrech pro nastavení excentricity, čímž se mění výška horního a spodního hřídele lopatek.
Držáky nástrojů s nastavitelnou délkou čepele mají jedinečnou vlastnost: levý pohyblivý rám lze nastavit tak, aby se přiblížil k nejvzdálenějšímu páru čepelí na levém konci čepele, čímž se zkrátila pracovní délka čepele a zvýšila se tuhost hřídele čepele. Tato funkce umožňuje řezacím strojům z galvanizované oceli pracovat jak se širokými a tenkými pásy, tak i s úzkými a silnými pásy, čímž poskytuje širokou škálu aplikací. Posledním typem je držák čepele s otočným ramenem. Jeho struktura je mnohem jednodušší, takže je vhodný především pro dělení tenkých pásků.
 |
 |
 |
KINGREAL STEEL SLITTER leverer hel løsning til metalskæringsmaskinese většinou používají pro zpracování plechů a jejich funkce jsou z velké části automatizované, proto je řídicí systém v zařízení obzvláště důležitý. Pozinkované ocelové dělicí linky využívají elektrohydraulický servo řídicí systém, který primárně využívá převod různých signálů k dosažení různých akcí. Existuje však mnoho dostupných metod konverze signálu.
1. Metoda vysokorychlostního ventilu pro řezání pozinkované oceli
Tato metoda využívá vysokorychlostní momentový motor k přímému nebo nepřímému pohonu uzavíracího ventilu s pevným otevíráním. Výstup digitálního signálu z počítače je zesílen a poté ovládá ventil, což umožňuje jeho ovládání mezi otevřeným a uzavřeným stavem. Zpětnovazební signál je zpracováván vzorkovačem a přenášen zpět do počítače jako digitální veličina, která řídí činnost dělicích nůžek.
Několik typů držáků čepelí pro podélnou dělicí linku z pozinkované oceli
Digitálně-analogový převodník převádí digitální signál generovaný počítačem na analogovou veličinu, která se používá k řízení proudu přiváděného na vstup servoventilu nebo proporcionálního ventilu. Zpětnovazební signál je také převeden na digitální veličinu analogově-digitálním převodníkem a poté přiveden do počítače, čímž je převod signálu dokončen.
3. Metoda krokového motoru pro podélnou dělicí linku z pozinkované oceli
Spoléhá na metodu převodu implementovanou ovladačem krokového motoru. Výstup digitálního signálu z počítače je přiváděn jako impulsy do převodníku. Úhel natočení krokového motoru je převeden na ventilový otvor přes převodové zařízení, čímž se vytvoří digitální průtokový ventil. Dále je výstupní tlak úměrný výstupnímu tlaku a tvoří digitální tlakový ventil, čímž je dosaženo požadovaného efektu.

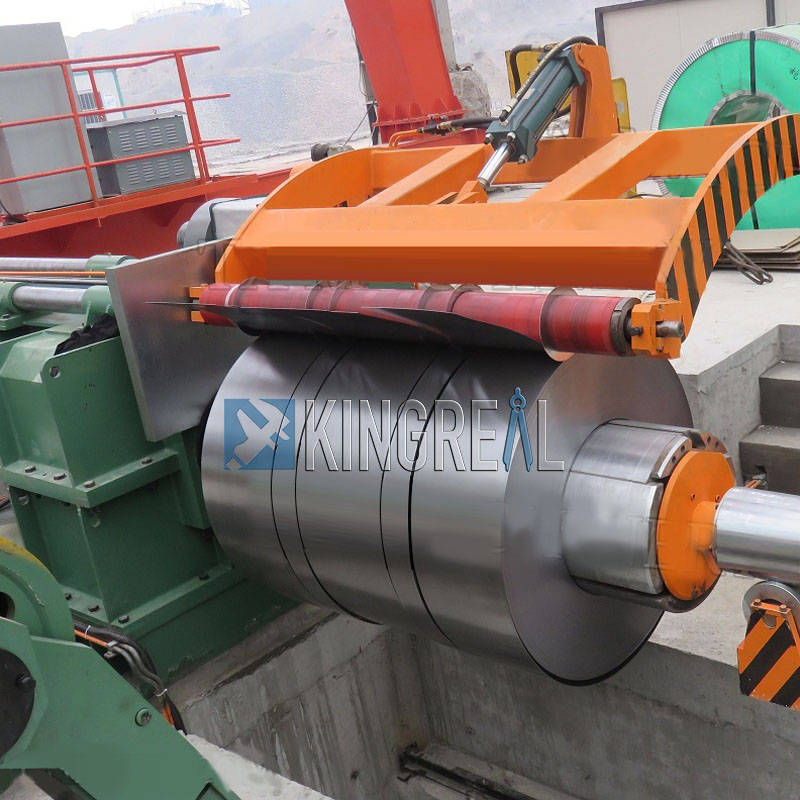

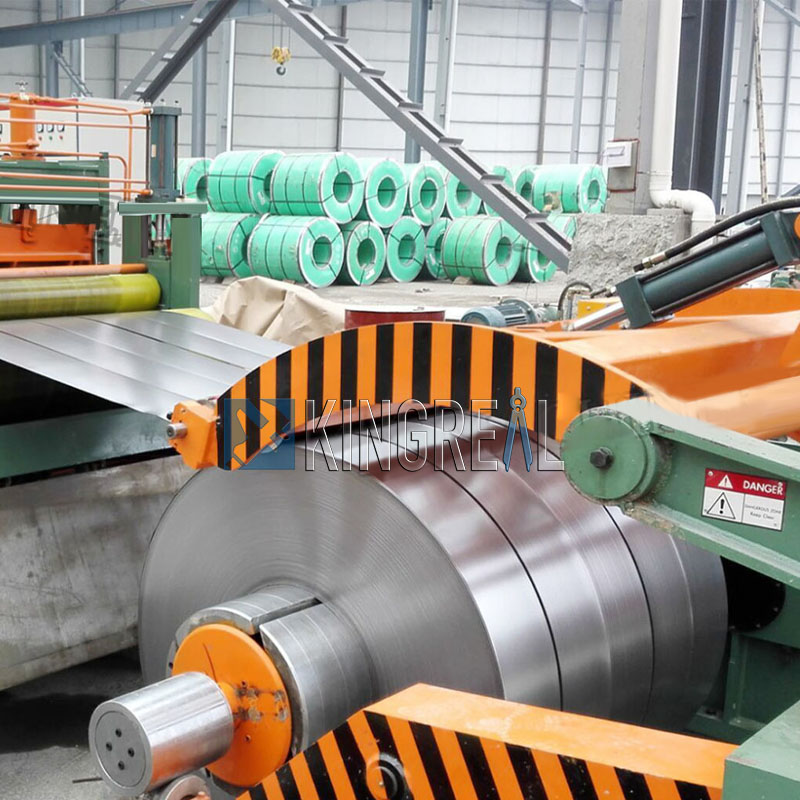

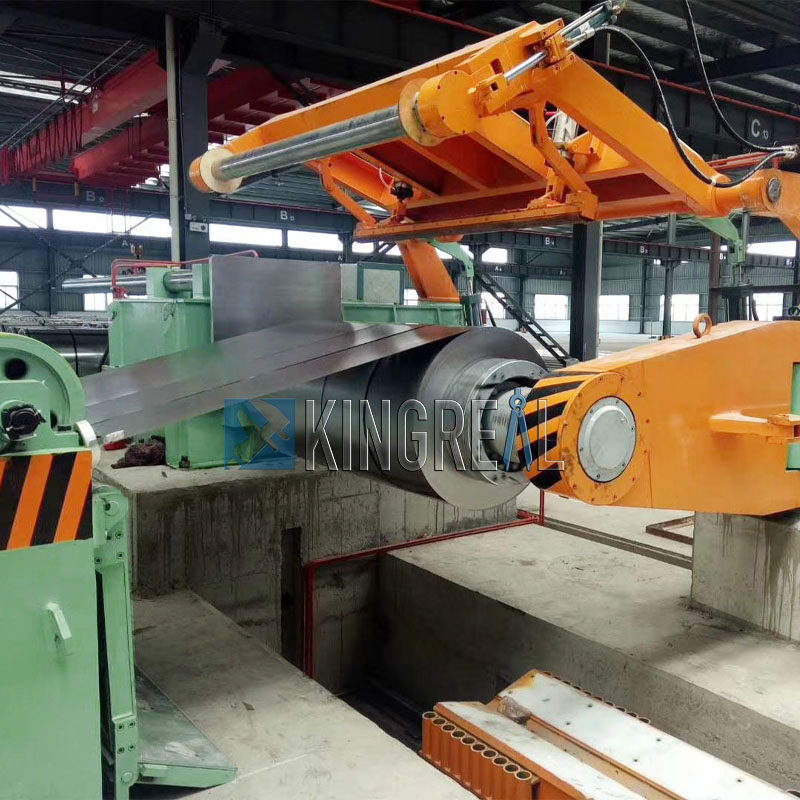

Běhemřezací linka z pozinkované oceliNapětí je rozhodujícím výkonnostním parametrem, který ovlivňuje navíjecí i odvíjecí operace. K účinnému řízení napětí u řezacích strojů z pozinkované oceli jsou nezbytnými součástmi regulátory napětí. Regulátor tahu měří rychlost, vypočítává průměr vinutí a nastavuje napětí měřením zátěžového momentu.
Protože regulátor napětí na galvanizované ocelové dělicí lince vydává standardní analogový signál nula až deset voltů odpovídající jmenovitému točivému momentu asynchronního motoru, lze tento analogový signál připojit k frekvenčnímu měniči pro výběr reference krouticího momentu. To zajišťuje konstantní napětí během provozu. Pokud je v režimu řízení napětí, ať už se jedná o stejnosměrný motor, střídavý motor nebo servomotor, musí být rychlost omezena. V opačném případě, když točivý moment generovaný motorem překoná zátěžový točivý moment a běží, bude generováno zrychlení otáčení, což způsobí, že se rychlost bude dále zvyšovat, dokud nedosáhne maximální rychlosti.
