Linka pro řezání plechů na délku se používá pro řezání plechů ze svitku na plech, rovnání plechů a po operaci řezání na délku stohování plechu na linii řezu plechu. Standardní linka na řezání kovu na délku se skládá z odvíječe, rovnacího stroje, podávacího, střižného a stohovacího zařízení.
Video o stroji na řezání kovu na délku
Popis Kovu Nařezané Na Délku Stroje
KINGREAL STEEL SLITTER kovřez na délku stroje jedesign pro stříhání kovových svitků různých tlouštěk na plechy určené šířky pro další zpracování kovů.
Linka na řezání kovu na délku obvykle zahrnuje více výrobních zařízení, aby byl zajištěn efektivní provoz výrobní linky. Kovové čáry nařezané na délku se obvykle používají ke zpracování kovových materiálů o tloušťce 0,3–12 mm nebo silnější, , s maximální tloušťkou 25 mm. Pokud požadujete opracování svitků konkrétní tloušťky, kontaktujte KINGREAL STEEL SLITTER. Inženýři KINGREAL STEEL SLITTER poskytnou po důkladné konzultaci přizpůsobené řešení stroje na řezání kovu na délku.
Linka nařezaná na kov se obvykle skládá z přesných součástí, jako je odvíječ, rovnačka, podavač, stříhací jednotka a stohovací jednotka. Kromě toho PLC systém stroje na řezání kovu na délku zobrazuje informace, jako je délka, počet řezů a rychlost. Když je dosaženo zákazníkem nastaveného počtu řezů, linka řezání kovu na délku se automaticky zastaví, což prokáže svou výjimečnou inteligenci.
KINGREAL STEEL SLITTER kromě kovových řad nařezaných na délku navrhuje také řadu kovových řad nařezaných na délku pro různé materiály a různé výrobní charakteristiky a potřeby, jako např.
1. Nerezová ocel nařezaná na délku
2. Ocel nařezaná na délku čáry
3. Ořízněte na délkovou čáru s ořezem
4. Kov nařezaný na délku linky s automatickým stohováním
5. Kombinace podélných linií a kovových řezů
Pracovní postup Kovu řezané Na Délku Stroje

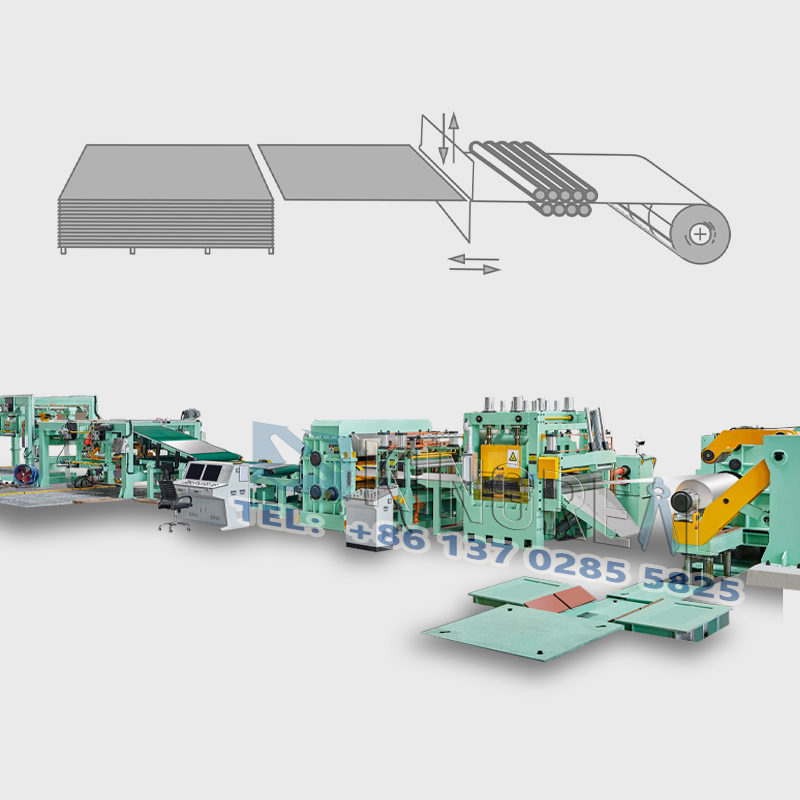

Vozík na svitky → Odvíječ → Váleček s přítlačným posuvem → Vysoce přesné vyrovnávací zařízení → Řezání s pevnou délkou → Vykládací stůl / Automatický stohovací stůl

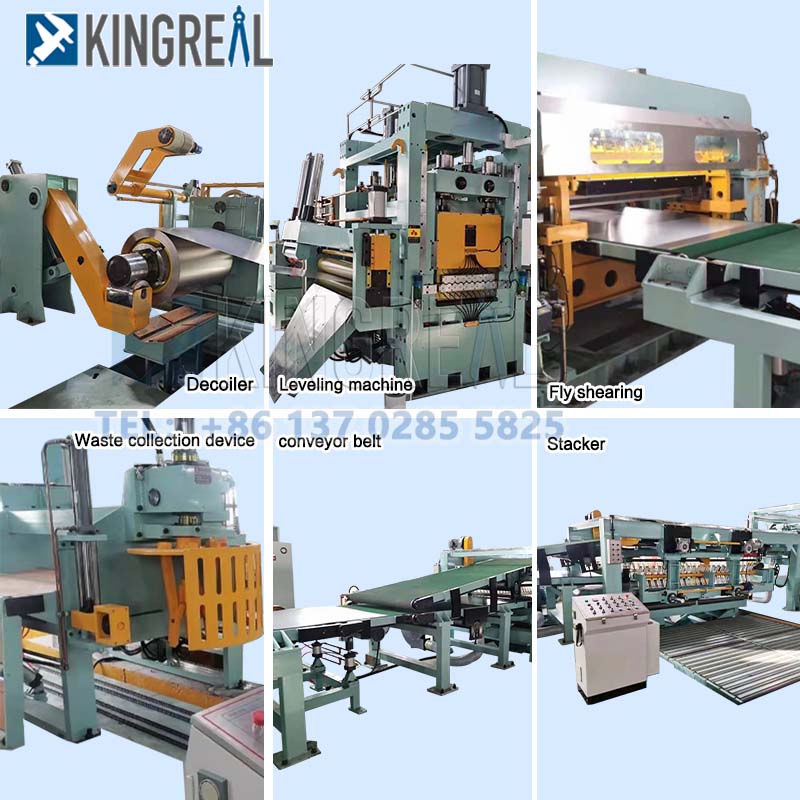

Hlavní Součásti Detail Kovu řezané Na Délku Linky

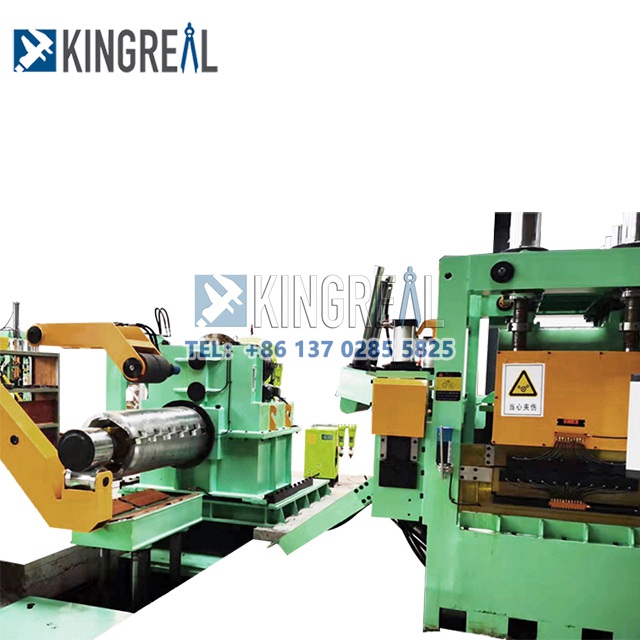

Hydraulická konzola KINGREAL STEEL SLITTER je navržena tak, aby podpírala cívku a provádí odvíjení, jejíž maximální kapacita je 15 tun.
Hydraulické válce se používají k tomu, aby byl odvíječ zatahovací a vhodný pro vnitřní průměr cívky. Je vybavena konzolovým ramenem.

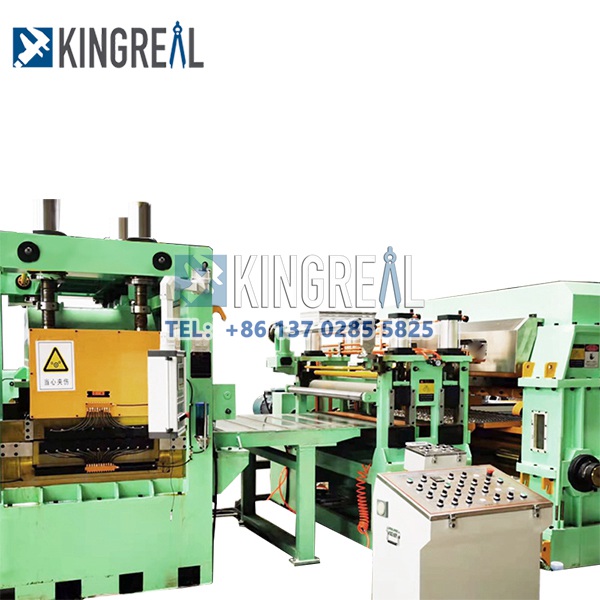

Rovnací stroj KINGREAL STEEL SLITTER je řízen servomotorem pro vysokorychlostní posuv a přesné nastavení regulace délky. Ovládání se provádí na ovládací konzole s programovatelným ovládáním.
Způsob pohonu: 15KW servomotor, přesný redukční pohon, synchronizovaný dopravní pás k podávacím válečkům

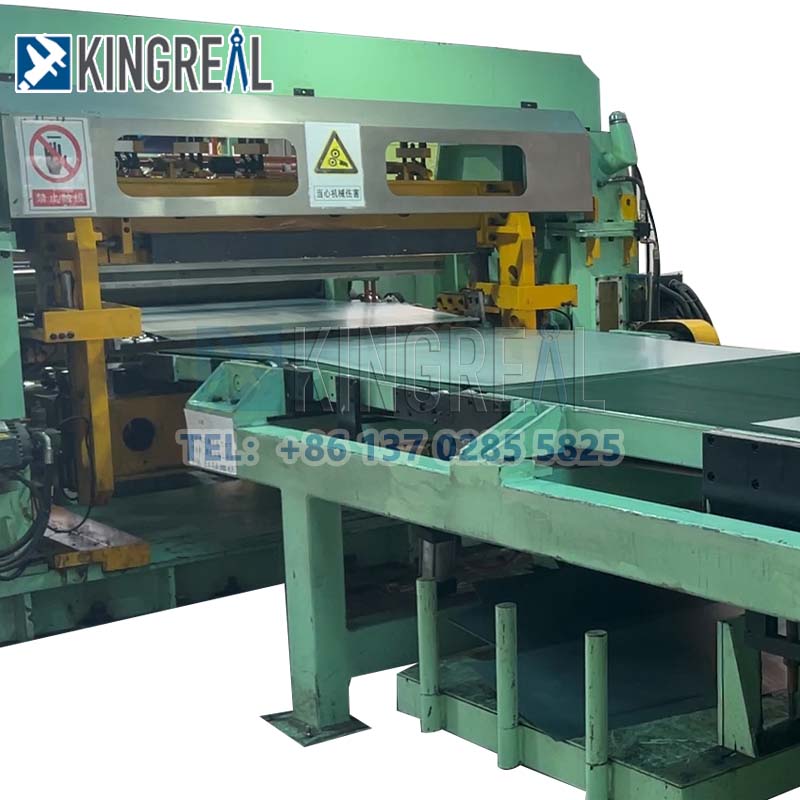

Režim stříhání včetně hydraulického stříhání nahoru a dolů s přímým signálem automatického stříhání podavače. Použití řezných materiálů pro úpravu mezery, tepelné zpracování může bezpečně stříhat 2 mm ocelový plech.
Pneumatický systém se skládá ze zdroje plynu (poskytuje poptávající), komponent pro zpracování zdroje plynu, Salennoidu, souvisejících potrubí a tlakových lahví atd.
Salennoid a další komponenty jsou vyrobeny z vysoce kvalitních produktů.
Technické parametry: Tlak zdroje vzduchu: 0,4-0,6Mpa. kapacita: 1m³/min.
Seznam vybavení stroje na řezání kovu na délku
Auto s hydraulickou cívkou
- Hydraulický odvíječ
- Hydraulické vstupní vedení
- Čtyři / šest vysoko nivelační stroj
- Prstencový most
- Boční vodicí kladka
- CNC servo podávací rovnací stroj
- Měřicí systém
- Stříhací stroj
- Dopravní stůl
- Pneumatické vykládací zařízení
- Hydraulický zvedací stůl
- Vykládání auta
- Hydraulický systém
- Pneumatický systém
- Řízení elektrického systému PLC
Specifikace Kovu řezaného Na Délku Stroje
|
Typ stroje |
Kov Řez na délku čáry |
|
Materiál cívky |
Kovová cívka (jiné lze přizpůsobit |
|
Tloušťka cívky |
0,5-10 mm |
|
Šířka cívky |
600-2000 mm |
|
Vnitřní průměr cívky |
500/610 mm |
|
Vnější průměr cívky |
≤2000 mm |
|
Rychlost řezání |
10-70 m/min |
|
Střih na délku Přesnost |
±1,5 mm |
|
Střih na rozsah délky |
500-4000 mm |
|
Rovinnost vyrovnání listu |
≤±1,5mm/m² |
Aby bylo možné zajistit linky na řezání kovu na délku, které plně splňují výrobní potřeby zákazníků KINGREAL STEEL SLITTER, KINGREAL STEEL SLITTER přizpůsobuje řešení výroby strojů na řezání kovu na délku na základě konkrétních výkresů a požadavků našich zákazníků, včetně tloušťky materiálu, materiálu, šířky, požadované rychlosti a rozsahu výroby. Níže jsou uvedeny některé vybrané možnosti výroby linky nařezané na délku:
Stroj na řezání kovu na délku s laminovacím zařízením
Pro splnění přísných požadavků zákazníků KINGREAL STEEL SLITTER na hladkost povrchu plechu může KINGREAL STEEL SLITTER vybavit linky nařezané na délku laminovacím zařízením. Před vstupem kovového svitku do stříhacího stroje se na povrch nanese vrstva filmu, která zabraňuje jeho poškrábání ostrými čepelemi během procesu stříhání.
Stroj na řezání kovu na délku s dvojitými nivelačními prvky
Aby KINGREAL STEEL SLITTER splnil přísné požadavky zákazníků KINGREAL STEEL SLITTER na rovinnost plechu a ušetřil čas při následném sekundárním zpracování, vybavuje KINGREAL STEEL SLITTER stroje na řezání kovu na délku dvojitými vyrovnávači. Kovová cívka prochází dvěma vyrovnávacími kroky, které zajišťují maximální rovinnost.

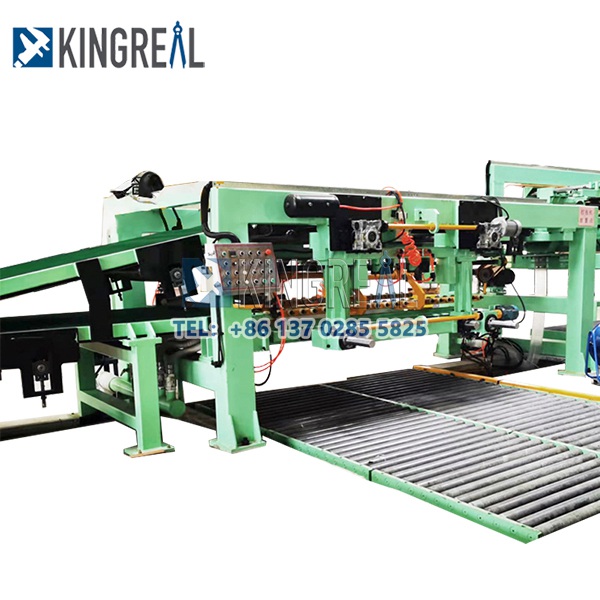

Kovová linka nařezaná na délku vybavená dvojitými stohovacími stoly
Pro zlepšení celkové efektivity v celém výrobním procesu stroje na řezání kovu na délku může KINGREAL STEEL SLITTER vybavit linku na řezání kovu na délku dvojitými stohovacími stoly. Tento systém zvyšuje rychlost stohování plechu a zároveň zajišťuje vysokou kvalitu.
Náse a pozornost kovu řezané do délky linky
1. Cívka by měla být správně nastavena, aby byla zachována rovnováha hmotnosti. Vozík cívky musí upevnit a napnout cívku do odvíječe, než ji lze resetovat.
2. Nejprve zatlačte na hlavu cívky trakčním válečkem a poté otevřete obal cívky, aby se hlava cívky neotevřela.
3.Když je stroj v chodu, obsluha nesmí stát na cívce.
