Popis výrobku

Zobrazení videa:

Řez na délku Line - létající nůžky vysokorychlostní výroba

KINGREAL STEEL SLITTER je specializovaným výrobcem a výrobcem v oblasti příčných linek a zavazuje se přinášet svým zákazníkům optimální řešení.

V závislosti na požadované kapacitě řezání kovů zákazníkem, rozsahu zpracovávaných surovin a výrobních potřebách závodu.

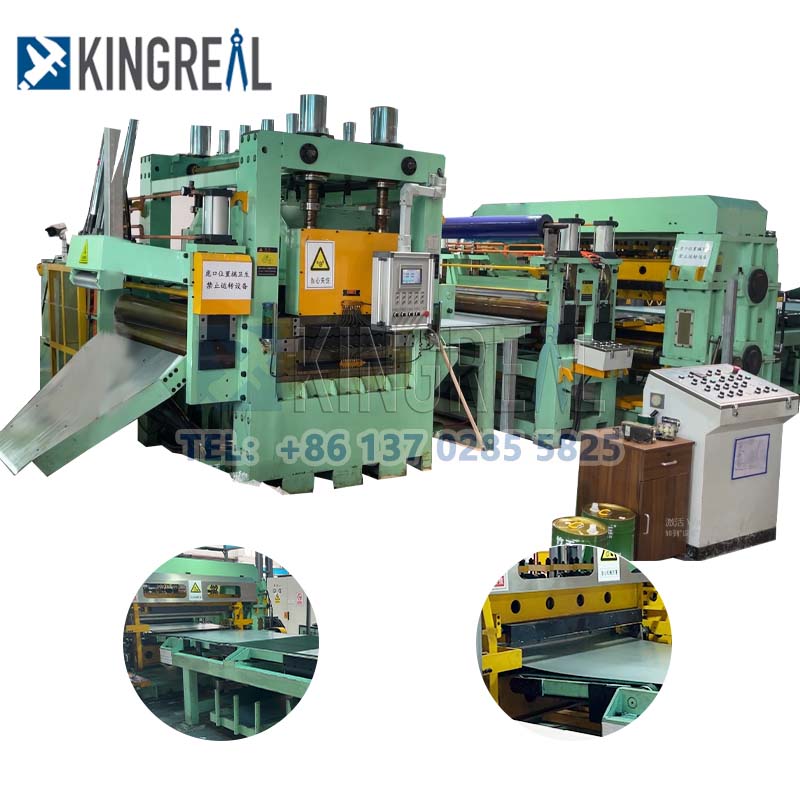

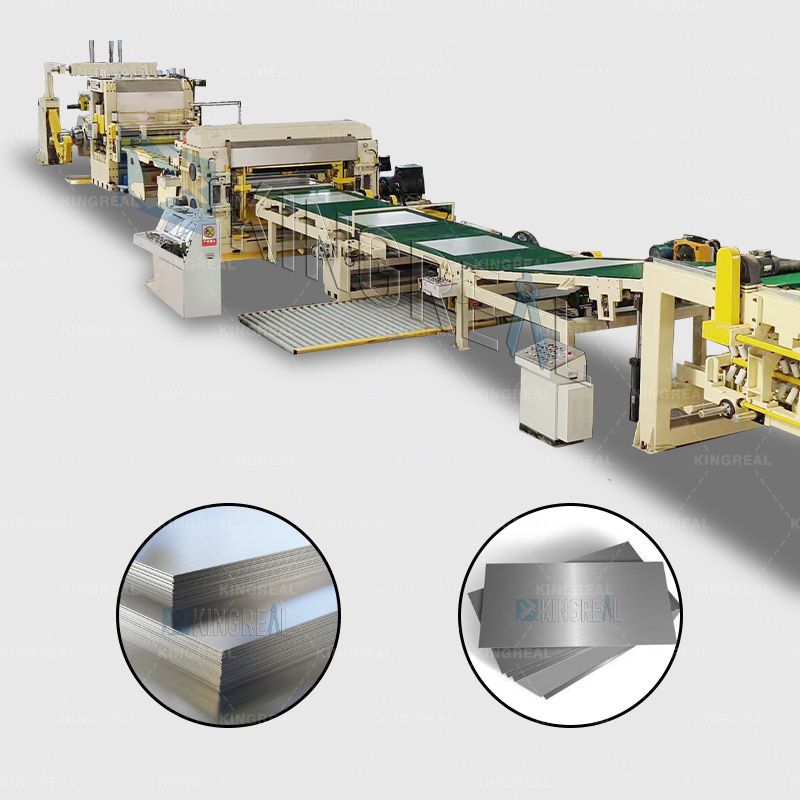

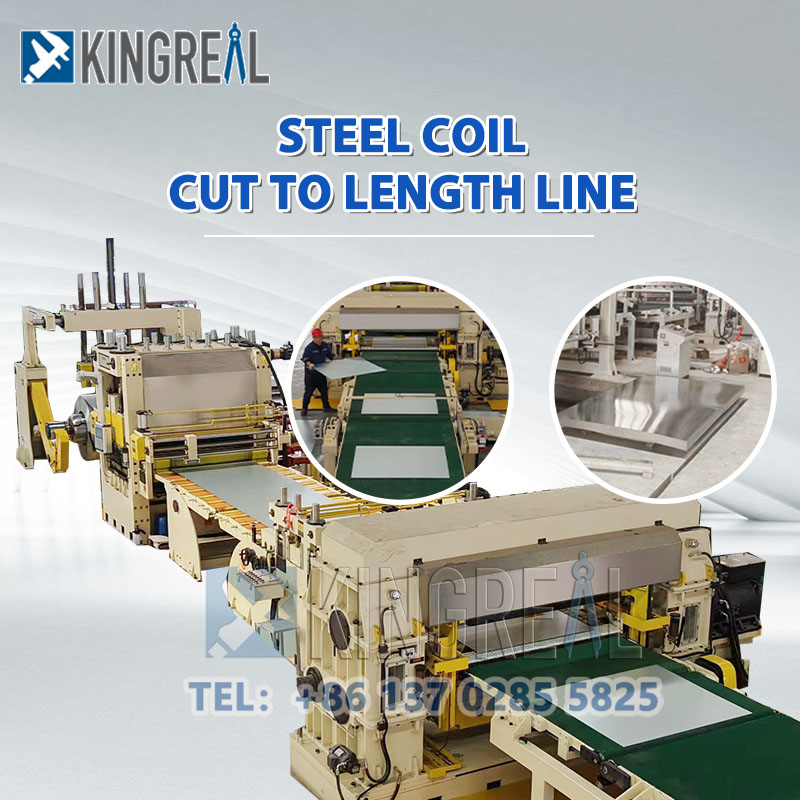

Cut To Length Machine s létajícími nůžkami je průmyslový stroj pro stříhání souvislých kovových pásů na desky nebo plechy specifických délek. Design KINGREAL v Fly Shearing

realizuje kontinuální automatické a přesné řezání kovových pásů bez zastavení při vysokorychlostním pohybu, jehož rychlost může dosáhnout až 80M/min. Používá se hlavně v oceli,

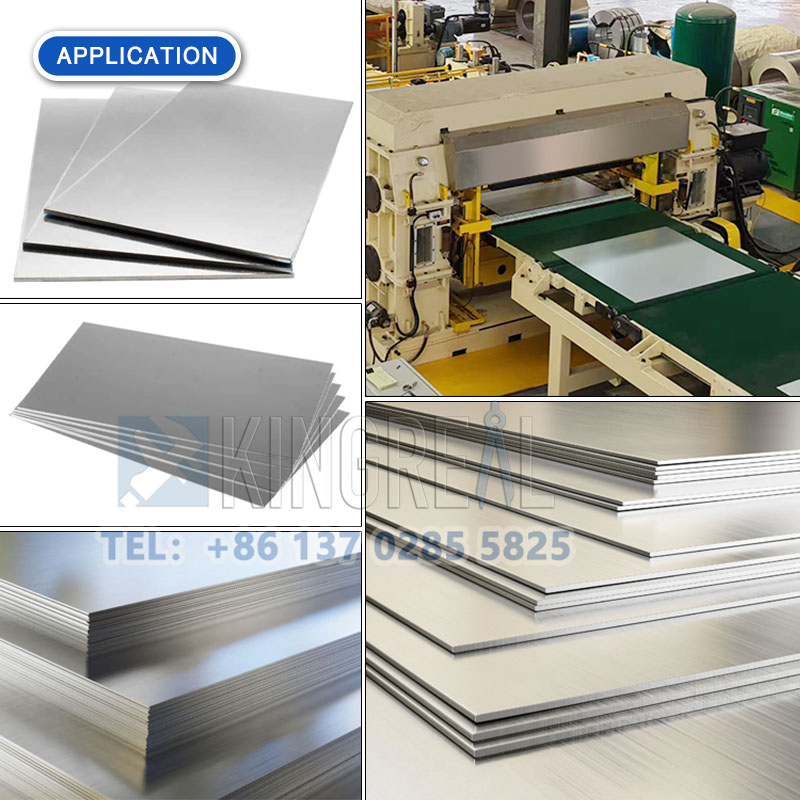

hliník, měď a další průmysl zpracování kovů a je široce používán v automobilovém průmyslu, domácích spotřebičích, stavebnictví a dalších oborech.

cut to length machine

Když je výrobní linka v provozu, odvíječ je ve stavu podávání. Poté, co listový materiál vstoupí do 6 vrstev 21 válců vysoce přesného nivelačního stroje pro vyrovnání, vstoupí do NC měřiče délky elektrickým okem ovládaným smyčkovačem a bočním mechanismem. NC Měřič délky nastaví velikost a poté přivede materiál do dalšího kroku Rotate Cutting Machine; když NC podávání dosáhne nastavené velikosti. Střihací stroj odřízne listový materiál a nařezaný listový materiál je úhledně naskládán dopravním zařízením do stroje na stohování výrobků a zvedací plošina stohovacího ocelového plechu se může automaticky snižovat se zvyšováním výšky ocelových plechů; Po dosažení nastavené hodnoty desek se výrobní linka automaticky zastaví. V této době dojde k ručnímu ovládání zvedací plošiny, vyjetí vynášecího vozíku a zároveň najetí dalšího vykládacího vozíku, který nastoupí do dalšího pracovního cyklu.

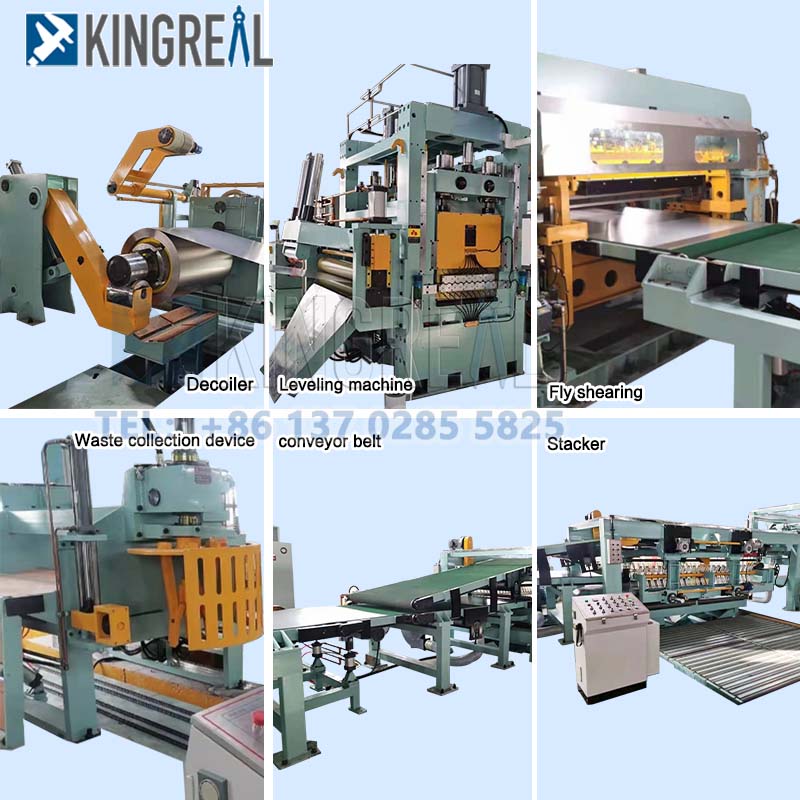

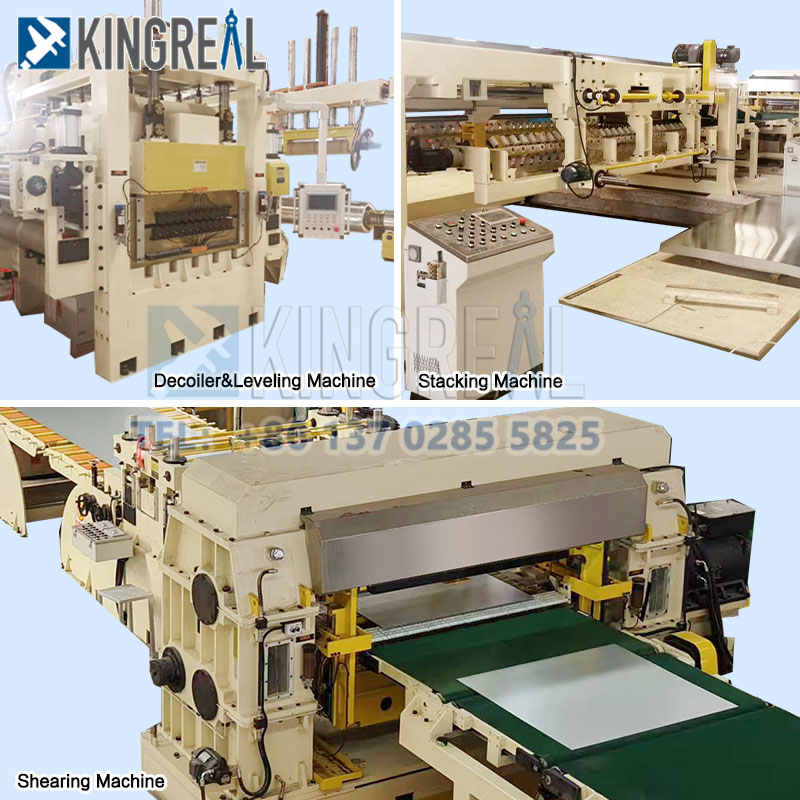

Komponenta produktové řady CTL

Tabulka surovin	1 jednotka
Vozík na krmení	1 jednotka
Přední pomocná podpora	1 jednotka
Odvíječ + odvíjecí zařízení	1 set
Šestivrstvé válce Rovnačka + Samočistící systém pracovních válců	1 jednotka
Stroj na laminaci fólie na horní straně	1 jednotka
Krátká smyčka	1 jednotka
Boční vodicí zařízení	1 jednotka
Pinch NC Měřič délky	1 jednotka
Stroj na stříhání mouchy	1 jednotka
Dopravní stroj	1 jednotka
Stohovací stroj	1 jednotka

Technická specifikace stroje na řezání na délku

Surovina	CRC STEEL
Tloušťka	0,4-3,0 mm
Šířka	≤ 1500 mm
Hmotnost cívky	≤ 20T
Délka	500-6000 mm
Tolerance délky	L=2m≤±0,3mm（2,0mm）
Diagonální tolerance	L=2m≤±0,5mm（2,0mm）
Rychlost	0~80 m/min (Plynulá regulace rychlosti)
Prudká rychlost	0~15 m/min
Řízení	Řízení frekvenčního měniče AC

Funkce o stroji na řezání na délku s létajícími nůžkami

Vysoká účinnost je jednou z nejvýraznějších vlastností této řady CTL. Prostřednictvím konstrukce a aplikace létajícího nůžkového zařízení realizuje nepřetržité řezání při vysokorychlostním pohybu pásu, přičemž má zařízení pro měření délky, létající nůžkové zařízení zajišťuje přesnost řezání.
KINGREAL Cut To Length Machine využívá chromované válečky, pogumované válečky, pneumatické agregáty a další komponenty pro ochranu povrchu oceli.
Vysoce přesný vyrovnávací efekt. Výrobní linku CTL je možné vybavit 21 sadami válců pro vysoce přesnou nivelaci nebo dvojitým nivelačním zařízením pro odvíjení a nivelaci kovových svitků, které mohou zákazníkům přinést více plochých a vysoce kvalitních plechů.
Loop Bridge lze vybrat nebo se mu vyhnout zcela podle výrobních potřeb zákazníka a skutečného plošného využití závodu, což může učinit stroj na řezání na délku kompaktnější, ušetřit prostor na podlaze a snížit sekundární zpracování závodu. Je to dobrá volba pro mnoho malých výrobců.
Zajištění ořezávacího zařízení je klíčovou doplňkovou funkcí pro ořezávání okrajů kovových pásů před jejich řezáním. Ořezávací zařízení odstraňuje otřepy, nerovnosti nebo přebytečný materiál z okrajů kovového pásu a zajišťuje, že okraje hotového plechu jsou hladké a čisté. Lze zpracovávat širokou škálu šířek a tlouštěk pásu, což zvyšuje všestrannost a přizpůsobivost stroje.

Funkce o zařízení pro stříhání mouchy v řadě CTL

Systém řízení synchronizace:

ApokročiléK zajištění t.j. se používá servořízení nebo synchronizační řídicí systémnástroj létající nůžky je synchronizován s rychlostí pohybu kovového pásu.

Řídicí systém je schopen monitorovat a upravovat rychlost nástroje v reálném čase tak, aby vyhovovala různým délkám řezu arychlosti pásu.

Vysoce pevný materiál nástroje:

Nože jsou obvykle vyrobeny z vysoce pevné legované oceli nebo materiálů z karbidu wolframu s vysokou tvrdostí a odolností proti opotřebení, aby byla zajištěna dlouhá životnost řezu a stálá kvalita řezu.

Tvar a úhlová konstrukce nožů jsou také optimalizovány pro snížení řezného odporu a zlepšení výsledků řezání.

Konstrukce dynamické rovnováhy:

Nože a držáky nástrojů létacího nůžkového zařízení jsou dynamicky vyvážené, aby zajistily hladký provoz při vysokorychlostním pohybu, snížily vibrace a zlepšily přesnost řezání a životnost zařízení.

Přesný vodicí mechanismus:

Vybaveno vysoce přesným vodicím mechanismem, který zajišťuje, že létající nůžky během procesu řezání vždy udrží správnou dráhu řezání a polohu, čímž se zlepší přesnost řezání.
