Stroj na řezání na délku je jedním z běžných zařízení na zpracování svitků, což je speciální stroj na řezání na délku určený ke zpracování ocelových plechů na velikost požadovanou zákazníky jejich zploštěním a následným řezáním na délku. Suroviny z obdélníkových ocelových plechů zpracované strojem Cut To Length Machine se běžně používají v ocelářském, hliníkovém, strojírenském, automobilovém, stavebním a dalších průmyslových odvětvích.
Video o řezu na délku čáry
Linková výroba nařezaných na délku -- OCELOVÁ ŘEZAČKA KINGREAL
Jako vedoucíCut To Length Line Machinevýrobce v Číně,OCELOVÁ ŘEZAČKA KINGREALje odhodlána dodávat řešení na míru, která splňují přesné výrobní požadavky. S přes20 let zkušeností, specializujeme se na navrhování a výrobu vysoce přesných strojů na řezání cívek, které podporují efektivní a přesné zpracování kovů.
Naše oddanost inovacím a kvalitě nám vynesla silnou reputaci v průmyslu zařízení na zpracování kovů.KINGREAL STEEL SLITER Stroje na řezání na délkujsou vysoce ceněny pro svou přesnost, spolehlivost a stabilní výkon. Jsme hrdí na to, že jsme úspěšně vyvezli naše zařízení do více než 10 zemí, včetně Saúdské Arábie, Ruska, Spojených států, Brazílie a Indonésie, a pomáháme tak klientům po celém světě dosahovat vynikajících výrobních výsledků.
Ve společnosti KINGREAL STEEL SLITTER je „Poskytování nejlepších řešení pro naše zákazníky“ více než jen motto; je hnací silou všeho, co děláme. Snažíme se být více než jen výrobcem – naším cílem je být vaším dlouhodobým partnerem, podporovat vaše podnikání při udržování efektivní a spolehlivé výroby a zároveň získat konkurenční výhodu na místních a globálních trzích.
Kontaktujte nás ještě dnes a zjistěte, jak může KINGREAL STEEL SLITTER poskytnout perfektní řešení pro vaše obchodní potřeby!
Cut To Length Line Machine
Stroj na řezání na délkuje specializovaný řezací systém určený ke zpracování kovových svitků různých materiálů a tlouštěk. Narovnává a příčně řeže svitky na požadované rozměry pro zákazníka a nabízí vysokou přesnost. Tento stroj je také vybaven automatickým procesem stohování a ořezávání hran, čímž se zvyšuje úroveň automatizace stroje na řezání svitků a přesnost hotového produktu.
Řada Cut To Length se skládá z klíčových komponent, jako jsou napřodvíječ, nivelační, NC (numerické ovládání) řízení délky, létající nůžky a stohovací jednotky. K zajištění hladkého a efektivního provozu jsou integrována další zařízení, včetně manipulace s materiálem, vyrovnávacích, naváděcích, dopravních a vykládacích mechanismů.
Společné parametry pro stroje na řezání na délku
Materiál cívky:Ocel / Nerezová ocel / Uhlíková ocel / Pozinkovaná ocel / Silikonová ocel / Hliník / Slitiny mědi
Vlastnosti materiálu ovlivňují výběr součástí ve stroji Cut To Length Line Machine.
Tloušťka cívky: 0,3 - 20 mm
Čím je materiál tlustší, tím vyšší je řezná síla, kterou stroj vyžaduje. Systémy letmých nůžek a vyrovnávacích systémů se obvykle nastavují na základě tloušťky materiálu.
Šířka cívky:500 - 2000 mm
Šířka materiálu určuje šířkové provedení odvíjecích a nivelačních jednotek, které pojme širokou škálu šířek listů.
Hmotnost cívky:Až 35 tun
Hmotnost svitku určuje nosnost odvíječe ve stroji na řezání svitků.
Pracovní rychlost: 20 - 80 m/min
Řezná rychlost se liší v závislosti na tloušťce a tvrdosti materiálu. Rychlost je nastavitelná, aby vyhovovala různým požadavkům na efektivitu výroby.
Přesnost vyrovnání: ±0,1mm - ±0,5mm
Nivelační jednotka eliminuje vlny a ohyby materiálu a zajišťuje rovinnost, která má přímý dopad na kvalitu finálního produktu.
Přesnost řezání: ±0,1mm - ±0,2mm
Systém létajících nůžek poskytuje vysokorychlostní, přesné stříhání, zajišťující přesnost v délkách střihu, splňující průmyslové standardy vysoké přesnosti.
Celková potřeba energie:80kW - 300kW
Celkový výkon závisí na konfiguraci stroje a požadavcích na zpracování, což zajišťuje stabilní provoz všech komponent.
Pracovní Proces řezu Na Délku Stroje

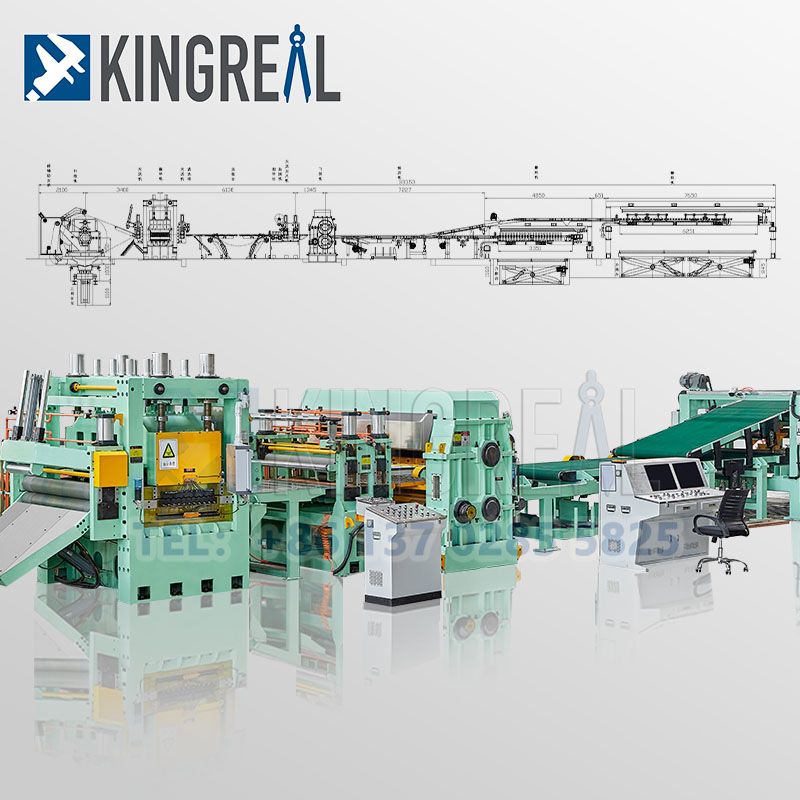

Vozík pro nakládání svitku -- Odvíječ k podávání svitku -- 2-válcový šprtací podavač pro podávání svitků dopředu -- 6vrstvý nivelační stroj pro přesné vyrovnávání -- Vysoce přesný stroj na řezání na délku -- Pásový dopravník pro dopravu listů -- Auto stoh

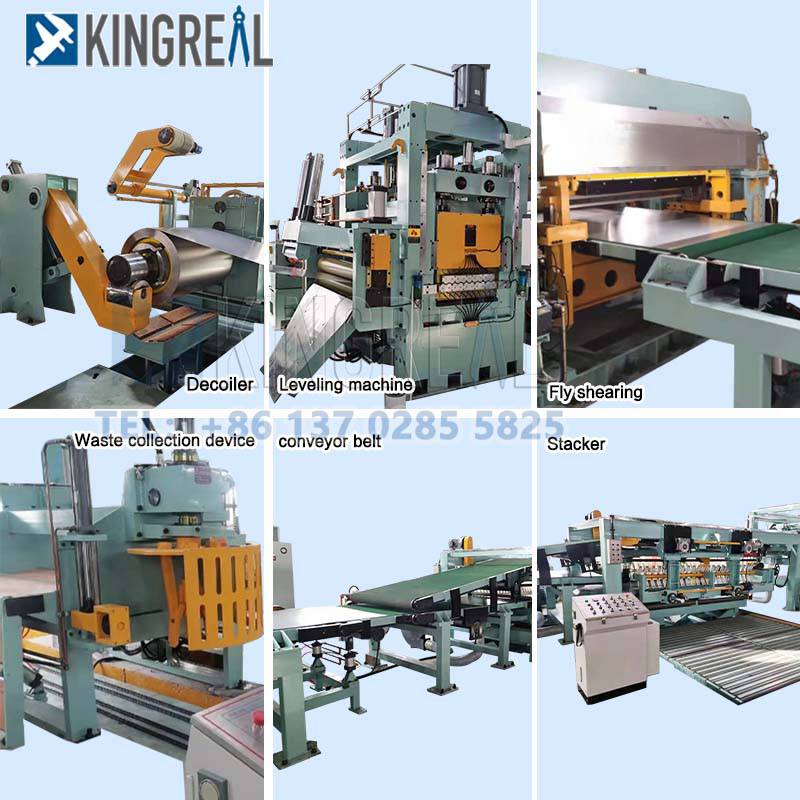

Cut To Length Line Component
Hydraulický odvíječ je vybaven dvoupodpěrným, dvoukuželovým horním přítlačným mechanismem pro bezpečné upnutí ocelové cívky. Pohyb základny stroje na obou koncích je poháněn hydraulickým válcem, který zajišťuje současnou funkci pohonu a centrování. Hlavní hřídele na obou koncích odvíječe jsou vybaveny systémem pneumatické kotoučové brzdy pro zvýšenou bezpečnost a přesnost během provozu.
Feeding & Pre-Leveling Machine využívá dvouválcový upínací a podávací systém kombinovaný s pětiválcovým vyrovnávacím mechanismem. Motor pohání horní a spodní válec přes redukční a rozvodnou skříň, spojenou přes univerzální spojovací hřídel. Hydraulický válec je zodpovědný za nastavení a stlačení horního válce pro podávání, zatímco elektrická energie ovládá horní válec pro nastavení vyrovnání.
Pro zajištění synchronizovaného provozu s nivelační jednotkou je řídicí systém motoru napájen stejnosměrným řídicím systémem řady 590C. Univerzální spojovací hřídel je navržen s použitím mlýnského průmyslového univerzálního hřídele pro zvýšenou odolnost a hladký provoz.
Mechanismus bočního vedení je základní součástí stroje Cut To Length Line, určený k vedení ocelových pásů předtím, než projdou NC délkovým měřičem. Tento systém se skládá hlavně ze čtyř přechodových válečků, robustního rámu, šesti vodicích vertikálních válečků a synchronizačních zařízení. Stůl má válečkovou konstrukci bez napájení.
Vertikální skupina válečků je poháněna převodovým motorem, který posouvá válečky do středu. Systém také obsahuje pravítko pro zobrazení otvoru skupiny vodicích vertikálních válců, což zajišťuje přesné vyrovnání ocelových pásů během procesu.
Tento stroj na řezání na délku obsahuje vysoce výkonný řezací systém určený k řezání ocelových plechů na přesné délky, měřené NC měřícím strojem délky. Proces řezání je poháněn servomotorem, který zajišťuje vysokou rychlost řezání. Při stříhání plechů různé tloušťky lze mezeru mezi ostřími nůžek rychle upravit pomocí servomotoru, který je ovládán prostřednictvím intuitivního rozhraní člověk-stroj.
Systém se vyznačuje čtyřstrannými nůžkami s výměnnými čepelemi, které lze používat střídavě pro maximální hospodárnost. Proces řezání probíhá zdola nahoru, což zajišťuje, že otřepy směřují nahoru, což účinně zabraňuje poškození dopravního pásu a zlepšuje celkovou manipulaci s materiálem.
Stroj na stohování produktů je základní součástí stroje na řezání na délku, který je určen ke shromažďování hotových archových produktů přenášených dopravníkem. Tento stroj zajišťuje automatické a úhledné stohování archů. Mechanismy tlaku vzduchu a oleje spolupracují, aby zajistily, že proces stohování je organizovaný a přesný.
Během sestupu je list podepřen podavačem, aby se zpomalila rychlost klesání, čímž se účinně chrání povrch listu před poškozením. Fotoelektrický spínač ovládá klesání stohovací zvedací plošiny a udržuje vhodnou vzdálenost mezi pracovní deskou a pracovní úrovní, aby bylo zajištěno hladké a přesné stohování.
Běžný typ řezu na délku čáry
“Čára řezu na délku (CTL)je klíčovou součástí zařízení na zpracování kovů a v posledních letech zaznamenal široké uplatnění v různých průmyslových odvětvích. S neustálým pokrokem ve výrobě a automatizaci se aplikace Cut To Length Lines rozšířila mimo tradiční odvětví, jako je stavebnictví a strojírenství, nyní zahrnuje automobilovou výrobu, domácí spotřebiče, obnovitelné zdroje energie, letecký průmysl a další. Tato odvětví stále více vyžadují vyšší standardy pro materiálové specifikace, přesnost zpracování a efektivitu výroby.
Vzhledem k tomu, že tyto požadavky rostou, stal se výběr správné linky na řezání na délku klíčovým faktorem pro továrny, které usilují o udržitelný růst napříč mnoha odvětvími.KINGREAL OCELOVÁ SLITTER Řezaná na délkuse vyvíjí směrem k personalizovanému přizpůsobení a flexibilním výrobním řešením, aby vyhovovaly těmto průmyslovým potřebám.“
„Svitky různých tlouštěk obvykle vyžadují, aby byla linka Cut To Length vybavena noži, létajícími nůžkami a vyrovnávacími zařízeními různých specifikací. U silnějších svitků může být pro zajištění hladkého průběhu výrobního procesu vyžadováno stříhací zařízení s vyšším výkonem a výkonnější nivelační schopnosti.
-Heavy Gauge Cut To Length Line
Heavy Gauge Cut-to-Length Shearing Line je stříhací zařízení pro řezání na délku speciálně používané pro zpracování silnějších kovových svitků (obvykle v rozmezí tloušťky 6 mm až 20 mm). Ve srovnání s konvenčními stříhacími linkami na délku mají stříhací linky na stříhání tlustého plechu vyšší střižnou sílu, silnější konfiguraci zařízení a sofistikovanější řídicí systém, speciálně navržený tak, aby vyhovoval potřebám stříhání silnějších materiálů.
-Cívka se středním zatížením odříznutá na délku čáry
Cívka se středním zatížením odříznutá na délku čáry se speciálně používá pro stříhání kovových svitků o tloušťce mezi 3 mm a 6 mm. Tento typ stříhací linky se obvykle používá ke zpracování středně silných ocelových plechů, hliníkových plechů, nerezové oceli a dalších materiálů a je vhodný pro různá průmyslová odvětví s vysokými požadavky na velikost a kvalitu povrchu. Středně velká linka pro stříhání na délku má dobrou rovnováhu v přesnosti stříhání, rychlosti a konfiguraci zařízení a může vyhovět potřebám obecných výrobních prostředí.
-Lehkoměrná cívka řezaná na délku stroje
Light Gauge Coil Cut To Length Stroj určený pro zpracování tenkých kovových materiálů. Dokáže přesně řezat kovové svitky o tloušťce mezi 0,3 mm a 3 mm na rozměry požadované zákazníky rovnáním, řezáním a stříháním. Lehká stříhací linka se obvykle používá pro zpracování tenčích ocelových plechů, nerezových plechů, hliníkových plechů a dalších materiálů a je vhodná pro výrobní prostředí s vysokými požadavky na přesnost a kvalitu povrchu.
Kompaktní stříhací linka pro stříhání na délku je malé, efektivní a nenáročné zařízení pro stříhání na délku. Ve srovnání s tradiční stříhací linkou pro stříhání na délku má kompaktní stříhací linka pro stříhání na délku kompaktnější design a obvykle má integrované uspořádání, které kombinuje více výrobních spojení (jako je odvíjení, vyrovnávání, řezání, stříhání, stohování, atd.) do kompaktní jednotky, což snižuje nároky na zařízení při zachování vysoké efektivity výroby a přesnosti zpracování.
-Stroj na řezání na délku s dvojitým stohovačem
Jednou z předností naší řady nařezaných na délku je její dvojité stohování, které umožňuje současnou manipulaci se dvěma kusy materiálu. Tato inovace výrazně zvyšuje rychlost výroby a zvyšuje celkovou produktivitu. Máte-li zájem dozvědět se více o tomto efektivním řešení, neváhejte nás kontaktovat ještě dnes!
-Různé typy stříhání řezané na délku stroje
„Lyny pro stříhání na délku mají různé typy stříhání, aby se přizpůsobily rozdílům v tloušťce materiálu, vlastnostech, výrobních potřebách a průmyslových aplikacích. Tyto různé metody stříhání umožňují přesnější řezy, zvyšují efektivitu výroby a minimalizují plýtvání materiálem.
Výhoda KINGREAL STEEL SLITTER řezacího stroje na délku
Naše linka pro řezání na délku je pečlivě navržena a vysoce automatizovaná, aby vyhovovala specifickým potřebám řezání různých plechů na délku. Tím, že zajišťujeme, aby každé zařízení poskytovalo účinný a stabilní řezný výkon, zaměřujeme se na zvýšení efektivity výroby a zároveň snižujeme plýtvání materiálem. Technický tým KINGREAL STEEL SLITTER navíc nabízí přizpůsobená výrobní řešení, která uspokojí individuální požadavky zákazníků a optimalizují proces řezání pro různá průmyslová odvětví.
Linka nařezaná na délku využívá sofistikovaný automatizovaný řídicí systém, včetně PLC (Programmable Logic Controller), servomotorů a vysoce přesných enkodérů. Tato špičková technologie zaručuje přesné řezání plechů na požadovanou délku, což výrazně zvyšuje celkovou efektivitu výroby a zajišťuje přesnost u různých typů materiálů.
Náš stroj na řezání na délku, vybavený dvouválcovým nebo víceválcovým vyrovnávacím zařízením, účinně odstraňuje vlny a ohyby z plechů. To zajišťuje, že každý list je vysoce plochý a jednotný a splňuje přísné normy kvality požadované našimi zákazníky. Náš nivelační mechanismus je ideální pro výrobu vysoce kvalitních hotových výrobků, což přispívá k celkově vynikajícímu výkonu linky na řezání svitků.
Náš stroj na řezání na délku nabízí přesnost řezání v rozmezí ±0,1 mm, což je ideální pro zpracování široké škály materiálů, jako je ocel válcovaná za studena, nerezová ocel a slitiny hliníku. Řezné nože jsou vyrobeny z vysoce pevné legované oceli, díky čemuž jsou odolné proti opotřebení a trvanlivé. To zajišťuje vysoký výkon, dlouhodobou spolehlivost a minimální údržbu.
Návrh a výrobní proces naší linky nařezané na délku upřednostňuje povrchovou ochranu, aby byla zachována integrita plechů. Prvky jako chromované válečky, polyuretanové válečky, stojany na příjem materiálu a dmychadla hrají zásadní roli při ochraně povrchu desky. Tyto ochranné komponenty zabraňují poškrábání a poškození během procesu řezání a manipulace a zajišťují vysoce kvalitní povrchovou úpravu.
Jak získat přizpůsobená řešení linek nařezání na délku?
Pošlete nám své požadavky na výrobu a my se ihned pustíme do přizpůsobení!
1. Materiál cívky
2. Šířka cívky
3. Tloušťka cívky
4. Hmotnost cívky
5. Délka řezu
