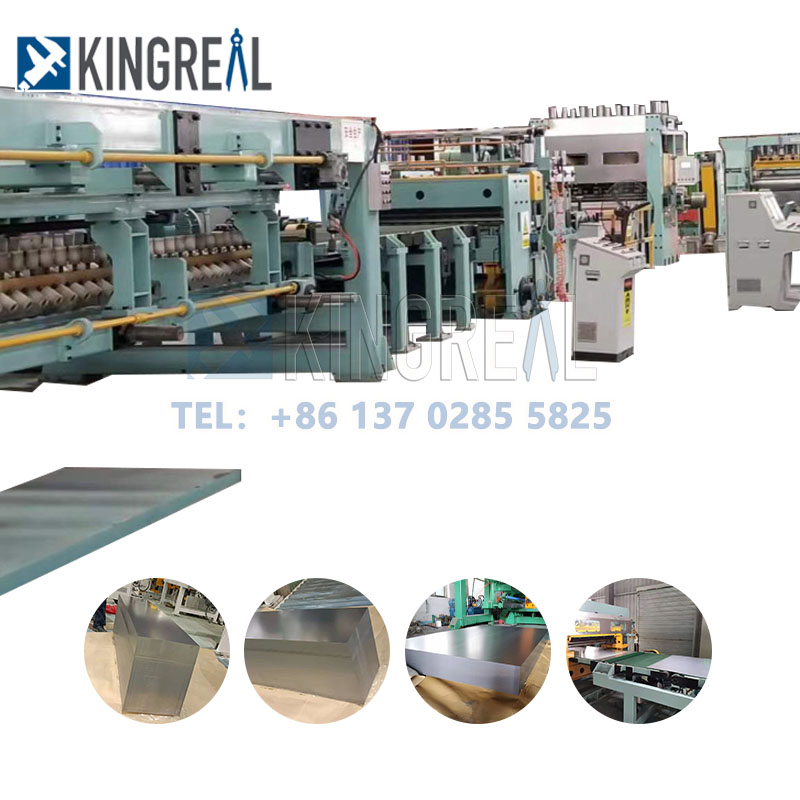

Stroj CR Coil Cut To Length Line, Cut To Length Machine je navržen pro řezání na délku 0,3-3mm tloušťky svitku materiálu válcovaného za studena na specifikovanou šířku plechového produktu a automatické stohování. Řešení linky KINGREAL SLITTER může také řezat cívku z nerezové oceli, měděnou cívku a cívku z pozinkované oceli, výrobní design stříhací linky na délku je přizpůsoben podle charakteristik různých kovových surovin.
|
KINGREAL SLITTER CR Coil Cut To Length Line je linka pro řezání na délku speciálně navržená pro zpracování kovových svitků z původního svitku prostřednictvím řady procesů, jako je odvíjení, vyrovnávání, řezání na délku, ořezávání a stohování za účelem získání plechu o určité délce. Splňuje různé výrobní požadavky našich zákazníků:
-Surovina: Ocel válcovaná za tepla, ocel válcovaná za studena, galvanizovaná ocel, ocel s barevným povlakem, vysoce pevná ocel, nerezová ocel, hliník, měď a slitiny; - Rozsah tloušťky: Světelná výbava: 0,3-3MM. Střední vybavení: 3-6MM Těžká zařízení: 6-20MM |
 |
Nakládací vozík – Hydraulický odvíječ – Hydraulické lisování a vedení – Vysoce přesná rovnačka – Stroj na řezání na délku – Automatický stohovač – Elektrický řídicí systém – Hydraulický systém
KINGREAL SLITTER, jako dodavatel za studena válcovaných linek nařezaných na délku s více než 20letými výrobními zkušenostmi, se zavázal poskytovat zákazníkům různorodá konstrukční řešení, která splňují jejich různé výrobní potřeby.
Linka nařezané na délku je schopna kombinovat různé komponenty podle požadavků zákazníka pro zpracování a výrobu kovových svitků a každá linka musí vzít v úvahu surovinu, tloušťku a potřeby zpracování svitků, aby odpovídala komponentám. Nejběžnější volitelná část:
- Žehlička na vlasyPřesné vyrovnávání; hrubé vyrovnání; duální srovnávače Rovnací stroj na lince na krájení na délku je klíčové zařízení používané pro korekci tvarových vad, jako je ohýbání a kroucení kovových desek, tyčí nebo trubek během válcování, řezání nebo přepravy. Deska se před stříháním narovná, aby se zajistila konzistentní délka stříhání, zabránilo se chybám ve velikosti způsobeným ohýbáním materiálu a zajistilo se, že materiál bude rovný před stříháním na délku, čímž se zlepší přesnost stříhání a kvalita hotového výrobku. |
|
- Ořezávací zařízeníV řezací lince je ořezávací zařízení zařízení používané k odstraňování otřepů, nepravidelností nebo přebytečného materiálu z okraje plechu za účelem zlepšení kvality okraje plechu a splnění požadavků na rozměrovou přesnost. |
|
- Automatické stohováníV stříhací lince nařezané na délku se automatické stohování vztahuje k procesu úhledného stohování a výstupu nařezaných plechů podle předem stanovených pravidel prostřednictvím automatizovaného zařízení. Jeho hlavním cílem je zlepšit efektivitu výroby, omezit ruční zásahy a zajistit kvalitu stohování. |
 |
| Surovina |
GI, ČR, CS |
| Tloušťka plechu |
0,3-4,0 mm |
| Šířka listu |
500-2000 mm |
| Vnější průměr cívky |
≤φ2200 mm |
| Vnitřní průměr cívky |
508 mm; 610 mm |
| Rychlost řezání |
0-60 m/min (nastavitelné) |
| Rychlost navlékání |
0-15 m/min |
| Moc |
380V/50Hz/3Ph |
| Celkový výkon |
~200 kW |
Odvíječ čáry Cut To LengthPomocí tohoto zařízení lze sevřít a otevřít nosnou ocelovou cívku pro dosažení funkce tahového odvíjení. Jeho základními částmi jsou tělo rámu, naviják, převodový systém, systém lisovacího materiálu, napínací systém, mazací systém a hydraulický systém. Mechanismus pohonu: Mechanismus spojky realizuje oddělení výkonu při běžném odvíjení a pasivním vybíjení materiálu. Vřeteno odvíječe je tlačeno motorem k otáčení, čímž se realizuje rozvinutí ocelové cívky a posuv hlavy. KINGREAL SLITTER, jako dodavatel za studena válcovaných linek nařezaných na délku s více než 20letými výrobními zkušenostmi, se zavázal poskytovat zákazníkům různorodá konstrukční řešení, která splňují jejich různé výrobní potřeby. |
 |
Stroj na řezání na délku Vysoce přesný vyrovnávací strojKonstrukce a účel: Účelem je vyrovnání nerovného ocelového plechu. Vyrovnávací stroj používá šestivrstvou válcovou konstrukci. Pro dosažení nejlepšího vyrovnávacího účinku je každý zarovnávací válec ošetřen přesným soustružením, temperováním, chromováním a broušením. S univerzální spojkou pohání rozvodná převodovka rovnací válce samostatně a umožňuje otáčení jediného stroje vpřed i vzad.
|
 |
Stroj na řezání na délku1.Hmotnost zařízení jednotky: více než 600 tun, složitá struktura, obtížnost výroby, vysoká přesnost montáže, vysoká úroveň řízení automatizace. 2. Rovnoběžnost střižných nožů: Je zaručena rovnoběžnost 0,1 mm na horních a spodních střižných nožích o maximální délce 5,2 m. 3. Vůle střižného nože: v minimální vůli střižného nože 0,45 milimetru pro zajištění bezpečného a stabilního střihu. 4.Čas řezání a přesnost: za 3,6 sekundy čistého střihového času pro 50 mm silnou, 5 metrů širokou ocelovou desku pro vysokou přesnost, vysoce kvalitní střih Mezi technické výhody zařízení patří: Vysoce tuhé prvky rámu s nízkou deformací, které poskytují stabilní střih a výrazně zlepšují kvalitu střihu. Převážená technologie oscilačního válečkového dopravníku s nezávislým pohonem snižuje deformaci ocelového plechu ohybem a zlepšuje kvalitu smyku. Tenká struktura olejového mazání, ochrana těsnění olejového paláce a aplikace samomazného materiálu pro zjednodušení struktury a zlepšení životnosti opotřebitelných dílů. |
 |
|
- Rozsáhlé zkušenosti s výrobou projektů (více než 20 let) - Kompletní výrobní řešení - Technický tým a poprodejní tým - Domácí a mezinárodní výstavy |
 |
1. Stříhání Princip řezu na délku linky stroje
2. Jak upravit rychlost výroby řezu na délkovou linku?
3. Jaké jsou vlastnosti nerezové linky nařezané na délku?
4. Jaký je princip činnosti stroje na řezání na délku?
