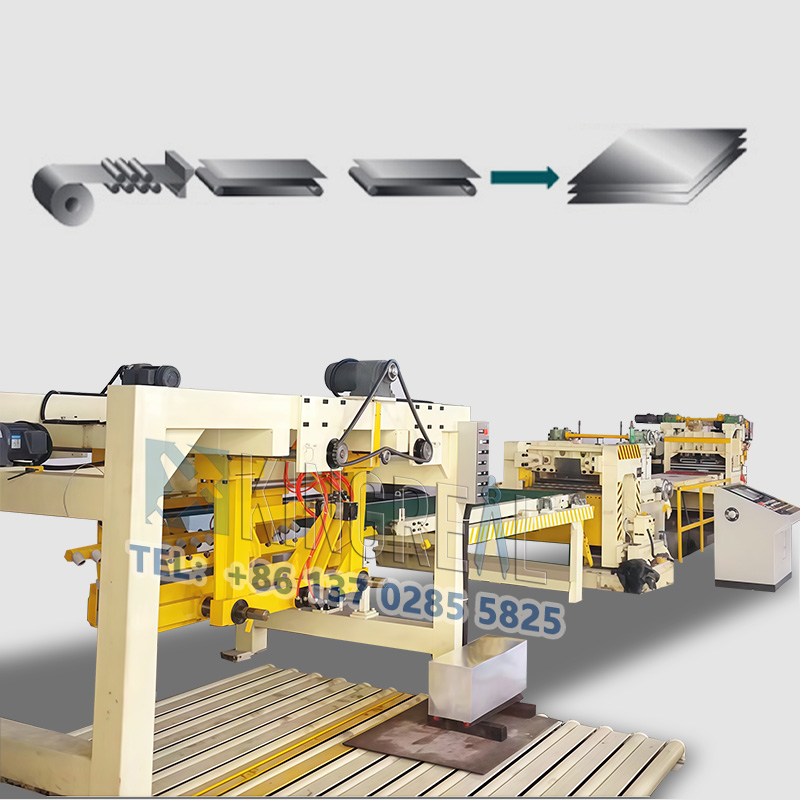

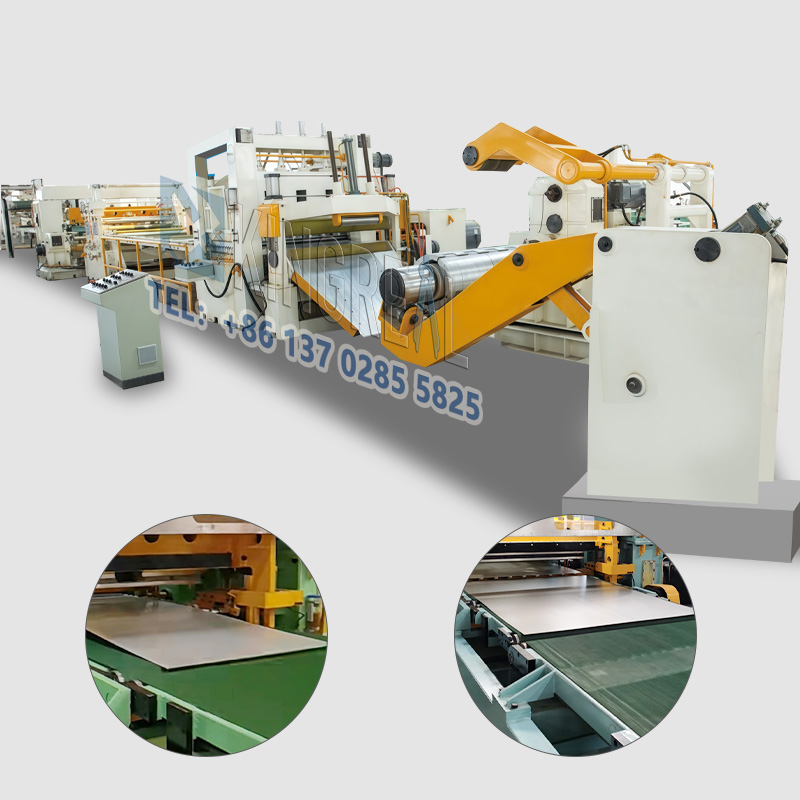

Kompaktní stroj na řezání na délku KINGREAL STEEL SLITTER je určen pro malosériovou výrobu a zákazníky s relativně nízkými požadavky na efektivitu. Kompaktní stroj na řezání na délku se může pochlubit maximální výrobní rychlostí 20 m/min a jeho rychlost lze upravit tak, aby vyhovovala specifickým potřebám výroby, což zajišťuje flexibilitu stroje přizpůsobit se různým výrobním scénářům. Tyto kompaktní střihy na délku nabízejí vynikající výkon a větší flexibilitu.
|

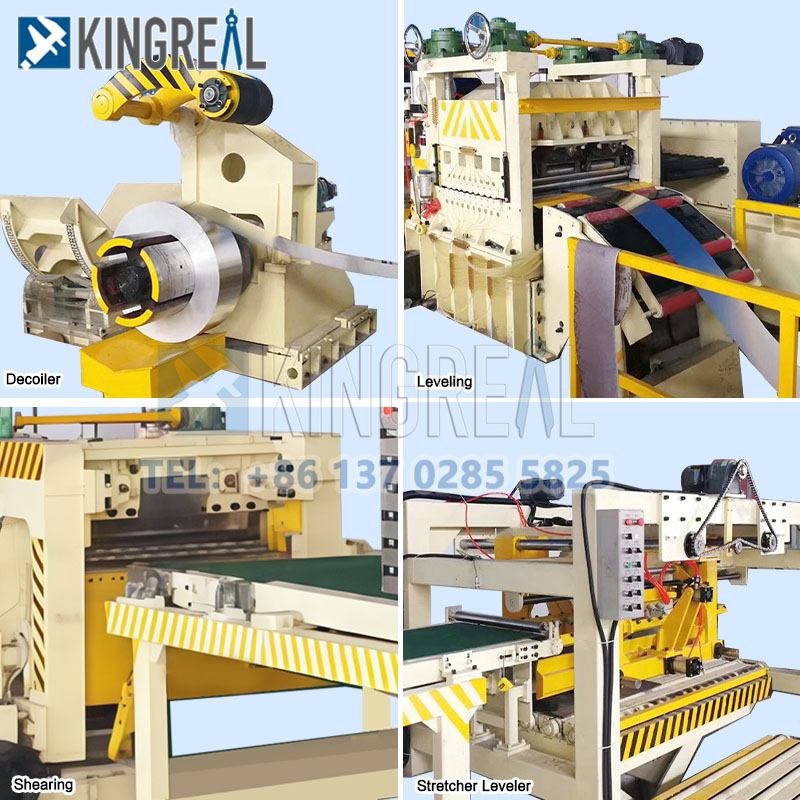

Kompaktní řezací stroj KINGREAL STEEL SLITTER je určen pro malosériovou výrobu a zákazníky s relativně nízkými požadavky na efektivitu. Skládá se ze čtyř hlavních sekcí: odvíjení, vyrovnávání, stříhání a stohování, efektivně a přesně zpracovává širokou škálu kovových materiálů, včetně chromové oceli, pozinkovaného železa a hliníkových plechů a oceli válcované za studena. Ve srovnání se standardními kovovými linkami nařezanými na délku, kompaktní design linky na řezání na délku výrazně snižuje půdorys, takže je ideální volbou pro malé dílny a výrobní linky.
Kompaktní stroj na řezání na délku se může pochlubit maximální produkční rychlostí 20 m/min a jeho rychlost lze upravit tak, aby vyhovovala specifickým výrobním potřebám, což zajišťuje flexibilitu stroje přizpůsobit se různým výrobním scénářům. Tyto kompaktní střihy na délku nabízejí vynikající výkon a větší flexibilitu. |
 |
|
Materiál cívky |
CR ocel, chromová ocel, galvanizované železo, galvanizovaný hliník atd |
|
Tloušťka materiálu |
0,5-3,0 mm |
|
Šířka materiálu |
≤ 1500 mm |
|
Maximální hmotnost cívky |
10 000 kg |
|
Přesnost krmení |
Délka 1000±0,3mm, Úhlopříčka 2000±0,5mm |
|
Rychlost výroby |
0-20 m/min, nastavitelné |
|
Velikosti stohování |
Min. šířka 500mm, Max šířka 1500mm; Minimální délka 600 mm, maximální délka 3000 mm |
|
Rychlost podávání a stříhání |
1m≤20m/min nebo závisí na délce produktu |
1. Automatizovaný kompaktní řez na délku čáry
Kompaktní řezací stroj KINGREAL STEEL SLITTER se vyznačuje vysokou úrovní automatizace a umožňuje řezání na předem nastavená množství a libovolnou délku. Obsluha je extrémně jednoduchá; uživatel jednoduše zadá požadované parametry přes ovládací panel PLC a systém automaticky dokončí celý výrobní proces. Zpětná vazba signálu kodéru navíc zobrazuje délku produktu v reálném čase, což zajišťuje, že každý řezaný plech splňuje specifikace.
Ovládací panel PLC také pomáhá vypočítat celkovou délku hotové cívky, což usnadňuje řízení výroby a protokolování dat. Tato vysoce automatizovaná konstrukce výrazně snižuje potřebu ručního zásahu, zlepšuje konzistenci a efektivitu výroby.
2. Efektivní provoz s kompaktním řezem na délku
Kompaktní řezací stroj KINGREAL STEEL SLITTER je navržen s ohledem na efektivitu. Je vybaven vysoce výkonnými hydraulickými a chladicími systémy a zajišťuje, že si kompaktní linka seříznutá na délku dokáže udržet stabilitu po dobu 20 až 22 hodin nepřetržitého provozu. Díky tomu je ideální pro ocelárny vyžadující vysoký výkon a vysokou výrobní rychlost.
Válce z legované oceli používané v kompaktní lince řezané na délku jsou obráběny pomocí přesných CNC strojů a jsou tvrdě pochromovány pro zvýšenou odolnost proti opotřebení a dlouhou životnost. Nůžky jsou vyrobeny z oceli SKD11 a tepelně zpracovány na tvrdost 55-60 HRC a zaručují břit jako břitvu po celou dobu řezání. To zaručuje vysokou přesnost řezání plechu, správné úhly a minimální otřepy a navíc rychlé stříhací operace pro kompaktní stroj na řezání na délku.
 |
 |
Aby bylo možné lépe vyhovět individuálním potřebám zákazníků KINGREAL STEEL SLITTER, nabízí KINGREAL STEEL SLITTER přizpůsobená výrobní řešení pro kompaktní stroje na řezání na délku. Během procesu navrhování KINGREAL STEEL SLITTER přizpůsobí každý komponent stroje na základě specifických požadavků zákazníka na výrobu:
(1) Odvíječ pro kompaktní nařezaný vlasec
Válce z legované oceli používané v kompaktní lince řezané na délku jsou obráběny pomocí přesných CNC strojů a jsou tvrdě pochromovány pro zvýšenou odolnost proti opotřebení a dlouhou životnost. Nůžky jsou vyrobeny z oceli SKD11 a tepelně zpracovány na tvrdost 55-60 HRC a zaručují břit jako břitvu po celou dobu řezání. To zaručuje vysokou přesnost řezání plechu, správné úhly a minimální otřepy a navíc rychlé stříhací operace pro kompaktní stroj na řezání na délku.
Jednoramenné odvíječe, které manipulují spíše s malými cívkami, mají jednodušší design, ideální pro menší dílny. Dvouramenné odvíječe si naproti tomu lépe poradí s těžšími nebo většími cívkami, poskytují větší stabilitu a lepší efektivitu výroby. S tímto přizpůsobivým designem mohou spotřebitelé maximalizovat využití prostoru, minimalizovat stopu kompaktního řezu na délku a zaručit bezpečné a bezproblémové odvíjení během výroby.
(2)Vyrovnávací stroj pro kompaktní řez na délku
Rovnací stroj je kritickým kusem kompaktního stroje na řezání na délku pro dosažení ideální rovinnosti na kovových materiálech. Na základě požadované rovinnosti povrchu plechu si zákazníci mohou zvolit počet válců a stupeň vyrovnání pomocí designu KINGREAL STEEL SLITTER. Zvýšení počtu válců zlepšuje výsledky vyrovnání; proto může být tolerance vyrovnání upravena tak, aby vyhovovala.
Pro náročné použití, jako je například automobilový průmysl, lze rovnací stroj nastavit na více válců, aby byla zaručena rovinnost povrchu odpovídající průmyslovým požadavkům. Zákazníci si mohou vybrat méně válců pro aplikace vyžadující menší rovinnost, čímž se sníží náklady na kompaktní řeznou linku. Konstrukce nivelačního stroje navíc umožňuje uživatelům optimalizovat pro různé tloušťky svitků, což zajišťuje ideální výsledky rovnání pro materiály různých materiálů a tlouštěk.
(3) Řezací stanice pro kompaktní řez na délku
Řezací stanice je základní součástí kompaktního stroje na řezání na délku a přímo souvisí s kvalitou řezání produktu. KINGREAL STEEL SLITTER nabízí zákazníkům různé metody stříhání, včetně letmého stříhání, výkyvného stříhání, rotačního stříhání a pevného stříhání, aby vyhovovaly potřebám řezání různých tvarů a velikostí. Zákazníci si mohou přizpůsobit metodu stříhání, aby dosáhli optimální efektivity výroby na základě svých specifických výrobních úkolů.
-Lékařské stříhání: Ideální pro rychlé řezání, udržuje vysokou přesnost řezání při vysokých výrobních rychlostech, takže je vhodný pro velkosériovou výrobu.
-Swingové stříhání: Je vhodné pro řezání složitých tvarů a může flexibilně splňovat různé požadavky na řezání, zejména při výrobě různých tvarů, jako jsou obdélníky, lichoběžníky a rovnoběžníky.
-Rotační stříhání: Ke stříhání využívá rotující nože, díky čemuž jsou vhodné pro aplikace vyžadující vysoké úhly řezu.
-Pevné stříhání: Má nižší řezné rychlosti a vyžaduje prostoje stroje pro zpracování.
(4) Stohovač pro kompaktní řez na délku vlasce
Stohovače hrají zásadní roli při třídění a stohování v kompaktních strojích na řezání na délku. Zakladače KINGREAL STEEL SLITTER lze také upravit tak, aby vyhovovaly výrobním potřebám zákazníků. Zákazníci si mohou vybrat vhodný počet zakladačů a jejich výstupní rychlost, aby vyhovovaly potřebám různých měřítek a tempa výroby.
Například v prostředích velkoobjemové výroby mohou zákazníci vyžadovat více stohovačů, aby se zlepšila efektivita stohování, zajistilo se rychlé třídění nařezaných plechů a minimalizovaly se prostoje. Na druhou stranu si malosériová výroba může vybrat jeden zakladač, čímž se sníží investiční náklady na kompaktní řezací linku a provozní náklady. Konstrukce zakladače navíc zohledňuje také pohodlí obsluhy, umožňuje pracovníkům snadnou manipulaci a organizaci hotových výrobků a zlepšuje efektivitu práce.
 |
 |
