12-16MM HR řez na délku linky

KINGREAL navrhl 12-16MM HR Cut To Length Line speciálně pro plechy o tloušťce až 12-16MM, což vyžaduje vysokou úroveň odvíjecího, nivelačního a střižného zařízení. V případě zájmu nás neváhejte kontaktovat.

Odeslat dotaz    Stáhnout PDF

Popis výrobku

Video o tlustém plechu řezaném na délku čáry:

Popis čáry 12-16MM HR řez na délku:

Linky KINGREAL Plate Shearing Lines jsou speciálně navrženy pro odvíjení, vyrovnávání, řezání a stohování kovových svitků o tloušťce až 10-16 mm. Mezi použitelné materiály patří hliník, galvanizovaná a za tepla válcovaná ocel.

aluminum cut to length line

Pro zpracování silných plechových svitků jsou navrženy a vyrobeny dělicí linky KINGREAL se specializovanými odlitky v konstrukci komponentů a zařízení, které jsou přizpůsobeny procesu stříhání svitků o vysoké tloušťce. Ať už se jedná o vysoce tloušťkovou linku nařezání na délku nebo základní linku nařezání na délku, KINGREAL může poskytnout profesionální design, vysoce kvalitní výrobu a poprodejní servis a již má úspěšné projekty v Saúdské Arábii, Rusku a Spojené arabské emiráty.

Popis pracovního procesu 12-16MM HR řezu na délku:

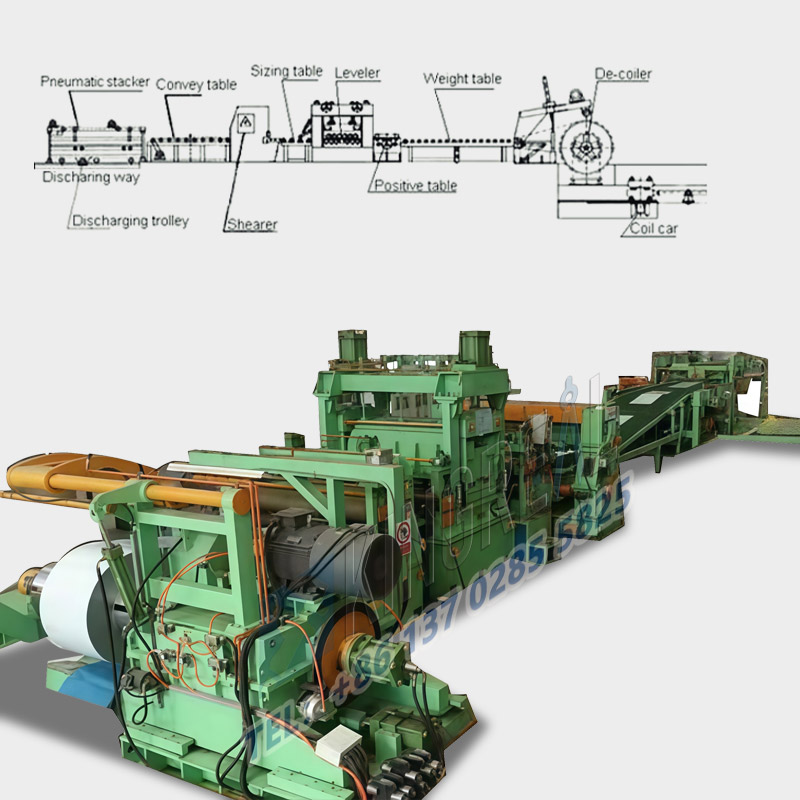

Vozík pro nakládání cívky -- Hydraulický odvíječ -- Podávací váleček -- Narovnávač -- Smyčkový můstek -- Zařízení bočního vedení -- Servo rovnací stroj -- Stroj na stříhání letů -- Přechodový stůl -- Auto Stoh

steel coil cut to length line

Referenční specifikace pro tlustý plech řezaný na délku:

Jméno

Detail

Surovina

Q235 HR

Tloušťka plechu

5,0 až 16,0 mm

Šířka listu

900-2000 mm

Vstupní síťová šířka stroje

2000 mm

Vnější průměr cívky

Φ1000~Φ2200mm

Vnitřní průměr cívky

Φ550~Φ760mm

Maximální hmotnost cívky

30T

Délka stohování

1000-12000 mm

Provozní rychlost

0~25 m/min

Celkový výkon

~500 kW

Detail hlavní součásti:

Žádný.

Název součásti

Detail

1

Vysoce přesný stroj pro předběžné vyrovnávání

Využívá pětiválcové vyrovnávací a dvouválcové upínací a podávací uspořádání. Hydraulický válec pohání horní válec, když se nastavuje a stlačuje pro podávání, a elektrická energie se nastavuje a stlačuje pro vyrovnávání. Motor pohání horní a spodní kladku přes reduktor a rozvodnou skříň přes univerzální spojovací hřídel.

2

Stroj na řezání na délku



a.Model: Hydraulická brzda

b. Údery za minutu: 8~12krát

c. Materiál čepele: Cr12Mov

d. Výkon motoru: 55 kW

3

8. Dimenzování zařízení

zabránění deformaci listu během provozu a řízení jeho vstupu do hlavního vyrovnávacího stroje. Tuto sestavu tvoří základ stroje, vodicí válec, omezovací válec, suport opěrného sedadla a nastavovací zařízení. Za účelem přizpůsobení měnícím se šířkám archu jsou vertikální vodicí válečky umístěny na obou stranách směru šířky archu. Rám vodící kladky je upevněn k příslušnému suportu, který posouvá saně na vodicím sloupku ve směru šířky plechu přes motor přes matici drátu.

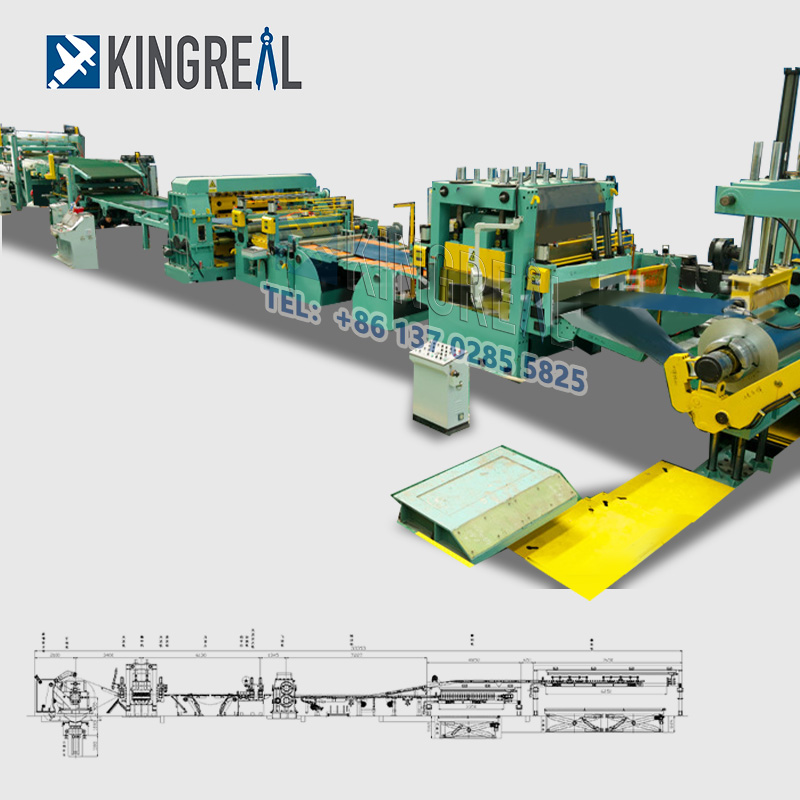

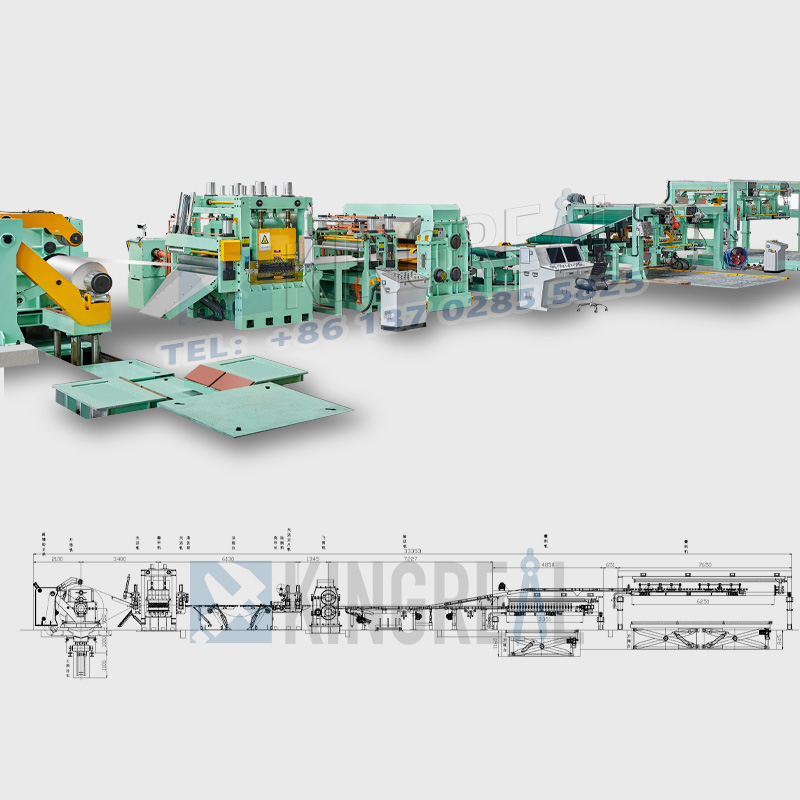

Detail obrázku KINGREAL řez na délku:

stainless steel cut to length machinesteel cut to length linesteel cut to length machine
