A jednoduše ořízněte na délku čáryje klíčový kus zařízení na zpracování svitků, určený k horizontálnímu řezání surovin podle potřeb zákazníka a jejich přípravě pro následné tvářecí procesy. Materiál zpracovávaný jednoduchou linkou nařezání na délku se obvykle používá pro jediný proces tváření, jako je lisování plechu, ohýbání a tvarování tažením. Jednoduše nařezané linky jsou široce oblíbené kvůli jejich malému půdorysu a vhodnosti pro zpracování tenkých, lehkých kovových materiálů, což je činí zvláště vhodnými pro malosériovou výrobu nebo pro ty, kteří jsou v tomto odvětví noví.

Tento článek podrobně popisuje základní konfiguraci jednoduchého střihu na délku v naději, že poskytne cennou referenci.

Popis Jednoduše řez na délkovou linii

Jednoduchý střih na délku čarjsou speciálně navrženy pro zpracování relativně lehkých kovových materiálů. Jejich výrobní rychlost je pomalá a tuhost rámu stroje se poměrně snadno udržuje. Navíc, díky nízké instalované kapacitě, jednoduše nařezané linky zabírají relativně malé rozměry, takže jsou ideální pro malosériovou výrobu. S rostoucí šířkou plechu, tloušťkou materiálu a hmotností svitků však zvýšená rychlost výroby vyžaduje výrazné zvýšení bezpečnostních rezerv, což představuje výzvu pro zjednodušený design.

Kromě toho se podávací a pořezové stohovací systémy u jednoduchých nařezaných linek liší v závislosti na konkrétních potřebách, což vede k různým konfiguracím a problémům ve standardizaci. Pochopení kombinace různých souvisejících zařízení je proto jedním z klíčů ke zvládnutí konfigurace jednoduše nařezané šňůry.

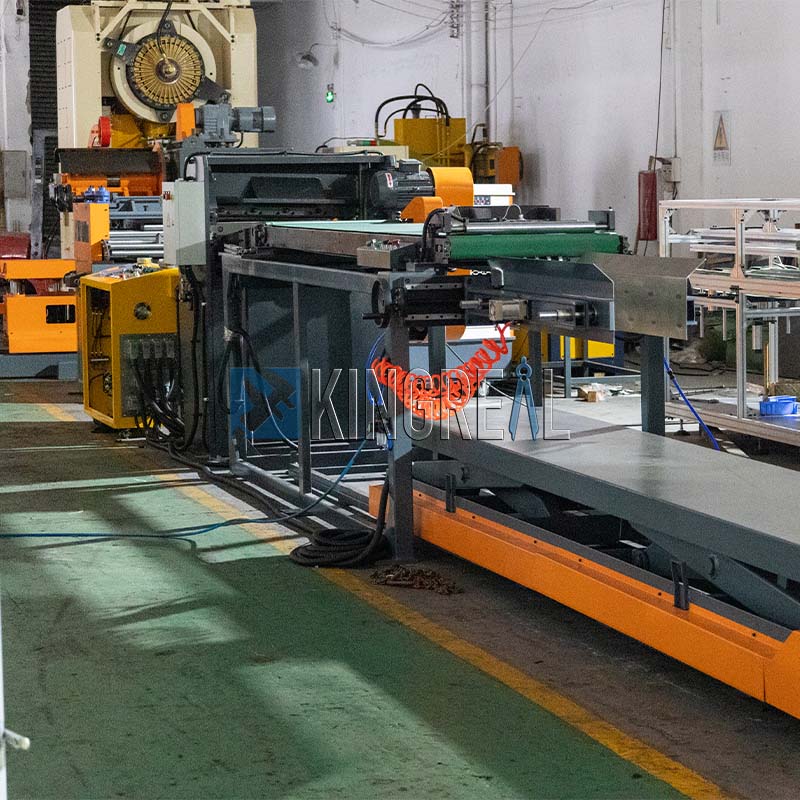

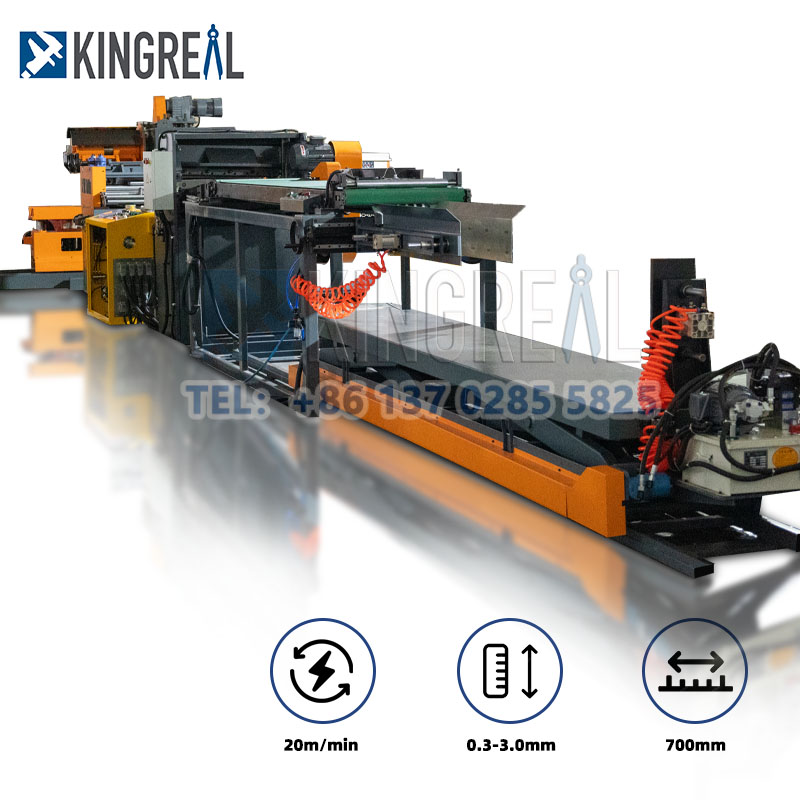

Jednoduchá nařezaná linka sestává především z nezávislého odvíječe, rovnačky, CNC servo válečkového podavače a stroje na řezání na délku. Celá jednoduše nařezaná linka s nakládáním, odvíjením, rovnáním, podáváním a řezáním je automatizovaná. Abychom vám pomohli lépe porozumět tomuto typu jednoduchého řezu na délku, byla na YouTube zveřejněna jednoduše řezaná šňůra navržená a vyvinutá inženýry KINGREAL STEEL SLITTER. Můžete rychle zobrazit obsah.

Základní konfigurace čáry jednoduchého řezu na délku

Při počáteční výrobě materiálů ajednoduše ořízněte na délku čáryje navržen tak, aby zachoval základní funkce odpovídající výrobní linky. Zejména pro jednoduché nařezané linky mohou různé kombinace splnit různé výrobní potřeby. Pochopení specifických potřeb zákazníka je proto základem pro vývoj optimální konfigurace stroje.

● Systém nakládání materiálu a vodicí systém pro jednoduché řezání na délku čáry

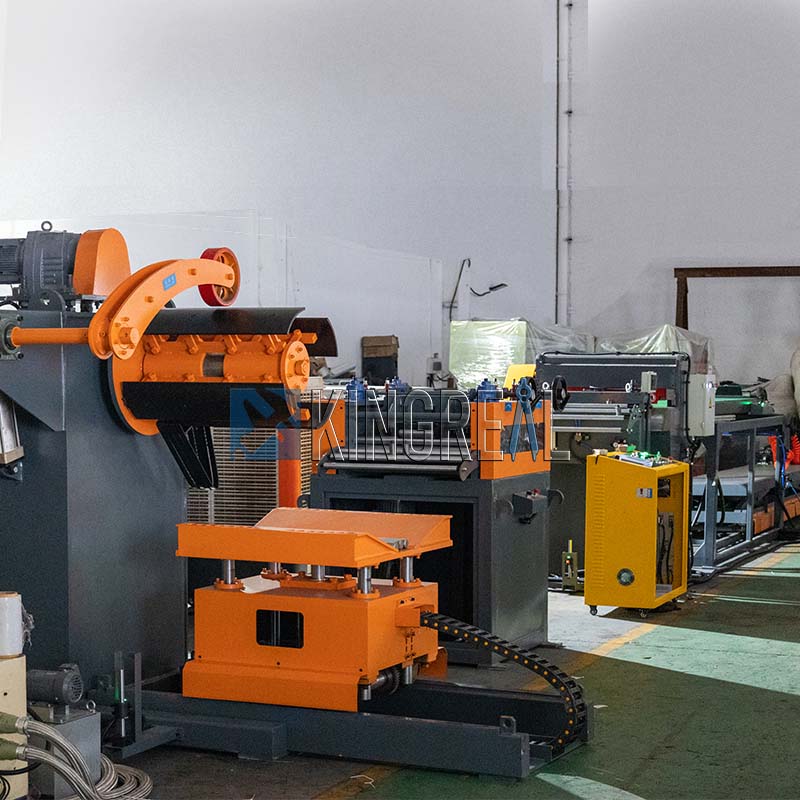

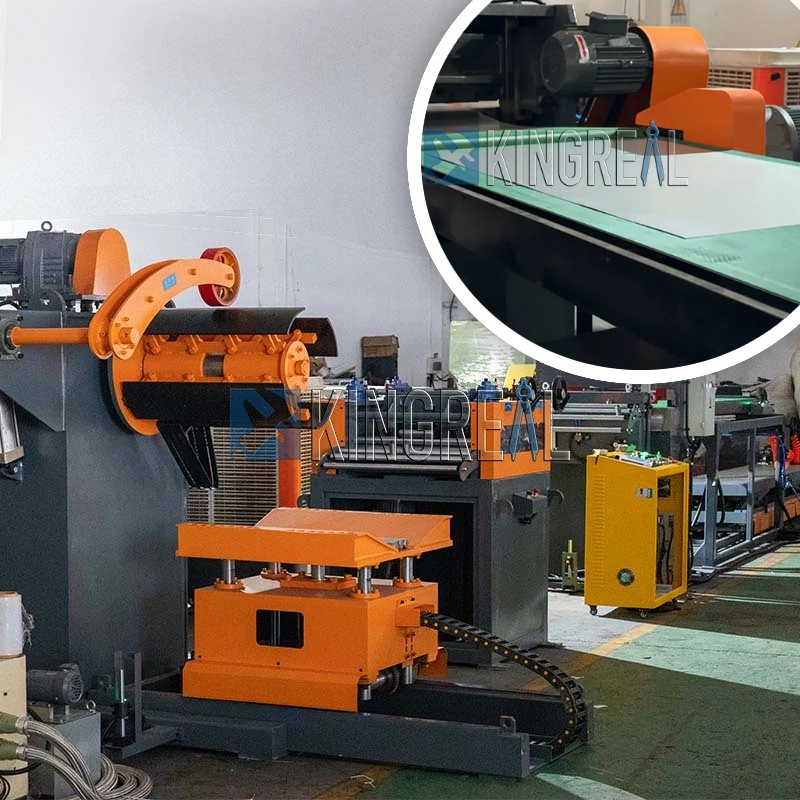

Návrh systému nakládání a vedení materiálu ajednoduchý střih na délku linkyzávisí také na materiálových vlastnostech zákazníka. Obecně může být systém nakládání materiálu linky jednoduše nařezané na délku kombinací zařízení s dělenými jednotkami nebo zařízení dva v jednom (jako jsou GO, ML, CL, TGL atd.). Při výběru sekce pro manipulaci s materiálem je třeba vzít v úvahu faktory, jako je šířka materiálu, vnitřní a vnější průměr, tloušťka materiálu, způsob držení materiálu a nosnost, aby byla zajištěna správná konfigurace výkonu a potřeba pomocné podpory.

Podávací část linky jednoduchého řezu na délku je vybrána výhradně na základě požadavků zákazníka na řezání na délku a účinnosti archového materiálu. V závislosti na zdroji energie může být napájecí sekce nakonfigurována s řízením střídavého proudu s proměnnou rychlostí, řízením stejnosměrného motoru nebo řízením servomotoru. Pro konstrukční aplikace příčného řezání s nízkou kvalitou materiálu a velkými tolerancemi řezu na délku lze pro přímé řezání na délku použít obvod skládající se z korekčního napájecího zdroje, frekvenčního měniče a délkového enkodéru. Pro tlustší a pevnější materiály s nižšími výrobními nároky je dobrou volbou také kombinace stejnosměrného motoru a délkového enkodéru. Pro materiály vyžadující vysokou rychlost, vysokou výrobní kapacitu a vysoký stupeň automatizace se doporučuje servo-založený systém řezání na délku.

Podávací část linky jednoduchého řezu na délku je vybrána výhradně na základě požadavků zákazníka na řezání na délku a účinnosti archového materiálu. V závislosti na zdroji energie může být napájecí sekce nakonfigurována s řízením střídavého proudu s proměnnou rychlostí, řízením stejnosměrného motoru nebo řízením servomotoru. Pro konstrukční aplikace příčného řezání s nízkou kvalitou materiálu a velkými tolerancemi řezu na délku lze pro přímé řezání na délku použít obvod skládající se z korekčního napájecího zdroje, frekvenčního měniče a délkového enkodéru. Pro tlustší a pevnější materiály s nižšími výrobními nároky je dobrou volbou také kombinace stejnosměrného motoru a délkového enkodéru. Pro materiály vyžadující vysokou rychlost, vysokou výrobní kapacitu a vysoký stupeň automatizace se doporučuje servo-založený systém řezání na délku.

●Střihová část pro jednoduché stříhání na délku vlasce

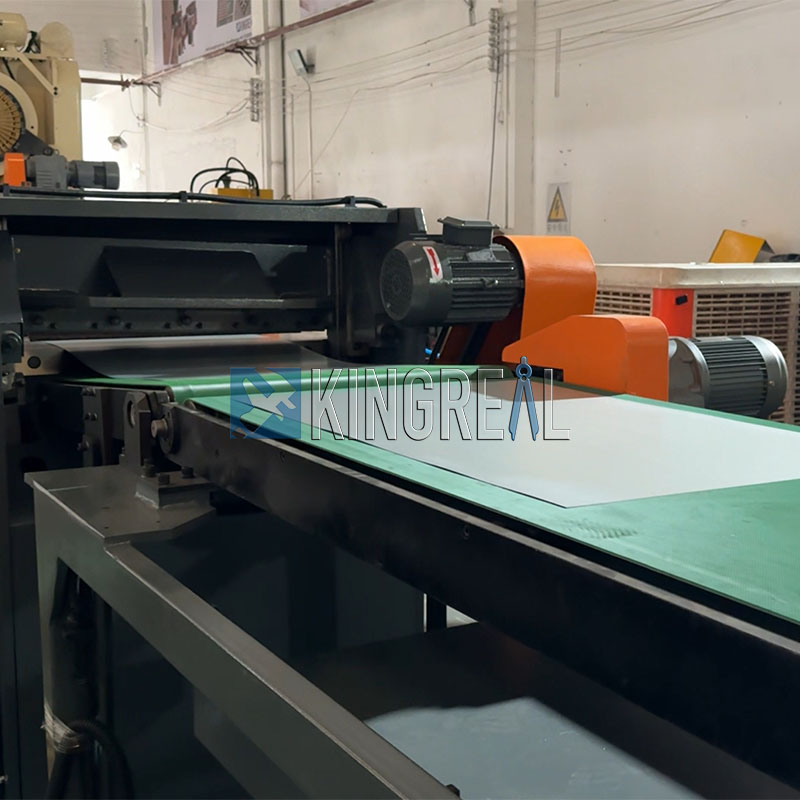

Střihací sekce jednoduchého střihu na délku je primárně rozdělena do několika typů, včetně vestavěných hlavových nůžek na jednoduše střižené lince, mechanických (hydraulických) nůžek a vysokorychlostních nůžek s pneumatickou spojkou (nebo hydraulických vysokorychlostních nůžek). Pro jednoduché nařezané linky s nízkými výrobními požadavky lze nůžky na hlavu použít přímo. Pro nízko až středně náročné kovové střižné linky s širokými šířkami materiálu a širokým rozsahem tloušťky jsou vhodnější mechanické nůžky nebo hydraulické nůžky. Pro aplikace s vyššími požadavky na střih a určitými požadavky na otáčky je třeba zvážit vysokorychlostní nůžky s pneumatickou spojkou nebo hydraulické vysokorychlostní nůžky.

●Metoda sběru produktů pro jednoduchý řez na délku čáry

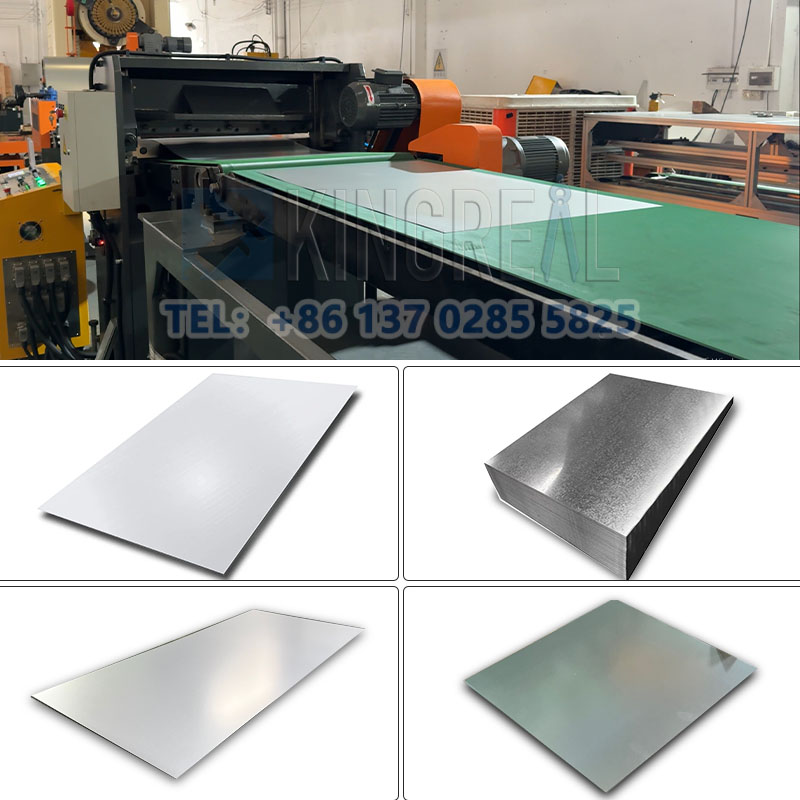

Způsob sběru produktu pro ajednodušeoříznout na délku čáryzávisí na konkrétních potřebách zákazníka pro daný typ linky. Metody sběru lze obecně kategorizovat jako ruční sběr, jednoduchý sběr zvedáním a automatickou paletizaci. U vlastních zařízení s tenčími materiály, kratšími řeznými délkami a nižšími objemy výroby je běžnou možností ruční sběr a paletizace. U jednoduchých linií řezaných na délku, pokud délka řezu přesahuje 600 mm a přesahuje rozsah ručního uchopení, lze zvážit vyzvednutí vysokozdvižným vozíkem. Pro velkosériovou výrobu nebo dodavatele materiálů, kteří potřebují zpracovávat materiály s velkými variacemi šířky a délky, je automatická paletizace optimální volbou.

jednoduchosty řez na délku čárys, díky své flexibilitě, kompaktním rozměrům a vysokému stupni automatizace, jsou ideální volbou pro mnoho malých a středních podniků a nové subjekty v oboru. Díky racionální konfiguraci každé součásti mohou jednoduché linky nařezané na délku splnit požadavky na zpracování různých materiálů a zlepšit efektivitu výroby. Hluboké pochopení potřeb zákazníků navíc pomůže výrobcům poskytovat přesnější řešení linek jednoduše nařezaných na délku, čímž si zajistí mezeru na konkurenčním trhu.

KINGREAL STEEL SLITTER doufá, že vám tento článek pomůže porozumět základní konfiguraci jednoduchého střihu na délku. Máte-li další dotazy nebo dotazy, kontaktujte KINGREAL STEEL SLITTER pro další diskusi.
