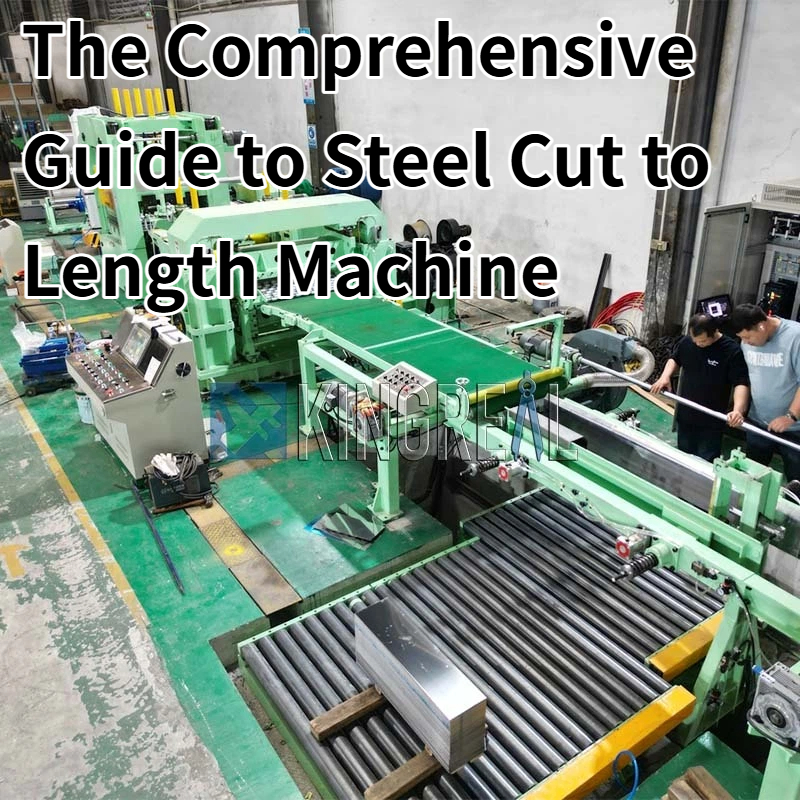

A ocel řezaná na délku strojje stroj používaný ke zpracování kovových svitků pomocí procesů, jako je odvíjení, vyrovnávání, klížení a stříhání na ploché plechy požadovaných délek a jejich následné stohování. Ocel nařezaná na délku je vhodná pro zpracování za studena a za tepla válcované uhlíkové oceli, křemíkové oceli, pocínovaného plechu, nerezové oceli a různých kovových materiálů s povlakem. Stroje na řezání oceli se dodávají v různých typech v závislosti na tloušťce a typu materiálu zpracovávaného materiálu a také na požadavcích zákazníka na efektivitu výroby. Tento článek poskytne podrobný přehled každého aspektu ocelové linky nařezané na délku a poskytne komplexní návod.

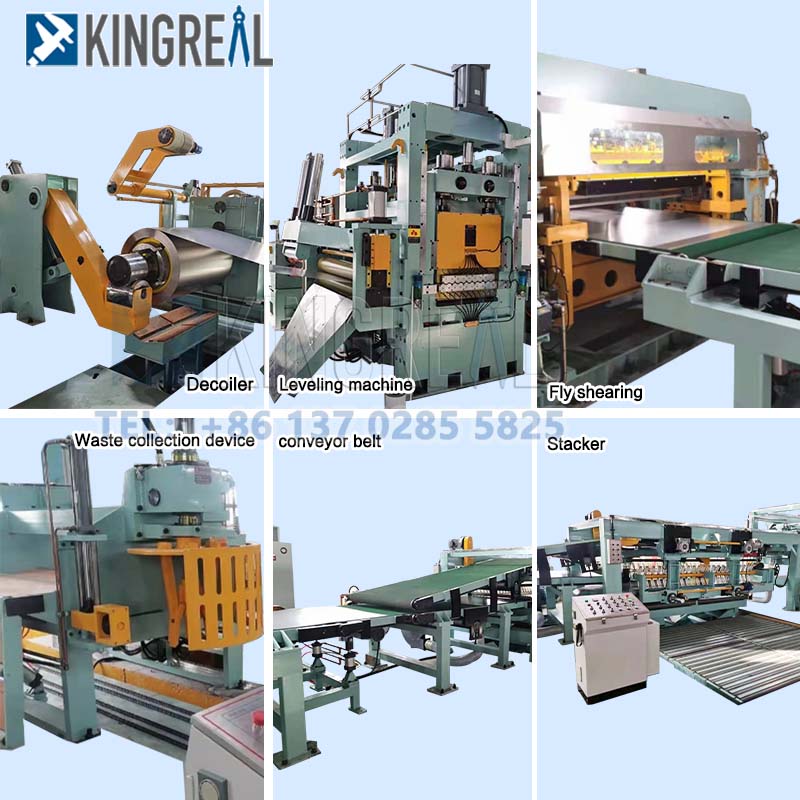

Součásti ocelové čáry řezané na délku

Stroj na řezání oceli na délku se skládá především z následujících součástí:

Nakládací vozík pro ocelovou linku nařezanou na délku: Přepravuje svitek do odvíječe.

Odvíječ pro stroj na řezání oceli na délku: Odvíjí svitek a připravuje ho pro další zpracování.

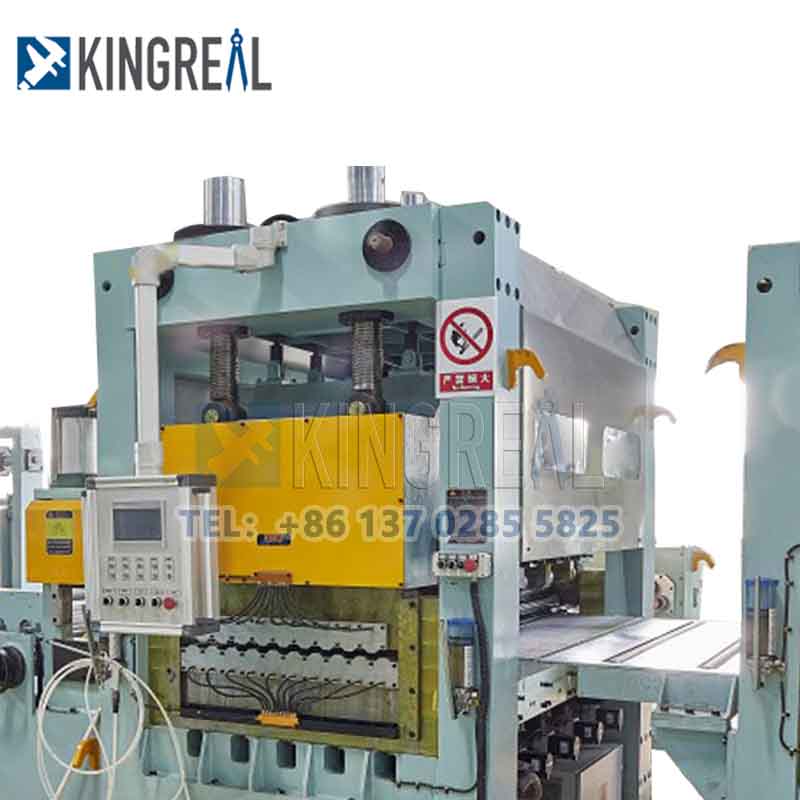

Vyrovnání pro ocel nařezanou na délku: Zajišťuje rovinnost plechu pro splnění požadavků na střih.

Následující aspekty by měly být zdůrazněny během řízení celého životního cyklu zařízení

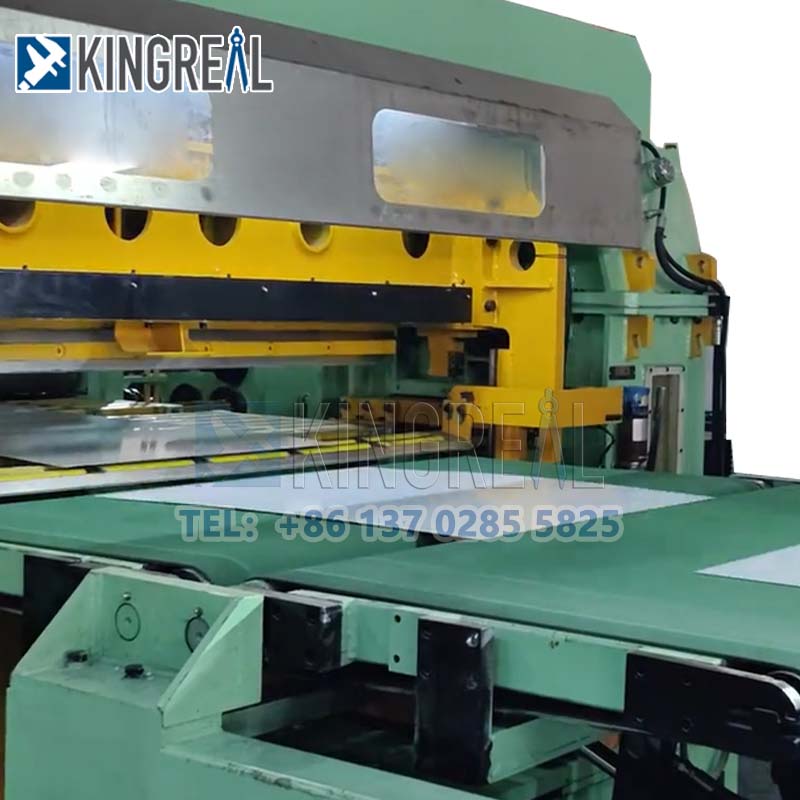

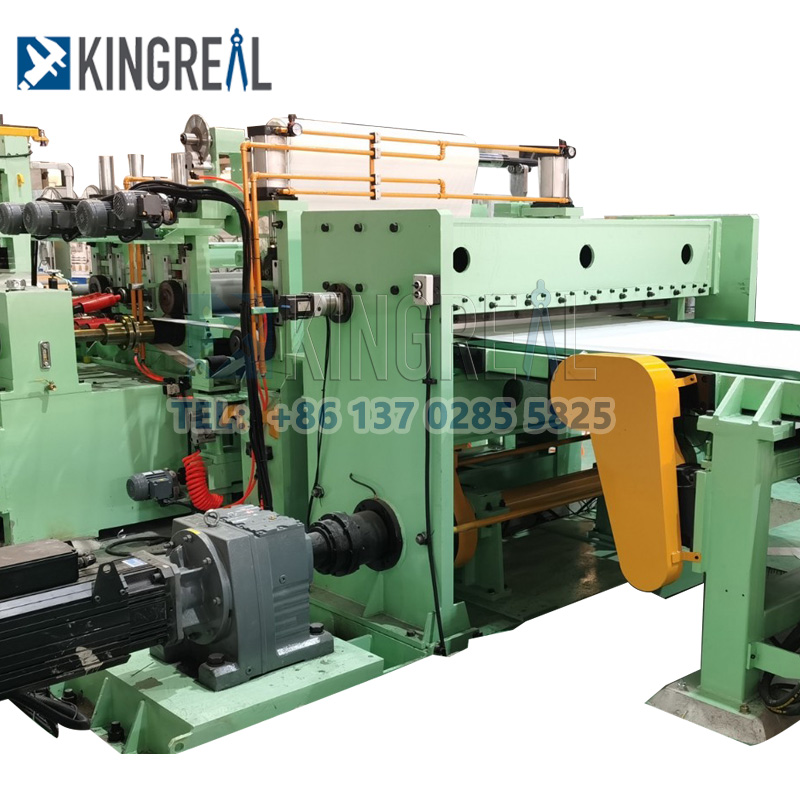

Střihací stroj na ocelovou linku nařezanou na délku: Provede operaci stříhání, řeže plech na požadovanou délku.

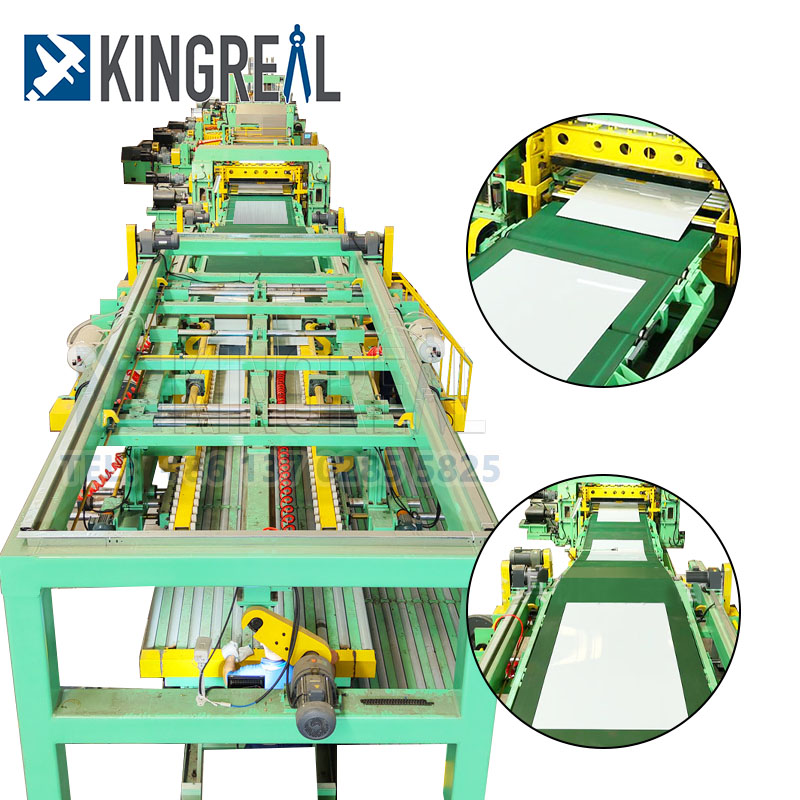

Dopravník pro stroj na řezání oceli na délku: Dopravuje nařezaný plech do stohovacího stroje. Stohovací zařízení úhledně stohují ostříhané listy pro snadné zpracování.

Tato zařízení obvykle integrují mechanické, elektrické a hydraulické systémy a nabízejí vysoký výkon a automatizaci spolu s jednoduchým a spolehlivým provozem. Ocelové linie nařezané na délku dosahují vysokých standardů přesnosti řezání na délku a rovinnosti plechu, což zajišťuje úhledné stohování.

Různá řešení pro ocelové linky nařezané na délku

1. Klasifikace podle typu materiálu

Ocel řezaná na délkovou čáru:

U železných kovů, jako je uhlík a nízkolegovaná ocel, se tloušťka smyku obvykle pohybuje od 0,5 do 25 mm. Jsou vybaveny vysoce pevnými střižnými nástroji a nivelačními zařízeními a používají se především v oblastech, jako jsou ocelové konstrukce, automobilové podvozky a výroba strojů.

Stroj z nerezové oceli nařezaný na délku:

S využitím vysoce spolehlivých mechanických vlastností a vyspělého a stabilního elektrického řídicího systému dosahují tyto létací stříhací stroje nařezané na délku vysoce účinného a vysoce kvalitního stříhání plechu. Vyznačují se plynulým, rychlým a vyrovnáváním celé linky a vysokou přesností řezu na délku.

Neželezné kovy nařezané na délku čáry:

Tyto stroje nařezané na délku lze použít ke stříhání svitků hliníku, mědi a dalších materiálů, aby vyhovovaly specifickým potřebám zákazníků. Tyto stroje nařezané na délku jsou obvykle vybaveny antistatickými zařízeními a flexibilními dopravními systémy. Jsou vhodné pro aplikace v letectví, elektronických součástkách a pro zpracování elektrod lithiových baterií a vysokofrekvenčních desek plošných spojů.

2. Klasifikace podle úrovně automatizace

Ruční ocel nařezaná na délkovou čáru:

Používejte ruční nakládání a polohování, mechanické stříhání a nízkou účinnost (≤20 cyklů/minutu). Jsou vhodné pro malosériové, víceúčelové zakázkové zpracování a běžně se vyskytují v malých výrobních závodech a opravnách.

Poloautomatická ocelová linka řezaná na délku:

Automatické odvíjení a vyrovnávání, ruční polohování a stříhání, vybavené jednoduchým řídicím systémem PLC, nabízejí účinnost 30-50 cyklů/minutu a jsou vhodné pro malé a středně velké závody na výrobu plechu.

Plně automatický stroj na řezání oceli na délku:

Plně automatizovaný celý proces (odvíjení, vyrovnávání, dimenzování, stříhání a stohování). S využitím CNC systému (jako je Siemens S7-300) mohou dosáhnout účinnosti až 80 cyklů/minutu s přesností polohování ±0,3 mm. Jsou široce používány v automobilových OEM, linkách na výrobu panelů domácích spotřebičů a ve velkých závodech na ocelové konstrukce.

3. Klasifikace podle přesnosti zpracování

Obyčejný stroj na přesné řezání oceli:

Tolerance střihu je ±0,5 mm/m, rovinnost ≤ 3 mm/m, vhodné pro stavební panely a obecné konstrukční díly.

Vysoce přesná ocel řezaná na délkovou čáru:

Tolerance střihu je ±0,1 mm/m, rovinnost ≤1 mm/m. Tyto stroje na řezání oceli na délku jsou obvykle vybaveny servo podávacím systémem a laserovým polohováním, které jsou vhodné pro automobilové kryty a kryty přesných přístrojů.

Ultra-přesná ocel nařezaná na délku čáry:

Tolerance střihu je ≤±0,05mm/m. Tyto linky využívají dopravu vzduchovými ložisky a CNC hydraulické stříhání, vhodné pro letecké panely a mikroelektronické substráty.

4. Klasifikace metodou smyku

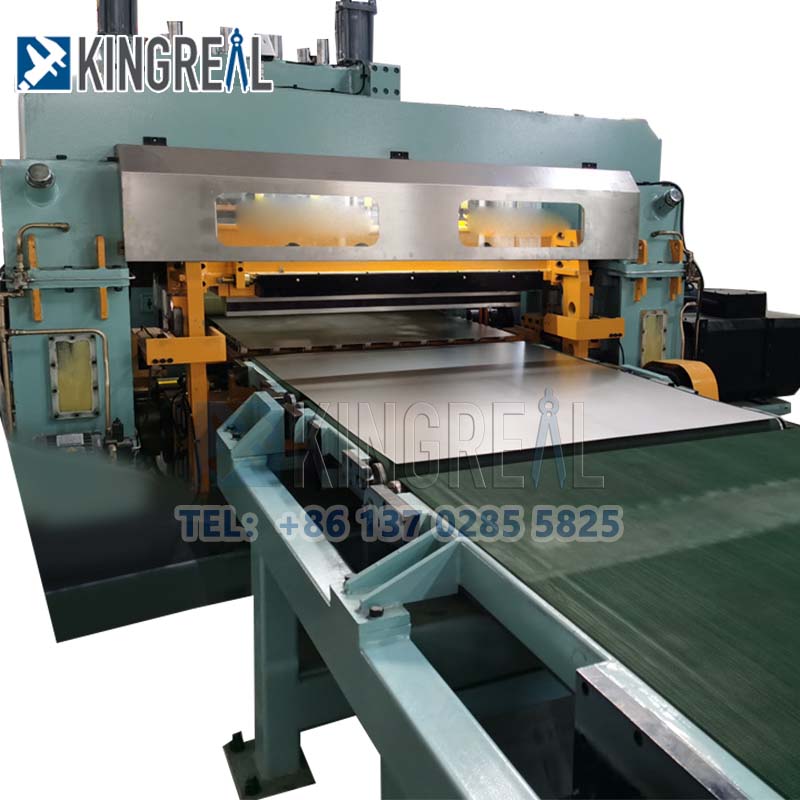

Stroj pro letmé stříhání nařezaný na délku:

S využitím vysoce spolehlivých mechanických vlastností a vyspělého a stabilního elektrického řídicího systému dosahují tyto létací stříhací stroje nařezané na délku vysoce účinného a vysoce kvalitního stříhání plechu. Vyznačují se plynulým, rychlým a vyrovnáváním celé linky a vysokou přesností řezu na délku.

Rotační stříhání řez na délkovou čáru:

Rotační stříhací stroj se otáčí vysokou rychlostí, aby stříhal, čímž se eliminují stopy způsobené stříháním. Tyto rotační střižné stroje nařezané na délku jsou vhodné pro stříhací operace vyžadující vysokou kvalitu povrchu.

Swingové stříhání stříhané na délku stroje:

Snadno přepínejte nástroje a kombinujte přesné úhly otáčení pro dosažení vysoce přesného stříhání plechu speciálního tvaru. S rozsahem výkyvu 0-30° je vhodný pro výrobu plechů obdélníkového, lichoběžníkového a rovnoběžníkového tvaru.

Pevné stříhání na délkovou čáru:

Stroj s pevným stříháním stříhá na požadovanou délku, aby se zajistila přesnost střihu, aby se zajistilo podávání na přednastavenou délku. Proto má tento typ stroje ve srovnání s jinými typy strojů na řezání oceli na délku pomalejší výrobní rychlost.

Průvodce výběrem čáry inteligentního řezu oceli na délku

Při výběruocel řezaná na délku stroj, doporučujeme zaměřit se na následující parametry:

- Kompatibilita rychlosti pro ocelovou linku nařezanou na délku: Cyklus stroje nařezanou ocel na délku musí odpovídat rychlosti odvíjení proti proudu, aby byla zajištěna efektivita výroby.

-Kompatibilita nástroje pro ocelovou linii řezanou na délku: Materiál čepele by měl splňovat normy HRC58-62, přičemž preferovanou volbou je Cr12MoV nebo DC53.

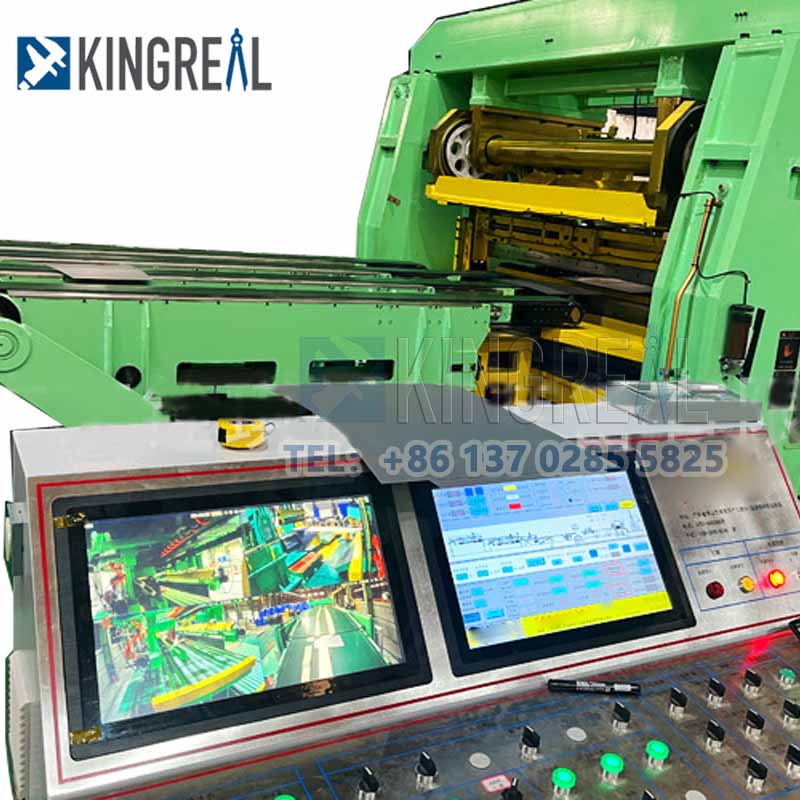

-Řídící systém pro stroj na řezání oceli na délku: Pro zajištění bezproblémové integrace se systémem MES se doporučuje PLC systém podporující MODBUS-TCP.

-Bezpečnost pro ocelovou linku nařezanou na délku: Dvousloupová světelná závora by měla splňovat krytí IP67 a doba odezvy nouzového zastavení by měla být kratší než 0,1 sekundy, aby byl zajištěn bezpečný provoz.

-Možnosti přizpůsobení pro stroj na řezání oceli na délku: Vysoce kvalitní dodavatelé by měli být schopni poskytnout přizpůsobené průměry rolí (v rozmezí Ø80-160 mm), aby vyhovovaly různým potřebám zákazníků.

Klíčové technické body pro údržbu stroje na řezání oceli na délku

Následující aspekty by měly být zdůrazněny během řízení celého životního cyklu zařízeníHlavním cílem a:

-Týdenní kontrola stroje na řezání oceli: Pravidelně kontrolujte tlak hydraulického systému (udržovaný na 14-16 MPa) a hladinu oleje v převodovce (průzor by měl být u značky 2/3).

-Čtvrtletní údržba ocelových řad řezaných na délku: Vyměňte mazivo v ložiskách pracovních válců; Doporučuje se mazivo na bázi lithia NLGI#2.

-Nejdůležitější informace z každoroční kontroly stroje na řezání oceli na délku: Koaxiálnost vyrovnávacího válce musí být opravena na méně než 0,02 mm a enkodér servomotoru musí být zkalibrován.

-Týdenní kontrola stroje na řezání oceli: Pravidelně kontrolujte tlak hydraulického systému (udržovaný na 14-16 MPa) a hladinu oleje v převodovce (průzor by měl být u značky 2/3).
