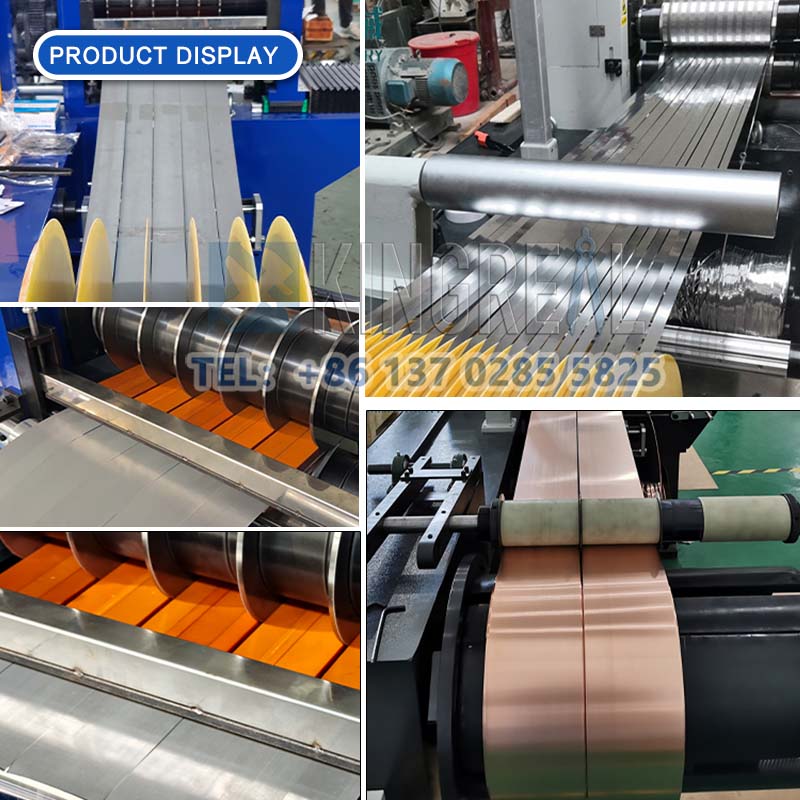

Kingreal Steel Sliter nabízí aJednoduchý stroj na rozřezání cívkyPro zákazníky s nižším rozpočtem. Tato jednoduchá linka pro rozřezání cívky se primárně používá k rozřezání širokých cívek do úzkých proužků přizpůsobených potřebám zákazníka a poté je převine do výrobní linky.

Tento jednoduchý stroj na rozřezání cívky je navržen tak, aby vyhovoval potřebám zákazníků s požadavky na nižší přesnost a šířku cívky. Kingreal Steel Slitter také nabízí zjednodušenou verzi jednoduché linky pro rozřezání cívky. Tento jednoduchý stroj na rozřezání cívky minimalizuje požadavky na vybavení a přitom stále vyhovuje potřebám jednoduché linky pro rozřezání cívky.

Jak jednoduchý stroj na štěrbinu cívky, tak standardní kovový stroj mohou zpracovat různé kovové materiály, včetně uhlíkové oceli válcované za studena a horkého válce, křemíku, plechovky, nerezové oceli a potažených materiálů atd., Což poskytuje přesné štěrbiny a automatický provoz.

Pracovní postup jednoduchého stroje

Načítání cívky → Decoiling → Štěpnutí → Shearing → smyčka → vedení → řezání → převádění šrotu → smyčky → napětí → zpětné vzpěry → Vyložení cívek

Parametry jednoduché linky pro rozřezání cívky

Model	Tloušťka materiálu (mm)	Šířka materiálu (mm)	Počet proužků	Rychlost	Hmotnost cívky	Poznámka
Model 1	0,1-1	80-350	8-30	50-100	3	Technické parametry a konfigurace zařízení lze určit podle potřeb zákazníka
Model 2	0,2-2	80-350	6-30	50-150	3
Model 3	0,2-2	80-450	6-30	50-150	5
Model 4	0,2-2	80-650	6-30	50-150	7
Model 5	0,2-2	80-800	6-30	50-150	7
Model 6	0,1-1	500-1300	12-30	50-200	7/15
Model 7	0,3-2	500-1600	12-30	50-200	7/15
Model 8	0,3-3	500-1600	8-30	50-180	15
Model 9	0,3-3	900-1800	8-30	50-180	20
Model 10	1-4	900-1600	6-30	50-120	20
Model 11	1-6	900-1600	6-30	30-80	30
Model 12	2-12	900-1600	5-30	20-50	30

Hlavní komponenty jednoduché linky pro rozřezání cívky

A. Hydraulická nakládací vozík pro jednoduchý stroj

1. Hlavní komponenty: Struktura svařované oceli, pohyblivá kola, čtyři vodicí sloupy, hnací hřídel atd.

2. Maximální zatížení: 10 tun, 1,1 kW cykloidní motor větra, rychlost cestování 6 m/min.

3. Hydraulický pohon: Může zvednout cívky pod 10 tun nahoru a dolů, s maximálním zdvihem 500 mm. Hydraulický válec: FA-125 mm (jedna sada).

b. Hydraulický dekoiler pro jednoduchou linii roztržení cívky

1) Hlavní komponenty: Struktura svařované oceli, čtyři klenuté čepele, posuvná základna ve tvaru klínu, mandrel, boční desky, ložiska, ložisková sedadla, pneumatická kotoučová brzda atd.

2) Rozsah expanze a zatažení: φ460 mm až φ520 mm × 850 mm.

3) Maximální zatížení: 10 tun.

4) Hydraulický pohon: Expanze a zatažení se provádí hydraulickými válci push-pull; Hydraulické válce: FA-200 mm (1 sada)

5) Motor napájení: 4,0 kW cykloidní motor potrubí + střídač, krmivo řízený řetězem

6) Stiskněte válec: 1,1 kW cykloidní motor větru

C. Hydraulická podpůrná rameno pro jednoduchý stroj na štěrbinu

Účel: Podporuje hlavní rameno dekoileru a zvyšuje rotační setrvačnost navijáku.

Struktura s jedním ramenem, hydraulické výtahy válců a snižuje.

Během uvolnění se podpůrná rameno stoupá na podporu ramene decoiler; Během nakládky sestupu podpůrné ramene sestupuje.

d. Peeler, stiskněte válec, hydraulický střih pro jednoduchou linii rozřezávání cívky

Hlavní struktura: svařovaná ocelová deska

Stiskněte válec: φ250 × 1050 mm, plynulá trubice, polyuretanový gumový povlak, 18,5 kW konvenční motor s variabilní frekvenční pohon

Hydraulický střih: Svařovaná ocelová deska, lité ocelová čepel

Cutter: Čtyřstranný čepel, materiál: CR12mov, tvrdost: 60 ± 1

Hydraulický pohon: Hydraulický válec: FA-10100 mm, 2 sady

E. Upozornění na jáma a můstku pro jednoduchý stroj na rozřezání cívky

Hlavní struktura: svařovaná ocelová deska

Hydraulický pohon: CA-φ80 mm, 1 sada hydraulických válců ovládá zvyšování a snižování mostu

F. Manuální boční průvodce pro jednoduché linii rozřezávání cívky

1. Hlavní komponenty: Ocelová deska, sestava lisového válce, polyuretanové gumové kolo, šroubové kolo, elektrické nastavení atd.

2. Boční průvodce válečky: Materiál: CR12mov, vysokoteplotní zhášená a temperovaná, HRC 580-620, 2 válce na každé straně

G. Řezací stroj pro jednoduchou linii rozřezání cívky

1. Hlavní komponenty: Struktura ocelové desky, odlitková základna, synchronní převodovka, zvedací mechanismus, spojka spojky, univerzální kloub atd.

2. řezací hřídel: 40cr, φ140 x 1050 mm, T-Slot 28 mm, středně frekvenční zhášení a temperování, země, tvrdý chrom ošetřený, hloubka slotu 16 mm.

3. vnější průměr řezačky: φ280mm (kupující poskytnut)

4. Metoda fixace: uzamčení řezačky s ořechy

5. Jedna nastavení nastavení pro opravu dřevěných proužků

6. Boční panely se pohybují elektrickým, výtahem hřídele a dolním elektrickým synchronním

7. Slibák: 45kW AC Motor + střídač

h. Samostatný navíječ šrotu pro jednoduchý stroj na rozřezání cívky

Hlavní komponenty: Struktura svařovaných ocelových desek, vodicí válečky

Oboustranný navíječ šrotu, teleskopický mechanismus, automatický výboj, střídavý motor + pohon střídače

i. Upozornění na jáma a most pro jednoduchou linii rozřezávání cívky

Hlavní rám: Struktura svařované ocelové desky

Hydraulický pohon: Hydraulický válec ovládá výtah můstku a dolní: Ca-φ80mm (1 sada)

j. Napínací stanice desky pro jednoduchý stroj na rozřezání cívky

Hlavní struktura: Ocelová deska, oddělující válec, PU guma

Napínací podložka: vlna potažená

Válec: φ500 mm, gumový potah

Hydraulický pohon: ovládá zvyšování a snižování desky; Hydraulický válec: FA-10100 mm (2 sady)

k. Hydraulický cíl, hydraulický vyhazovač pro jednoduchou linii pro rozřezání cívky

Hlavní komponenty: Svařovaná ocelová konstrukce, čtyři ocelové destičky, posuvná základna ve tvaru klínu, mandel, boční desky, ložiska, ložiskové bloky, hydraulický válec push-pull, redukční převodovka, hydraulický ejektor, pneumatická brzda atd.

Rozsah průměru rozbalení: φ480 mm do φ508mm × 850 mm

Hydraulický válec push-pull: FA-150mm

Maximální zatížení: 10 tun

75kW AC Motor + střídač

Ø80mm lisovací rameno, hydraulicky zvednutelná

l. Hydraulická podpůrná rameno pro jednoduchý stroj na štěrbinu

Účel: Podporuje hlavní rameno s cílem a zvyšuje rotační setrvačnost mincí.

Struktura s jednou rukou, hydraulicky zvednutelná

Během visíce se podpůrná rameno zvedá nahoru, aby podpořila rameno s cílem; Během vykládky se podpůrná rameno zvedá dolů.

m. Hydraulický vykládací vozík pro jednoduchou linii roztržení cívky

1) Hlavní komponenty: Struktura svařované oceli, cestovní kola, čtyři vodicí sloupy, hnací hřídel atd.

2) Maximální zatížení: 10 tun, 1,1 kW cykloidní motor potrubí, rychlost cestování: 6 m/min.

3) Hydraulický pohon: schopný zvedat cívky až do 10 tun, s maximálním zdvihem 500 mm. Hydraulický válec: FA-125 mm, jedna sada.

N.Hydraulic System pro jednoduchý stroj na rozřezání cívky

Hlavní komponenty: 300 kg svařované olejové olejové nádrže na ocelovou desku, různé hydraulické ventily a desky s olejovými obvody.

Hydraulická pohonná síla: Motor E-třídy E-třídy 11 kW, posun 30 ml, normální tlak: 70 kg/cm², maximální tlak: 140 kg/cm².

Ó. Elektrické ovládací systém pro jednoduché linii rozřezání cívky

1) Jedna hlavní kontrolní konzola a dvě pomocné kontrolní skříně usnadňují nakládání a vykládku cívky.

2) Napájení: Třífázové 380V ± 10%, 50 Hz ± 1 Hz

3) Hlavní komponenty a aplikace: Celá linka se skládá z hlavní kontrolní konzoly, pomocné kontrolní konzoly pro decoiler, pomocná kontrolní konzole pro rekoiler a elektrické řídicí skříňky. Celá jednoduchá linka pro rozřezání cívky využívá centralizovanou kontrolu. Hlavní ovládací konzole obsahuje digitální displej, nastavení vysoké a nízké rychlosti, manuální krmení, kontinuální štěrbiny a poruchové alarmové funkce. Všechny komponenty jsou importovány nebo od známých domácích značek. Řídicí systém dotykové obrazovky usnadňuje nastavení a nastavení rychlosti a dalších parametrů. Může snadno přepínat mezi manuálními, samostatnými a automatickými režimy a může monitorovat pracovní stav každé komponenty, aby byl zajištěn bezpečný a efektivní provoz celého celéhoJednoduchá linka pro rozřezání cívky.
