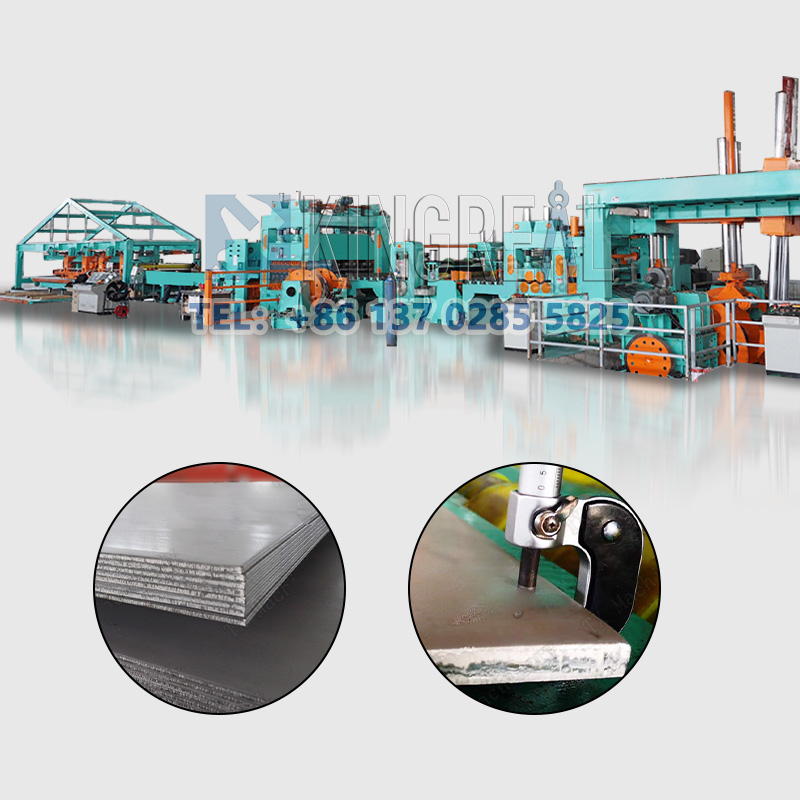

Heavy Gauge Cut To Length Line - 2024 KINGREAL je určen pro zpracování těžkých kovových svitků o tloušťce 6-25 mm a jejich řezání na plechy přesné velikosti.
Heavy Gauge Cut To Length Line - 2024 KINGREAL STEEL SLITTER může poskytnout jak linku pro řezání na délku, vysokorychlostní stroj na řezání na délku, jednoduchou linku na řezání na délku, tak tento stroj pro těžké rozřezání na délku, který dokáže přesně řezat na délku ocel válcovanou za tepla, ocel válcovanou za studena, nerezovou ocel, křemíkovou ocel a další kovové svitky pro plně automatizované výrobní zařízení pro stohování.
Díky své vysoké pevnosti, dobré houževnatosti, snadnému zpracování a tvarování a dobré svařitelnosti je tlustá plechová cívka široce používána v různých průmyslových oblastech, aby vyhovovala potřebám různých průmyslových odvětví. Zvyšuje se poptávka po lince pro těžké rozřezání na délku, zpracování tlustých plechových svitků pro vyšší požadavky na zařízení, od vyrovnávání odvíjecího zařízení až po smyk a stohování. Požadavky na rozsah únosnosti jsou mnohem vyšší než na jiné tloušťky plechu.
KINGREAL STEEL SLITTER Heavy Gauge Cut To Length Line je speciálně navržena pro zpracování svitků s rozsahem tloušťky až 6-20 MM pomocí odvíječky, rovnačky, měření, řezání na délku a stohování.
|
Jméno |
Detail |
|
Surovina |
Q235 HR |
|
Tloušťka plechu |
5,0 až 20,0 mm |
|
Šířka listu |
900-2000 mm |
|
Vstupní síťová šířka stroje |
2000 mm |
|
Vnější průměr cívky |
Φ1000~Φ2200mm |
|
Vnitřní průměr cívky |
Φ550~Φ760mm |
|
Maximální hmotnost cívky |
30T |
|
Délka stohování |
1000-12000 mm |
|
Přesnost řízení |
≤±1,5mm/3M |
|
Diagonální přesnost |
≤±1,5mm/3M |
|
Přesnost nivelace |
≤±2,0 mm/M |
|
Provozní rychlost |
0~25 m/min |
|
Celkový výkon |
~500 kW |
|
Výška středu stroje |
1000 mm |

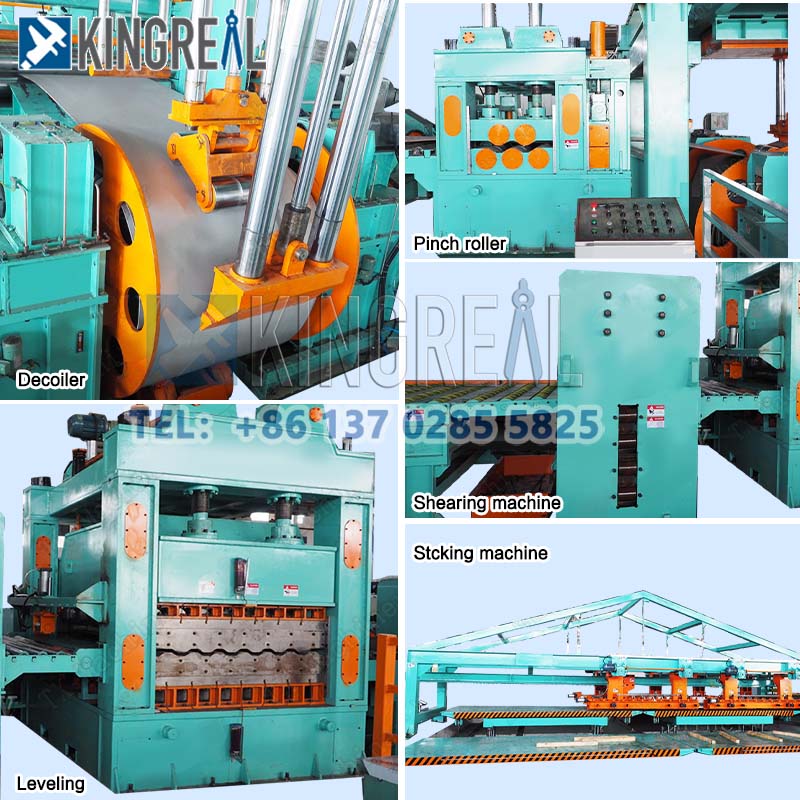

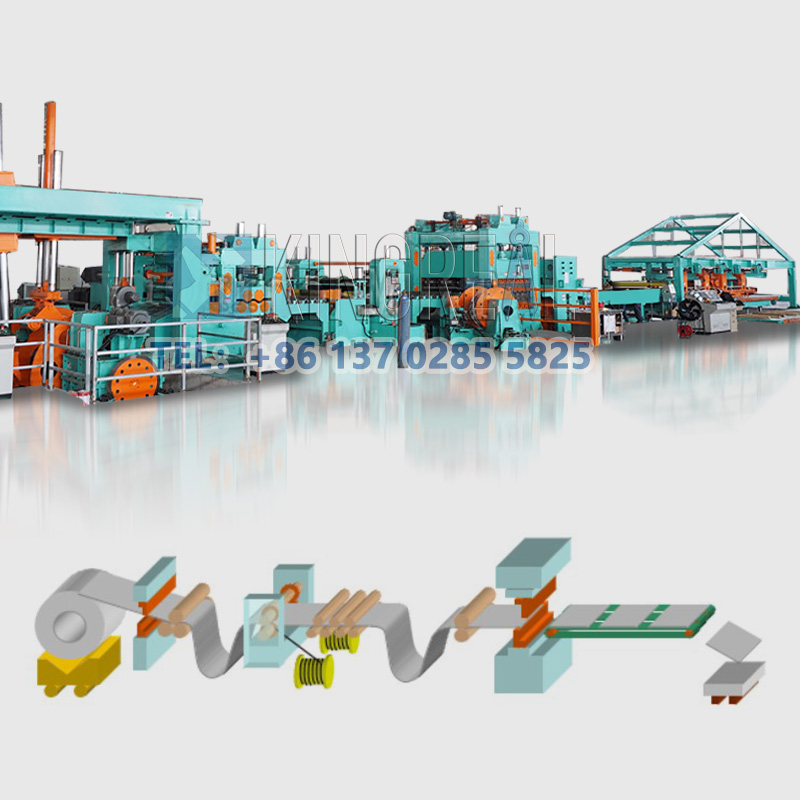

Hydraulický odvíječ-- Rámový hydraulický pilotní stroj--Sedmiválcový nivelační stroj--Dvouhlavý vyžínač -- Scarp Collector -- Jedenáctiválcový nivelační stroj -- Pneumatické zařízení pro úpravu rozměrů -- Podavač zadní stěny -- Hydraulický řezací stroj -- Stohovací stroj
a. Kapacita: 30T
b. Specifikace brzd: 4-DBH205
c.materiálový zdvih zdvihu rámu 650mm (zvedání přímo na cívku, může dojít k odstranění materiálu ocelová vložka)
d. Přijetí dvojitého ložiskového dvojitého kuželového přítlačného mechanismu pro upnutí ocelové cívky, pohyb druhého konce základny stroje je poháněn hydraulickými válci a má funkci současného centrování pohonu, vřeteno na druhém konci odvíječe je navrženo s pneumatickým kotoučovým brzdovým zařízením.
Přijímá strukturu dvouválcového upínání a podávání a pětiválcového vyrovnávání. Motor pohání horní a spodní válec přes reduktor a rozvodnou skříň přes univerzální spojovací hřídel, nastavování a přitlačování horního válečku pro podávání zajišťuje hydraulický válec a nastavování a přitlačování horního válečku pro nivelaci elektrickou energií. Vzhledem k synchronnímu chodu předškolního stroje a nivelačního hostitele je řízení motoru řízeno americkým DC řídicím systémem řady PARKER590C. Univerzální spojovací hřídel přijímá průmyslový univerzální hřídel mlýna.
Průměr vyrovnávacího válce: Φ220 mm
Rozteč nivelačních válců: 260 mm
Počet válečků: 2+5 válečků
Materiál válce: GCr15 kovaná ocel s temperovaným a středně frekvenčně kaleným (HRC60)
Výkon hlavního motoru: 132 kW DC
Výkon motoru pro nastavení: 2-7,5KW
Hlavní redukce: JZQ850
Redukce nastavení: 2-BWY4 Redukce výkyvu
a.Funkce: Zabránění vytečení plechu při běhu a zarovnání plechu do srovnávacího hlavního stroje. Skládá se ze základny stroje, omezovacího válečku, nosného suportu sedadla, vodícího válečku a nastavovacího zařízení. Na obou stranách směru šířky plechu jsou umístěny svislé vodicí kladky a na příslušném suportu je upevněn rám vodících kladek, které pohybují saněmi na vodicím sloupku motorem ve směru šířky plechu pomocí matice drátu, aby se přizpůsobily různým šířkám plechu. Nastavování je motorické.
b. Rozsah nastavení: 900~2000mm
Materiál vodící kladky: Gcr15 (HRC60)
Seřizovací motor: 2~3KW
Redukční redukce: 2-WPDKS135Šneková redukce
Funkce: Stříhací stroj plní především úkoly řezání hlavy, řezání ocasu, bočního ořezávání, podélného stříhání a stříhání na délku.
Přizpůsobivost materiálu: Je vhodný pro ocelové plechy různé tloušťky a materiálů, jako je běžná uhlíková ocel, vysoce kvalitní nízkolegovaná ocel, legovaná ocel, potrubní ocel a nerezová ocel.
Stupeň automatizace: celý proces funguje automaticky, snižuje manuální obsluhu a zlepšuje efektivitu výroby.
Přesné měření: s vysokou přesností měření pro zajištění přesné velikosti řezu.
Seřízení mezery mezi střižnými čepelemi: Mezeru bočních nožů lze nastavit tak, aby byla zajištěna kvalita řezání.
a.Model: Hydraulická brzda
b. Údery za minutu: 8~12krát
c. Materiál čepele: Cr12Mov
d. Výkon motoru: 55 kW
Krmná stanice:
a.Skládá se z rámu, otočného válečkového stolu, dopravníkového válečkového dopravníku a pohonné jednotky. Jeho funkcí je vložení ploché desky do vrhacího stroje.
b.Motor: 7,5KW
c. Redukce: BWY4 Swing redukce
Hlavní podavač:
a.Skládá se ze základny stroje, plakety, jezdce, vrhacího válce a pohonné jednotky. Zvedání a spouštění horního válce vhazovacího materiálu pro pneumatickou realizaci. Převodovka je mechanická. Jeho funkcí je podávání talíře do dvora.
b.Motor: 7,5KW
c. Redukce: BWY4 Swing redukce
Stohovací stůl: Skládá se z ocelových desek a ocelových profilů svařených dohromady. Jeho funkcí je stohování kalibrované ploché desky. Délka 12 metrů.
Pneumatický nakladač: Skládá se z jedné sady nivelačních zařízení podélných mezí a tří sad nivelačních zařízení příčných mezí. Omezovací i nastavovací mechanismus lze nastavit podle různých šířek desky a seřízení je ruční. Provedení usměrňování materiálu je pneumatický pohon.
 |
 |
 |
1. Úplný rozsah přizpůsobených služeb, v závislosti na potřebách výroby plechů zákazníka, aby bylo možné vytvořit čárový výkres nařezané na délku, lze nakonfigurovat podle výběru.
2. Zajistěte různé konfigurace pro těžkou linii řezané na délku, jako je nakládací vozík, ořezávací zařízení, automatické stohování, automatické vykládání atd.; realizovat plně automatickou výrobu.
3. Poskytněte různé příslušenství, které zajistí stabilitu a dlouhou životnost těžní měrky nařezané na délku;
4. místní inženýři záruka poprodejního servisu, může vést instalaci těžkého rozchodu řezané na délku linky na místě.
5. 24/7 on-line poprodejní servis, technická odpověď.
1/ Jaká je maximální tloušťka ocelového plechu, kterou může váš stroj na řezání na délku řezat?
KINGREAL STEEL SLITTER nařezané na délkové linky mohou řezat kovové materiály o tloušťce od 0,2 mm do 25 mm. Konkrétní doporučený model bude záviset na vašich požadavcích.
2/Jak dlouho vydrží ostří stroje?
Životnost řezaných nožů stroje závisí na řezaném materiálu a četnosti používání. KINGREAL STEEL SLITTER také nabízí čepele z legované oceli pro prodloužení životnosti.
3/Jaké materiály jsou vhodné pro nařezané čáry?
Stroje KNGREAL nařezané na délku jsou vhodné především pro ocel, nerezovou ocel, uhlíkovou ocel, hliník, měď a další kovové materiály.
4/Co když se stroj na řezání porouchá?
Stroje KINGREAL STEEL SLITTER nařezané na délku mají velmi spolehlivou kvalitu. Pokud jsou některé díly poškozeny, KINGREAL STEEL SLITTER vám poskytne náhradní díly.
5/Jaké typy strojů na řezání na délku nabízíte?
KINGREAL STEEL SLITTER poskytne stroje na řezání na délku, které odpovídají skutečným požadavkům projektu zákazníka, včetně materiálu zpracování, tloušťky materiálu, šířky, délky a způsobu řezání. A KINGREAL STEEL SLITTER může také vybavit stroje na řezání na délku speciálními komponenty.
