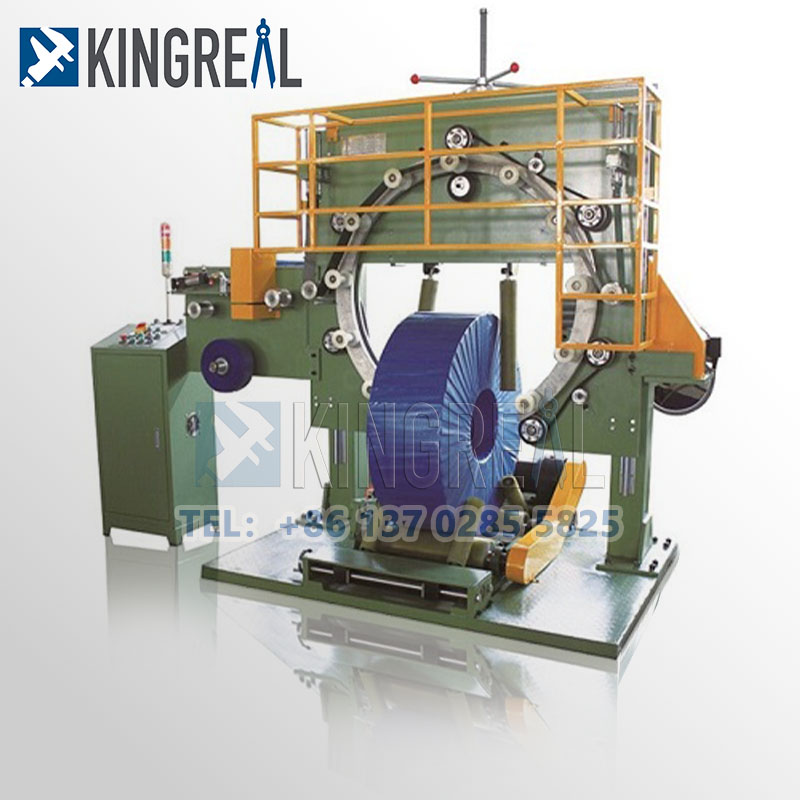

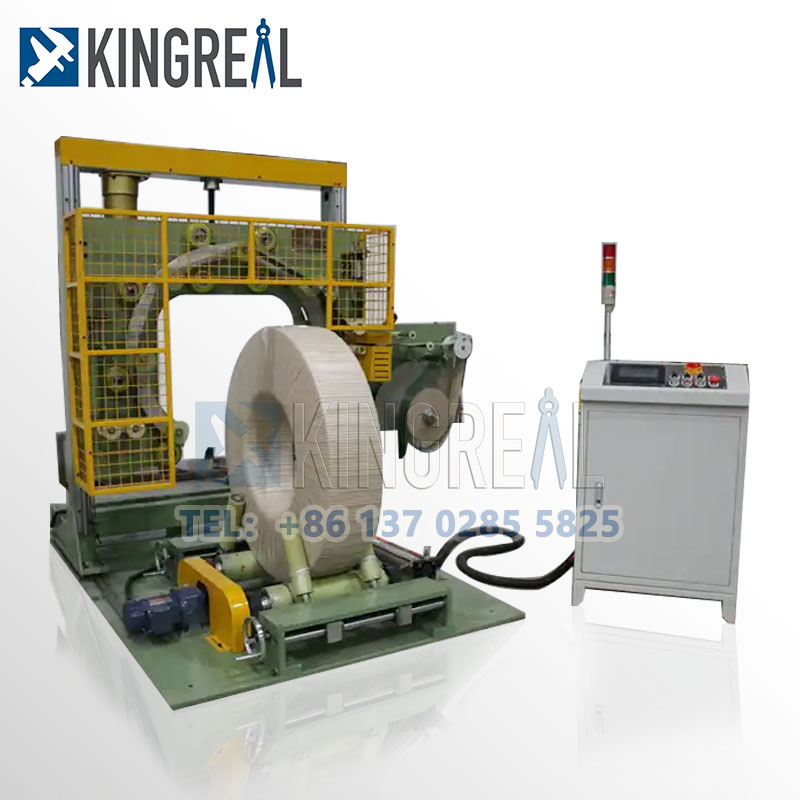

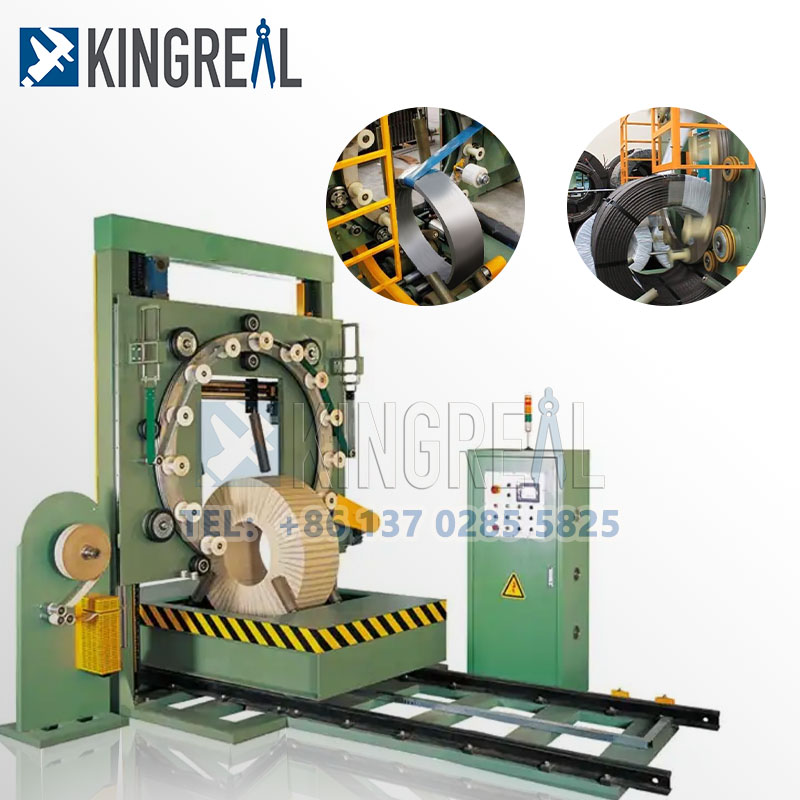

Stroj na balení ocelových cívek (Coil Package Machine) je nový typ navíjecího a balícího zařízení určeného a vyráběného hlavně pro hutnický průmysl, který se široce používá pro navíjení a balení měděného pásu, ocelového pásu, ocelové cívky, hliníkového pásu a dalších prstencových předmětů.
KINGREAL STEEL SLITTER může dodat stroj na balení cívek, což je nový typ navíjecího a balícího zařízení, které je navrženo a vyrobeno hlavně pro hutnický průmysl, který se široce používá pro navíjení a balení měděného pásu, ocelového pásu, ocelové cívky, hliníkového pásu a dalších prstencových předmětů. Po navinutí balení je nejen vzhled cívky krásný a velkorysý, ale má také dobrou odolnost proti vlhkosti, prachu, korozi, proti stárnutí, proti náhodnému poškození a další funkce.
|
1. Robot na krmení; 2. Zařízení pro předběžné podávání; 3. obvodové etiketovací zařízení. |
| Šířka kovového pásku |
50-300 mm |
| Vnější průměr kovového pásku |
500-1000 mm |
| Vnitřní průměr kovového pásu |
300-500 mm |
| Šířka pásku z kompozitního papíru |
70-90 mm |
| Maximální vnější průměr |
600 mm |
| Rychlost válečkové linky |
6m/min (nastavitelná frekvence) |
| Rychlost prstencového těla |
60~80 ot./min (nastavitelné frekvenčním převodem) |
| Výška válečku |
770 mm |
| Zatížení válečkem |
2500 kg |
| Překrývající se rozsah |
30%~70% (libovolně se překrývající) |
| Celkový výkon |
4 kW |
| Zdroj energie |
380V, třífázový čtyřvodič |
| Váha cca |
1000 kg |
1. Horizontální struktura, produkt prostřednictvím zvedání, dopravy nebo ručního způsobu balení bitu lze použít podle potřeb vnitřní nebo vnější struktury opotřebení - pomocí programovatelného ovladače PLC a dotykové obrazovky člověk-stroj
2. Automatický alarm, automatické zobrazení obsahu poruchy.
3. Automatické polohování kluzného kroužku

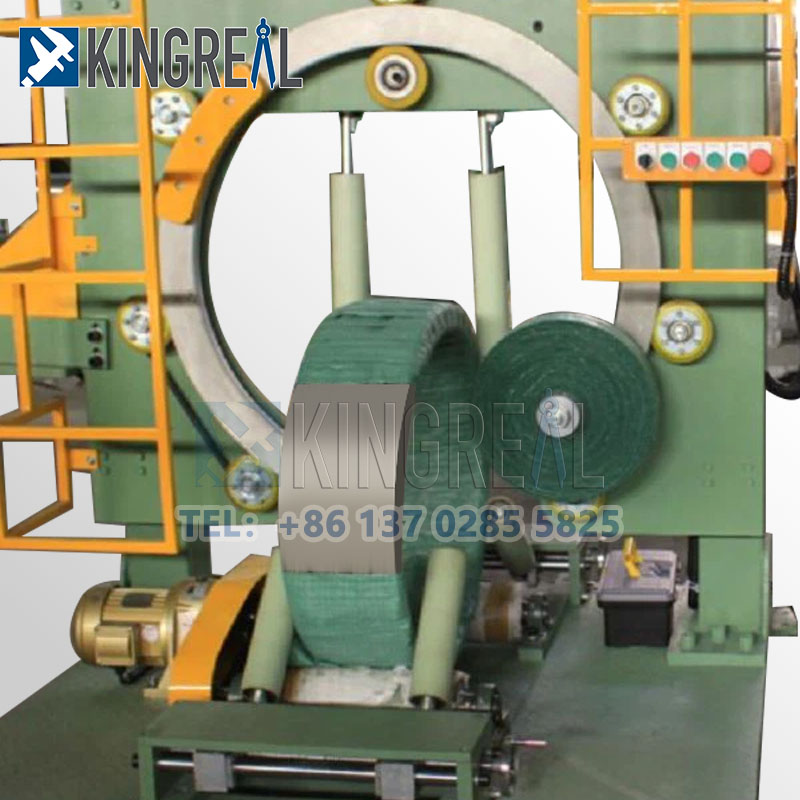

4. Přijměte pohon kuželových válečků, vnější ochranné válečky k ochraně lehčích výrobků pomocí horních přítlačných válečků.
5. Upravte hustotu a těsnost balicího pásu podle potřeby.
6. Kluzný kroužek lze posouvat tam a zpět, aby se přizpůsobil různému vnitřnímu průměru a vnějšímu průměru výrobku - použití vysoce odolných polyuretanových třecích kol, sběrací kroužek pro celou strukturu odlitku.
7. Mechanismus synchronizovaného navíjení je volitelný, který může dokončit synchronizované navíjení dvou různých obalových materiálů současně.
8. Válečky a ochranné válečky jsou potaženy polyuretanem.
1. Typy balicích strojů
Vyberte si vhodný typ ovinovacího stroje podle tvaru a velikosti návinu.
Horizontální balicí stroj: U horizontálních svitků se cívka otáčí v horizontální rovině.
Vertikální ovinovací stroj: Vhodné pro vertikálně umístěné svitky, svitky se při balení otáčejí ve vertikální rovině.
2. Přizpůsobení velikosti a hmotnosti cívek
Ujistěte se, že ovinovací stroj je schopen zpracovat všechny velikosti svitků ve výrobě, včetně maximálních a minimálních průměrů, šířek a hmotností. Zařízení by mělo mít dostatečnou nosnost a nastavitelnost.
3. Stupeň automatizace
Vysoce automatizovaný balicí stroj snižuje manuální zásahy, zvyšuje efektivitu a snižuje lidskou chybu. Mezi funkce automatizace patří automatické podávání, automatické balení, automatické označování, automatické balení atd.
4. Řídicí systém
Moderní balicí stroje jsou obvykle vybaveny řídicím systémem PLC, který poskytuje intuitivní uživatelské rozhraní a funkce nastavování parametrů. Spolehlivost a snadné použití řídicího systému jsou důležitými kritérii při výběru.
5. Bezpečnost
Balicí stroj by měl splňovat bezpečnostní normy a být vybaven nezbytnými bezpečnostními zařízeními, jako je tlačítko nouzového zastavení, bezpečnostní zábradlí atd., aby byla chráněna bezpečnost obsluhy.

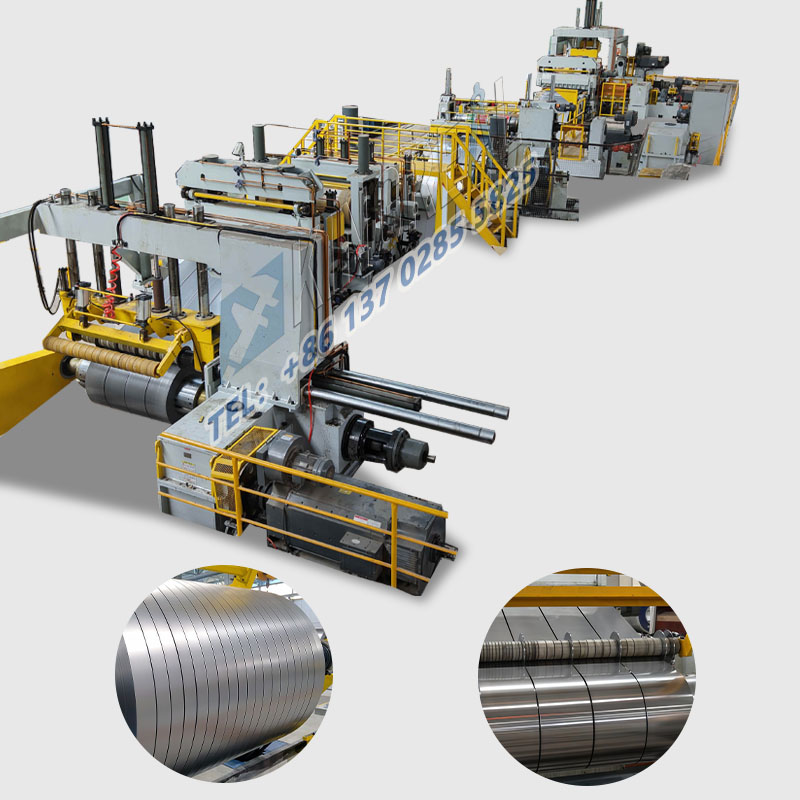

Stroj na řezání kovůje jedno z běžných zařízení na zpracování svitků, které se používá k rozřezávání kovových svitků různých tlouštěk materiálu na specifikované šířky a počty pásů dle potřeb zákazníka a nakonec navinutí. Konečná řezací cívka obvykle potřebuje vstoupit do dalšího kroku zpracování a použití, které jsou pro balení a balení řezné cívky relativně vysoké, většina továren se rozhodne koupit automatický balicí stroj.
